LilyPad LilyMini ProtoSnap - e-tekstil Ürünü

SparkFun LilyPad LilyMini ProtoSnap

(SparkFun LilyPad Dikilebilir-Giyilebilir Elektronik Ürünleri)

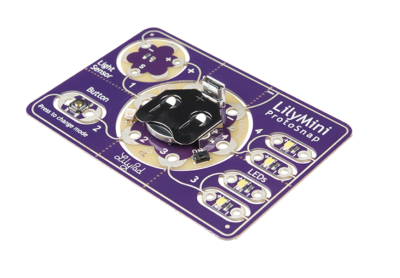

SparkFun'dan giyilebilir e-tekstil (elektronik tekstil) ürün prototiplemede çok kullanışlı bir ürün: LilyPad LilyMini ProtoSnap

LilyPad LilyMini ProtoSnap interaktif e-tekstil ürünleri tasarımı için şık tasarımı ve yenilikçi modülleriyle kullanıcılara iyi bir başlangıç ürünü olmaktadır. Diğer LilyPad ProtoSnap kartları gibi LilyMini ProtoSnap kartının da bütün parçaları fabrikasyon olarak (elektronik olarak) bağlanmıştır; bu da kullacının kartı bir kumaşa dikmeden önce test edebilmesini sağlar.

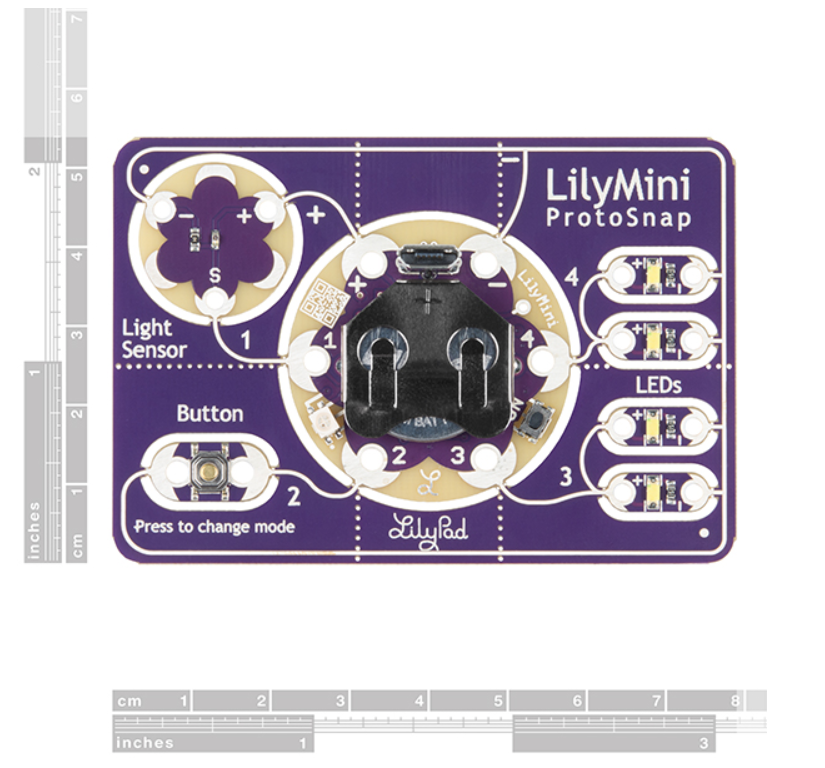

LilyMini ProtoSnap Kartının Bölümleri ve önceden programlanmış yapı (Aşağıdaki şekil)

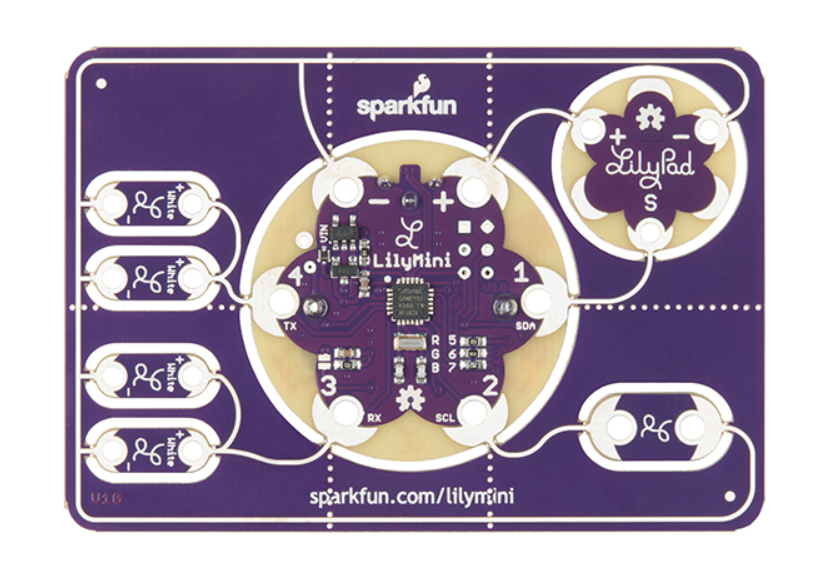

Kartın ortasında LilyMini mikrodenetleyici bulunur (Atmel SAMD11, batarya yuvasının tam arka tarafında) ve LilyPad Işık Sensörü, LilyPad Buton ve bir çift LilyPad LEDi kontrol etmek üzere önceden programlanmıştır. Önceden yüklenmiş (preprogrammed) bu kodun üç modu vardır ve sol altta konumlanmış LilyPad Butona 3 kez basarak bu  modlar arasında geçiş yapılabilir. Yerleşik bir RGB LED renk değişimi ile hangi modun aktif olduğunu gösterir: Beyaz, tüm LEDler aktif; magenta, yavaşça sönen ve yanan LEDler ortam ışığını algılayan ışık sensörünün ışığının kesilip verilmesiyle; cyan, tüm LEDler inaktifken durumdayken yanıp sönen ışık renkleridir.



LilyMini ProtoSnap Kartının Enerjilenmesi (Aşağıdaki şekil)

ProtoSnap'ın merkezindeki LilyMini kartında, 20mm CR2032 Düğme Pil tutacak yerleşik bir pil tutucu bulunur. Kart ayrıca mikro USB portu üzerinden de enerjilendirilebilir. Her ikisi de mevcutsa, USB kablosu önceliklidir. LilyMini kabloyla çalıştırıldığında, pilden güç çekmez!

Pilin panoya güç sağlamak için yeterli şarjı varsa, pil yuvasının yanındaki LED başlangıçta kısa bir süre yeşil yanıp söner veya pil enerjisi düşükse ve  kartı besleyememe durumu oluşursa kırmızı yanıp söner.

LilyMini ProtoSnap Kartının Proje içinde Dikilerek Kullanılması (Aşağıdaki şekil)

Kartı dikime hazırlamak için ilgili parçaları sınırlarına dikkat ederek kattan ayırın. Bunun için bir yan keski veya kargaburun kullanabilirsiniz. Gereksiz parçaları atın. Tüm bu işlemleren önce pili yuvasından çıkarmayı ihmal etmeyin!

Çıkardığınız parçaları bir miktar yapıştırıcıyla kumaşa tutturabilirsiniz. Bunu yaparken dikiş deliklerinin kapanmamasına dikkat edin. kompoenetleri dikilecek kumaşa yerleştirince oryantasyonlarının doğru olduna emin olu ve ardından düzgün bir dikim için bir tepeşir veya keçeli kalemle elektriksel yol şablonunu belli belirsiz çizin. Bu ayarlamalardan sonra iletken iplikçik ile parçaları birbirlerine ve kumaş üzerine tutturabilirsiniz.

                                                                                      Gece-ışıklı Flama Projesi

• 1x LilyMini (batarya dahildir)
• 1x LilyPad Işık Sensörü
• 1x LilyPad Buton
• 4x LilyPad LED
