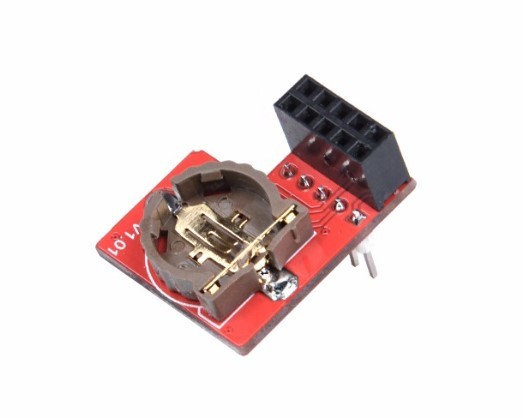

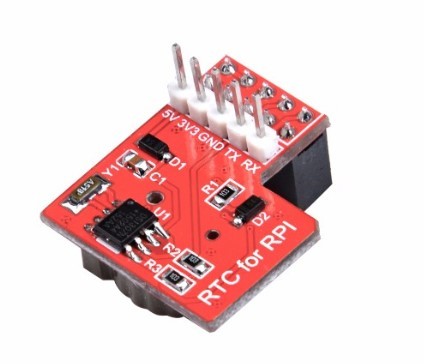

Grove - Raspberry Pi RTC Genişleme Modülü v1.1
Grove Raspberry Pi RTC Expansion Modulenedir ?
RTC modülü, I2C protokolünü destekleyen DS1307 (Maxim) saat yongası ile ve Raspberry Pi'ya özel bir Grove modülüdür. Bir Lityum pil (CR1225) kullanır. Saat / takvim saniye, dakika, saat, gün, tarih, ay ve yılı gösterir. Ay sonu tarihi, artık yıllar için düzeltmeler de dahil olmak üzere 31 günden az olan aylar için otomatik olarak ayarlanır. Saat, AM / PM göstergeli 24 saat veya 12 saat formatında çalışır. Ve 2100'e kadar geçerlidir.
Grove Raspberry Pi RTC Expansion Module özellikleri ve kullanım!
DS1307 çipi; düşük güç tüketimi, 56 bitlik non-volatile RAM, full BCD kod, çift yönlü seri bus ile adres ve veri iletimi (I2C), aylara göre gün sayılarının düzeltilmesi gibi üstün özelliklere sahiptir. Bunun yanında DS1307 artık yıl kompanzasyonu da yapmaktadır. Hassas bir sayma ve doğru zaman verisi için ve elektriksel hataların önlenmesi amacıyla güç algılama devresi, brownout algılama ve batarya anahtarlama gibi fonksiyonlar ise diğer özelliklerdir.
DS1307 modülü ile yapılmış bu RTC modülü DS1302 ile yapılan diğer modüllerle bazı farklılıklar içerir. Öncelikle DS1302 ile batarya şarjı sağlanabilir fakat DS1307 ile batarya şarj edilemez. Öte yandan DS1307 ile daha fazla RAM alanı ve programlanabilir kare dalga çıkışı elde edebilirsiniz fakat bu özellikler DS1302'de mevcut değildir. Yine farklı bir özellik DS1302'de SPI arayüzü olmakla birlikte DS1307'de I2C arayüzü mevcuttur. Hassaslık olarak ise aralarında ciddi bir fark bulunmaz.
Güçlü bir performans elde etmek için pil yuvasına 3 Volt'luk bir CR1225 lityum batarya koymalısınız. Yalnızca birincil gücü kullanırsanız, kristal salınıma geçmeyebilir modül normal şekilde çalışmayabilir.
Özellikler
o PCB Boyutu: 2.0cm * 4.0cm (1X2)
o Hassasiyet: ±2ppm ( 0°C ile +40°C arasında)
o IO Yapısı: SCL, SDA, VCC, GND
o ROHS: EVET
o VCC: 3.3 ~ 5.5V
o Lojik Yüksek Seviye Giriş ： 2.2 ~ VCC + 0.3 V
o Lojik Düşük Seviye Giriş ： -0.3 ~ + 0.8 V
o Akü Voltajı: 2,0 ~ 3,5 V
o Programlanabilir kare dalga çıkış sinyali
o Yedek Pil Modunda 500nA'dan az akım çekişi
o Otomatik Güç Kesintisi Algılama ve Anahtar Devresi
o Programlanabilir Kare Dalga Çıkış Sinyali
Dokümantasyon ve Projeler
[Eagle] Grove-RTC in Eagle format
[PDF] Grove-RTC Schematic in PDF format
[PDF] Grove-RTC PCB in PDF format
[Library]Github repository for RTC
[Datasheet] DS1307 Datasheet
