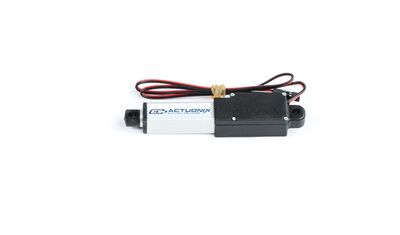

Actuonix L12-30-210-6-S Elektrikli Mikro Lineer Aktüatör, Limit switch, 6V

Ürün Kodu : 03.05.005.087
3.142,69 TL + KDV
3.771,23 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Actuonix Elektrikli Mikro Lineer Aktüatör, Limit switchli ( -S ), Rod ( Piston ) Yapılı, 30mm Strok, 210:1, 6V


    Actuonix L12-S Mikro Lineer Aktütörler ( Doğrusal Motor ), L12 serisinin genel özelliği olan aksiyel tasarımlı, PMDC (permanent magnet DC) motorlu ve daha fazla güç sağlamak için dikdörtgensel kesit alanına sahip olacak şekilde tasarlanmıştır. L12 serisinin en cazip yanı farklı ihtiyaçlar için geniş bir seçim yelpazesine sahip olmasıdır ( L12-S 24 çeşit, L12 serisi 84 çeşittir ). L12 serisi bir elektrikli piston olarak da adlandırılmaktadır.

    Actuonix L12-S doğrusal eyleyici kompakt küçük ve yüksek hızlı yapısı ile medikal cihazlar, uzay ( Uluslararası Uzay İstasyonu'nda Actuonix aktüatörler kullanılmıştır ), havacılık, endüstriyel otomasyon ve otomativ projelerinde yaygın olarak kullanılır. 50:1 redüksiyon oranına sahip aktüatörler L12-S serisinin en hızlı lineer aktüatör ( linear actuator ) grubudur.

    L12-S serisi ürünler, hareket kontrolü için bir limit anahtar içermektedir. Aktuatör, strok hareket mesafesine 1mm kalana kadar hareket edebilir; bu mesafeye ulaştığında ise limit anahtar servo hareketini durdurur. Dahili diyotlar limit switch pozisyonundan geriye doğru çekilmeyi sağlar. Limit anahtarların hareketi hangi noktada durduracağı fabrikasyon olarak ayarlanmıştır.

    Actuonix L12-30-210-6-S  servo aktuaötü kontrol etmek oldukça kolaydır. Aktuatöre voltaj uyguladığınızda uzayacak, polariteyi terslediğinizde ise aktuatör kısalacaktır. Bahsedilen voltaj tersleme işi, DPDT anahtarla veya bir H-köprü devresi kullanılarak yapılabilir. AncakActuonix L12-S serisi aktuatörler LAC kontrol kartı ile birlikte kullanılamaz.

    Actuonix L12-30-210-6-S doğrusal eyleyici, nominal 6v ile çalışır ancak 12V ile çalışan modeli de mevcuttur. L12-S Serisi güç ihtiyacınızı karşılamazsa daha güçlü olan L16-S serisine göz atabilirsiniz!

    Tüm Actuonix doğrusal aktuatörler montajlamayı kolaylaştırmak için donanım/montajlama kiti ile birlikte gönderilir.


    L12-S Lineer Aktüatör Çeşitleri


    Bu ürün L12-30-210-6-S :

    L12-30-210-6-S
    L12 30 210 6 S
    Rod (piston) tipinde 30mm strok boyuna sahip 210:1 redüksiyon oranına sahip 6V Nominal gerilim ile çalışan Kontrol: limit anahtar (limit switch) ile sağlanmakta


    Diğer Seçenekler:

    Redüksiyon oranı
    50:1 100:1 210:1




    Strok
    10mm
    30mm
    50mm
    100mm


    L12 Lineer Aktuatör Sınıfı Özellikleri ( ÖZET )




    Redüksiyon 50:1 100:1 210:1
    Tepe Güç Noktası 17N @ 14mm/s 31N @ 7mm/s 62N @ 3.2mm/s
    Tepe Verim Noktası 10N @ 19mm/s 17N @ 10mm/s 36N @ 4.5mm/s
    Maks Hız (yüksüz) 25 mm/s 13 mm/s 6.5 mm/s
    Maks Kuvvet 22N 42N 80N
    Tersine Sürme 12N 22N 45N
    Strok 10mm 30mm 50mm 100mm
    Ağırlık 28g 34g 40g 56g
    Konumsal Doğruluk ±0.2mm ±0.2mm ±0.3mm ±0.5mm
    Maks Yanal Kuvvet 50N 40N 30N 15N
    Kapalı uzunluk 62mm 82mm 102mm 152mm
    Pot (-I,-R-,-P) 1kΩ/mm ± 50% 3kΩ/mm ± 30% 6 kΩ/mm ± 30% 11 kΩ/mm ± 30%
    Voltaj Opsiyonları 12V / 6V
    Maks Giriş Voltajı 13.5V / 7.5V
    Standby Akımı 3.3mA / 7.2mA
    Stall Akımı 246mA / 460mA
    Çalışma Sıcaklığı –10°C to +50°C
    Maks duty cycle % 20
    Gürültü 55 dB at 45 cm
    IP koruma sınıfı IP-54
    Mekanik Backlash 0.2mm
    Maks Statik Kuvvet 200N


    Çizim



    Bağlantılar


    L12 Serisi Aktuatör Datasheet: Actuonix L12 Datasheet
    L12 Serisi 3D Model (IGES) 10, 30, 50 and 100mm: L12 3D Models (IGES)
    L12 Serisi 3D Model (STP): L12 3D Model (STP)
