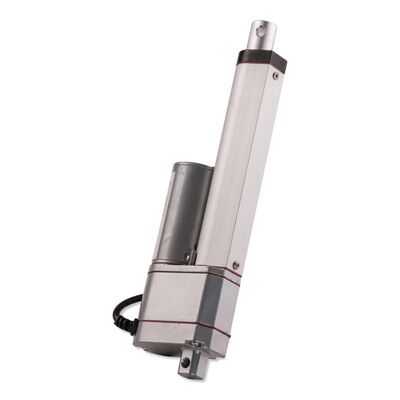

Firgelli Auto FA-PO-150-12-6, Lineer Aktüatör - FeedBack Rod, 6inç-strok
- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (0)
-
Firgelli Auto FA-PO-150-12-6, Elektrikli Lineer Aktüatör - FeedBack Rod, 12V, 150LB, 6inç-strok, 20:1
( 1 lb = 4.45N || 1 inç = 2.54cm )
FA-PO-150-12-6; 10kohm, 10tur bir yerleşik Bourns potansiyometreye sahip geri beslemeli bir doğrusal motordur. Bir Arduino board veya benzeri bir kontrol kartı ile veya Actuonix LAC kartı ile aktüatör pozisyonu belirlenip kontrol edilebilir.
FA-PO-150-12-6, hareket halinde 150lbs (150x4.45N=667.5N) itme çekme kuvveti üretebilir ve piston hareketsiz iken 1335N (300lbs) 'luk kuvvete (statik kuvvet) direnç gösterebilir. Rod (piston) tipli bu lineer motor, 2 inç/s piston hızına sahiptir. Limit switch ile strok sonu hareketi kendiliğinden kesilen ve bakım gerektirmeyen bu ürün Optik Geribeslemeli modellere karşı iyi bir alternatif olabilir!
FA-PO-150-12-6 doğrusal aktüatör (eyleyici) yerleşik bir denetleyiciye sahip değildir ancak analog pozisyon sinyali Arduino kartlara bağlanarak kontrol edilebilir.
Yapısallık ve kullanımla ilgili diğer ipuçları :
i)
FA-PO-150-12-(X) ürünleri için:
Strok boyu: 2, 3, 4, 6, 8, 12, [ Kırmızı işaretli ürünler STOK ürünleridir, diğerleri ise istek üzere sipariş edilir ]
Güç seçenekleri: 35lbs
Çalışma gerilimi: 12V nominal
Limit Switch: var
ii)
FA-PO-150-12-6 Firgelli aktüatör, yerleşik potansiyometre ile analog pozisyon sinyali üreten bir modeldir. Yerleşik potansiyometre elektriksel gürültüye karşı hassas olduğundan sinyal filtreleme ihtiyacı doğabilir. Daha hassas kontroller için FirgelliAuto'nun diğer geri beslemeli ürünleri:
Optical FeedBack (yerleşik optik enkoderli),
Bullet Series 36 cal. (yerleşik hall-effect sens.)
ve Bullet Series 50 cal. ( yerleşik hall-effect sens. ) değerlendirilebilir.
Pozisyon geri beslemeli ürünlerde en hassas pozisyon geri besleme sağlayanlar Optical FeedBack grubudur!
iii)
FA-PO-150-12-6 malzeme özellikleri:
Ürün gövdesi: Yüksek korozyon direnci için alüminyum iç-dış tüp ve çinko alaşımlı gövde, IP54 koruma sınıfı, gövdeye paralel motor yerleşimi
Vidalı mil: -
Kablo ucu: 5 bağlantı ucu (2 motor enerji ucu 3 potansiyometre ucu)
Potansiyometere: Bourns marka 10k, 10tur, +/- %0.25 lineerlik
iV)
Yerleşik 10k Bourns Pot'a sahip aktüatörler için performans grafikleri:
Bu ürünü ne zaman tercih etmeliyim...
- Aktüatör piston konum kontrolü gerektiren bir uygulama içinde iseniz
- Birden fazla motoru senkron kontrol etmek istediğinizde
FeedBack Rod Aktüatör Çeşitleri ve Fiziksel Ölçüler
İncelediğiniz bu ürün:
FA-PO-150-12-6 FA PO 150 12 6 Firgelli Automations
Markalı ÜrünBourns 10 tur, 10k pot üzerinden geribesleme 150 lbs= 667.5N max kuvvet 12V gerilim
ile çalışır6 inç= 15.24cm
strok boyuDiğer çeşitlere ait ağırlık ve uzunluklar:
Strok
(inç)Piston tümüyle
yuvasındayken BOY (inç)Piston tümüyle
uzamışken BOY(inç)Ağırlık
(lbs)2 7.9 9.9 2.7 3 - - 2.8 4 9.9 13.9 2.9 6 11.9 17.9 3.1 8 13.9 21.9 3.4 12 17.9 29.9 3.85 NOT : 1 inç=2.54cm || 1 lb= 0.4536kg Firgelli Automations aktüatörleri denince...
FirgelliAuto ( Firgelli Automations ) markalı elektrikli lineer aktüatörler, diğer marka ürünlerimize göre genel olarak daha güçlü, daha hızlı, strok mesafesi olarak daha çeşitli, IP sınıfı olarak daha korunaklı ve bakım gerektirmeyen doğrusal aktüatörlerdir (doğrusal motor). FirgelliAuto, tüm parçaları ile kalite imzalı ve profesyonel aktüatörleri piyasaya sürmektedir.
Rod, Track (kızaklı) veya Column (kolon) tipli bu aktüatörlerin çoğunluğu limit switch ile strok sonu kontrolüne sahiptir. Ayrıca gövde/vidalı mil/redüktör gibi yapılarda kullanılan farklı malzemelerle farklı ömür uzunluklarına ve fiyat sunumlarına sahiptir. Firgelli markalı bu lineer motorlar, kendilerine uygun çok sayıda aksesuar ürün ve montajlama aparatlarıyla ve güçlü görünümleriyle; TV liftleri, masa liftleri, akıllı mobilyalar, tekne ve yat tasarımı, otomatik pencere-kapı açma mekanizmaları, gizli mobilya gözleri ve otomasyon projelerinde çok sık kullanılır!
Teknik Çizim
Feedback Rod Potansiyometre Üzerinden Geribeslemeli Aktüatörler FA-PO-X-12-X / ÖZET
Model FA-PO-35-12-(X) FA-PO-150-12-(X) FA-PO-240-12-(X) Dinamik kuvvet 35 lbs 150 lbs 200 lb Statik kuvvet 70 lbs 300 lbs 400 lbs Hız ( inch / s) 2.0" 0.50" 0.30" Redüktör oranı 5:1 20:1 30:1 Strok (inç) 2,3,4,6,8,12 3,6,12 2,3,4,6,8,12 Duty cycle %20 (%100 yükte), %50 (%25 yükte),
Maks 5dk sürekli kullanımIP sınıfı IP54 Dişli mil ACME Feedback 10kohm (+/- %0.25 lineerlik, 1-1.5W gücünde) Voltaj 12Vdc Maksimum akım 5A Kenetleme ucu 6.3mm çaplı Ç. Sıcaklığı 0°C - 40°C Limit Switch Yerleşik (fabrikasyon olarak strok sonuna ayarlı) Sertifikasyon CE, ROHS Uyumlu aksesuar MB1-P braket, Uzaktan Kumanda, MB6-P braket İhtiyacınıza uygun Pozisyon Geribeslemeli Aktüatör Hangisi? Feedback Rod vs Optical Feedback
Bağlantılar
Feedback Rod Aktüatör Kullanımı için Örnek Uygulama
FirgelliAuto Online Kablolama için Yardımcı Uygulama
-
