Firgelli Auto FA-PO-150-12-8, Lineer Aktüatör - FeedBack Rod, 8inç-strok

Name: Firgelli Auto FA-PO-150-12-8, Lineer Aktüatör - FeedBack Rod, 8inç-strok
Brand: Firgelli Auto
SKU: 03.06.029.023
Price: 6826.59 TRY
Availability: InStock

Ürün Kodu : 03.06.029.023

%28

indirimli

7.921,12 TL + KDV

5.688,82 TL + KDV

6.826,59 TL (KDV Dahil)

Fiyatı Düşünce Bildir

Yorum Ekle

Sepete Ekle

Ürün Özellikleri
Ödeme Seçenekleri
Yorumlar (0)

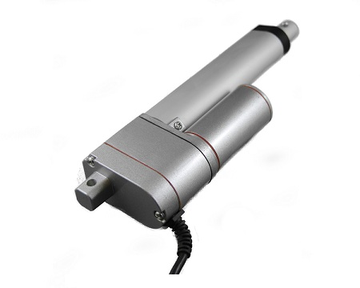

Firgelli Auto FA-PO-150-12-8, Elektrikli Lineer Aktüatör - FeedBack Rod, 12V, 150LB, 8inç-strok, 20:1

( 1 lb = 4.45N || 1 inç = 2.54cm )

FA-PO-150-12-8; 10kohm, 10tur bir yerleşik Bourns potansiyometreye sahip geri beslemeli bir doğrusal motordur. Bir Arduino board veya benzeri bir kontrol kartı ile veya Actuonix LAC kartı ile aktüatör pozisyonu belirlenip kontrol edilebilir.

FA-PO-150-12-8, hareket halinde 150lbs (150x4.45N=667.5N) itme çekme kuvveti üretebilir ve piston hareketsiz iken 1335N (300lbs) 'luk kuvvete (statik kuvvet) direnç gösterebilir. Rod (piston) tipli bu lineer motor, 2 inç/s piston hızına sahiptir. Limit switch ile strok sonu hareketi kendiliğinden kesilen ve bakım gerektirmeyen bu ürün Optik Geribeslemeli modellere karşı iyi bir alternatif olabilir!

FA-PO-150-12-8 doğrusal aktüatör (eyleyici) yerleşik bir denetleyiciye sahip değildir ancak analog pozisyon sinyali Arduino kartlara bağlanarak kontrol edilebilir.

Yapısallık ve kullanımla ilgili diğer ipuçları :

FA-PO-150-12-(X) ürünleri için:

Strok boyu: 2, 3, 4, 6, 8, 12, [ Kırmızı işaretli ürünler STOK ürünleridir, diğerleri ise istek üzere sipariş edilir ]

Güç seçenekleri: 35lbs

Çalışma gerilimi: 12V nominal

Limit Switch: var

ii)

FA-PO-150-12-8 Firgelli aktüatör, yerleşik potansiyometre ile analog pozisyon sinyali üreten bir modeldir. Yerleşik potansiyometre elektriksel gürültüye karşı hassas olduğundan sinyal filtreleme ihtiyacı doğabilir. Daha hassas kontroller için FirgelliAuto'nun diğer geri beslemeli ürünleri:

Optical FeedBack (yerleşik optik enkoderli),

Bullet Series 36 cal. (yerleşik hall-effect sens.)

ve Bullet Series 50 cal. ( yerleşik hall-effect sens. ) değerlendirilebilir.

Pozisyon geri beslemeli ürünlerde en hassas pozisyon geri besleme sağlayanlar Optical FeedBack grubudur!

iii)

FA-PO-150-12-8 malzeme özellikleri:

Ürün gövdesi: Yüksek korozyon direnci için alüminyum iç-dış tüp ve çinko alaşımlı gövde, IP54 koruma sınıfı, gövdeye paralel motor yerleşimi

Vidalı mil: -

Kablo ucu: 5 bağlantı ucu (2 motor enerji ucu 3 potansiyometre ucu)

Potansiyometere: Bourns marka 10k, 10tur, +/- %0.25 lineerlik


iV)

Yerleşik 10k Bourns Pot'a sahip aktüatörler için performans grafikleri:


- Aktüatör piston konum kontrolü gerektiren bir uygulama içinde iseniz

- Birden fazla motoru senkron kontrol etmek istediğinizde

FeedBack Rod Aktüatör Çeşitleri ve Fiziksel Ölçüler

İncelediğiniz bu ürün:

FA-PO-150-12-8
FA	PO	150	12	8
Firgelli Automations Markalı Ürün	Bourns 10 tur, 10k pot üzerinden geribesleme	150 lbs= 667.5N max kuvvet	12V gerilim ile çalışır	8 inç= 20.32cm strok boyu

Diğer çeşitlere ait ağırlık ve uzunluklar:

Strok (inç)	Piston tümüyle yuvasındayken BOY (inç)	Piston tümüyle uzamışken BOY(inç)	Ağırlık (lbs)
2	7.9	9.9	2.7
3	-	-	2.8
4	9.9	13.9	2.9
6	11.9	17.9	3.1
8	13.9	21.9	3.4
12	17.9	29.9	3.85
	NOT : 1 inç=2.54cm \|\| 1 lb= 0.4536kg

Firgelli Automations aktüatörleri denince...

FirgelliAuto ( Firgelli Automations ) markalı elektrikli lineer aktüatörler, diğer marka ürünlerimize göre genel olarak daha güçlü, daha hızlı, strok mesafesi olarak daha çeşitli, IP sınıfı olarak daha korunaklı ve bakım gerektirmeyen doğrusal aktüatörlerdir (doğrusal motor). FirgelliAuto, tüm parçaları ile kalite imzalı ve profesyonel aktüatörleri piyasaya sürmektedir.

Rod, Track (kızaklı) veya Column (kolon) tipli bu aktüatörlerin çoğunluğu limit switch ile strok sonu kontrolüne sahiptir. Ayrıca gövde/vidalı mil/redüktör gibi yapılarda kullanılan farklı malzemelerle farklı ömür uzunluklarına ve fiyat sunumlarına sahiptir. Firgelli markalı bu lineer motorlar, kendilerine uygun çok sayıda aksesuar ürün ve montajlama aparatlarıyla ve güçlü görünümleriyle; TV liftleri, masa liftleri, akıllı mobilyalar, tekne ve yat tasarımı, otomatik pencere-kapı açma mekanizmaları, gizli mobilya gözleri ve otomasyon projelerinde çok sık kullanılır!

Teknik Çizim


FeedBack Rod Potansiyometre Üzerinden Geribeslemeli Aktüatörler FA-PO-X-12-X / ÖZET

Model	FA-PO-35-12-(X)	FA-PO-150-12-(X)	FA-PO-240-12-(X)
Dinamik kuvvet	35 lbs	150 lbs	200 lb
Statik kuvvet	70 lbs	300 lbs	400 lbs
Hız ( inch / s)	2.0"	0.50"	0.30"
Redüktör oranı	5:1	20:1	30:1
Strok (inç)	2,3,4,6,8,12	3,6,12	2,3,4,6,8,12
Duty cycle	%20 (%100 yükte), %50 (%25 yükte), Maks 5dk sürekli kullanım
IP sınıfı	IP54
Dişli mil	ACME
Feedback	10kohm (+/- %0.25 lineerlik, 1-1.5W gücünde)
Voltaj	12Vdc
Maksimum akım	5A
Kenetleme ucu	6.3mm çaplı
Ç. Sıcaklığı	0°C - 40°C
Limit Switch	Yerleşik (fabrikasyon olarak strok sonuna ayarlı)
Sertifikasyon	CE, ROHS
Uyumlu aksesuar	MB1-P braket, Uzaktan Kumanda, MB6-P braket
