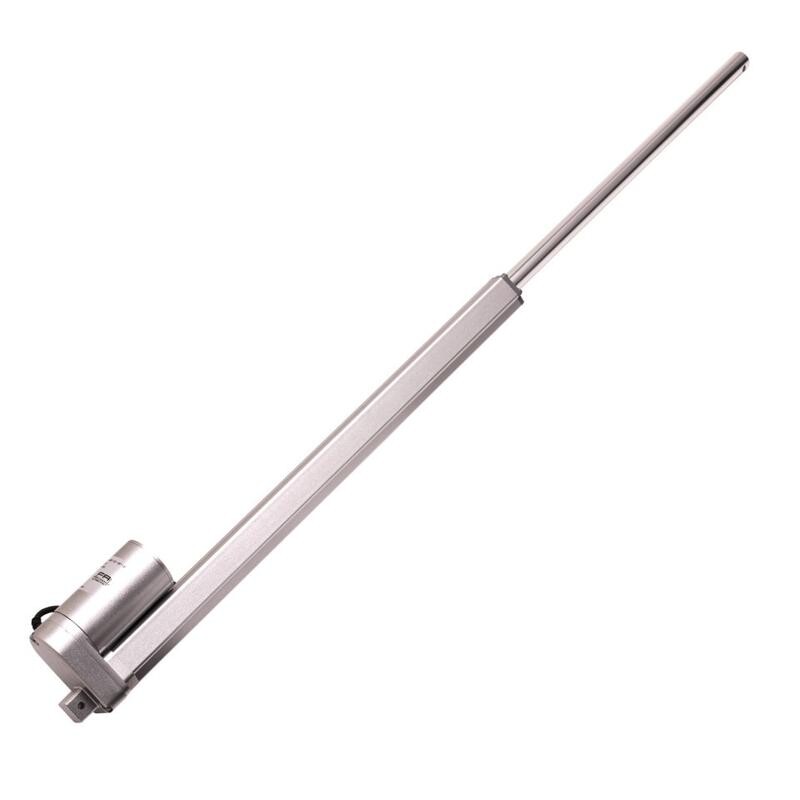

Firgelli Auto FA-400-12-9-P, Lineer Aktüatör- Premium High Force - 400LB

Ürün Kodu : 03.06.029.036
%28
indirimli
7.958,42 TL + KDV
5.715,61 TL + KDV
6.858,73 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Firgelli Auto FA-400-12-9-P, Lineer Aktüatör- Premium High Force - 12V, 400LB, 19:1, 9 inç-strok


    ( 1 lb = 4.45N    ||   1 inç = 2.54cm )


    FA-400-12-X-P serisi aktüatörler Firgelli'nin "premium high force" doğrusal aktüatörleridir (lineer motor). Bu ürünlerin premium olarak adlandırılması uzun ömürlü ve yüksek dayanıma sahip malzemeden üretilmeleri ve tamamıyla su ve toz geçirmeyen (IP66) yapıda olmalarından kaynaklamaktadır. "High Force" niteliği kazandırmak için ise diğer premium motorlardan daha büyük bir DC motor takılmıştır.  FA-400-12-9-P, 9 inç strok boyuna sahip bir premium lineer aktüatördür ve 1780N (400lbsx4.45N) dinamik itme-çekme kuvveti üretirken hareketsiz halde 3560N kuvvete direnç gösterebilir (statik kuvvet). Bu doğrusal motorun yüksüz hareket hızı 0.3 inç/s'dir.
    Kullanım ve yapısal özellikler ile ilgili ipuçları:

    i)

    Premium High Force Lineer Aktüatör tek kuvvet seçeneği (400lbs) ile üretilmektedir. Ancak hem strok hem hız hem de kuvvet opsiyonları fabrikasyon olarak uyarlanabilir

    FA-400-12-(X)-P Premium Lineer Aktüatörler için:

    Strok boyu: 2, 4, 6, 9, 12, 18, 24 ve 30 [ Kırmızı işaretli ürünler robotsepeti STOK ürünleridir, diğerleri ise istek üzere sipariş edilir ]

    İtme Çekme Kuvveti: 400lbs - 1780N

    Çalışma gerilimi: 12V nominal

    ii)

    Diğer FirgelliAuto Premium Aktüatör Sınıfları:

    Premium Linear Aktüatörler - örn ürün: FA-35-12-9-P

    Optical FeedBack Premium Lineer Aktüatörler - örn ürün: FA-OS-35-12-9

    Farkı Görün: Premium High Force vs Heavy Duty Rod Aktüatörler:

    iii)

    FA-400-12-9-P malzeme özellikleri:

    Ürün gövdesi: Havacılık standartlarında alüminyum malzemeden (korozyon direnci yüksek) iç ve dış tüp, IP66 koruma sınıfı

    Bağlantı: İki uçlu kablo

    Tüm parçalar: ürünün ömürü boyunca bakım gerektirmeyen yapıda - bakımsız

    Aktüatör: CE ve ROHS sertifikasyona sahiptir.

    Limit switch: mevcuttur ve her iki yönde strok sonuna gelince piston hareketini durdurur.

    Motor: premium sersisnden daha büyük ve güçlü DC motor

    iV)

    Premium Lineer aktüatörler için performans grafikleri:


    Bu ürünü ne zaman tercih etmeliyim...


    - Çok yüksek kuvvet ve (1780N) ve uzun ömür beklentiniz olan projelerde

    - IP66 ingress protection --> toz ve suya karşı %100 dayanıklıdır.

    Premium High Force Lineer Aktüatör Çeşitleri ve Fiziksel Ölçüler


    İncelediğiniz bu ürün:

    FA-400-12-9-P
    FA 400  12 9 P
    Firgelli Automations
    Markalı Ürün
    400 lbs=1780N maksimum kuvvet üreten
    12V gerilim
    ile çalışır
    9 inç= 22.86cm
    strok boyu
    Premium High Force sınıftan bir lineer aktüatör

    Diğer çeşitlere ait ağırlık ve uzunluklar:

    Strok
    (inç)
    Piston tümüyle
    yuvasındayken BOY (inç)
    Piston tümüyle
    uzamışken BOY(inç)
    Ağırlık
    (lbs)
    2 6.34 8.34 2.64
    4 8.58 12.58 2.88
    6 10.55 16.55 3.10
    9 13.50 22.50 3.46
    12 16.45 28.45 3.74
    18 22.36 40.36 4.36
    24 28.27 52.27 5.00
    30 34.17 64.17 5.62
    NOT : 1 inç=2.54cm || 1 lb= 0.4536kg

    Firgelli Automations aktüatörleri denince...


    FirgelliAuto ( Firgelli Automations ) markalı elektrikli lineer aktüatörler, diğer marka ürünlerimize göre genel olarak daha güçlü, daha hızlı, strok mesafesi olarak daha çeşitli, IP sınıfı olarak daha korunaklı ve bakım gerektirmeyen doğrusal aktüatörlerdir (doğrusal motor). FirgelliAuto, tüm parçaları ile kalite imzalı ve profesyonel aktüatörleri piyasaya sürmektedir.

    Rod, Track (kızaklı) veya Column (kolon) tipli bu aktüatörlerin çoğunluğu limit switch ile strok sonu kontrolüne sahiptir. Ayrıca gövde/vidalı mil/redüktör gibi yapılarda kullanılan farklı malzemelerle farklı ömür uzunluklarına ve fiyat sunumlarına sahiptir. Firgelli markalı bu lineer motorlar, kendilerine uygun çok sayıda aksesuar ürün ve montajlama aparatlarıyla ve güçlü görünümleriyle; TV liftleri, masa liftleri, akıllı mobilyalar, tekne ve yat tasarımı, otomatik pencere-kapı açma mekanizmaları, gizli mobilya gözleri ve otomasyon projelerinde çok sık kullanılır!

    Teknik Çizim



    FirgelliAuto Premium Lineer Aktüatörler - ÖZET


    Model FA-400-12-(X)-P
    Dinamik kuvvet (lbs) 400
    Statik kuvvet (lbs) 800
    Hız ( inch / s) 0.3
    Redüktör Oranı 19:1
    Strok Opsiyonları 2,4,6,9,12,18,24,30
    Duty cycle %25
    IP sınıfı IP66
    Voltaj 12Vdc
    Maksimum akım 5A
    Kenetleme ucu 6.35mm çaplı
    Çalışma sıcaklığı -26°C / 65°C
    Limit Switch Yerleşik (fabrikasyon olarak strok sonuna ayarlı)
    Sertifikasyon CE, ROHS
    Uyumlu aksesuar MB1-P, Uzaktan Kumanda, MB6 Braket,Rocker Switch

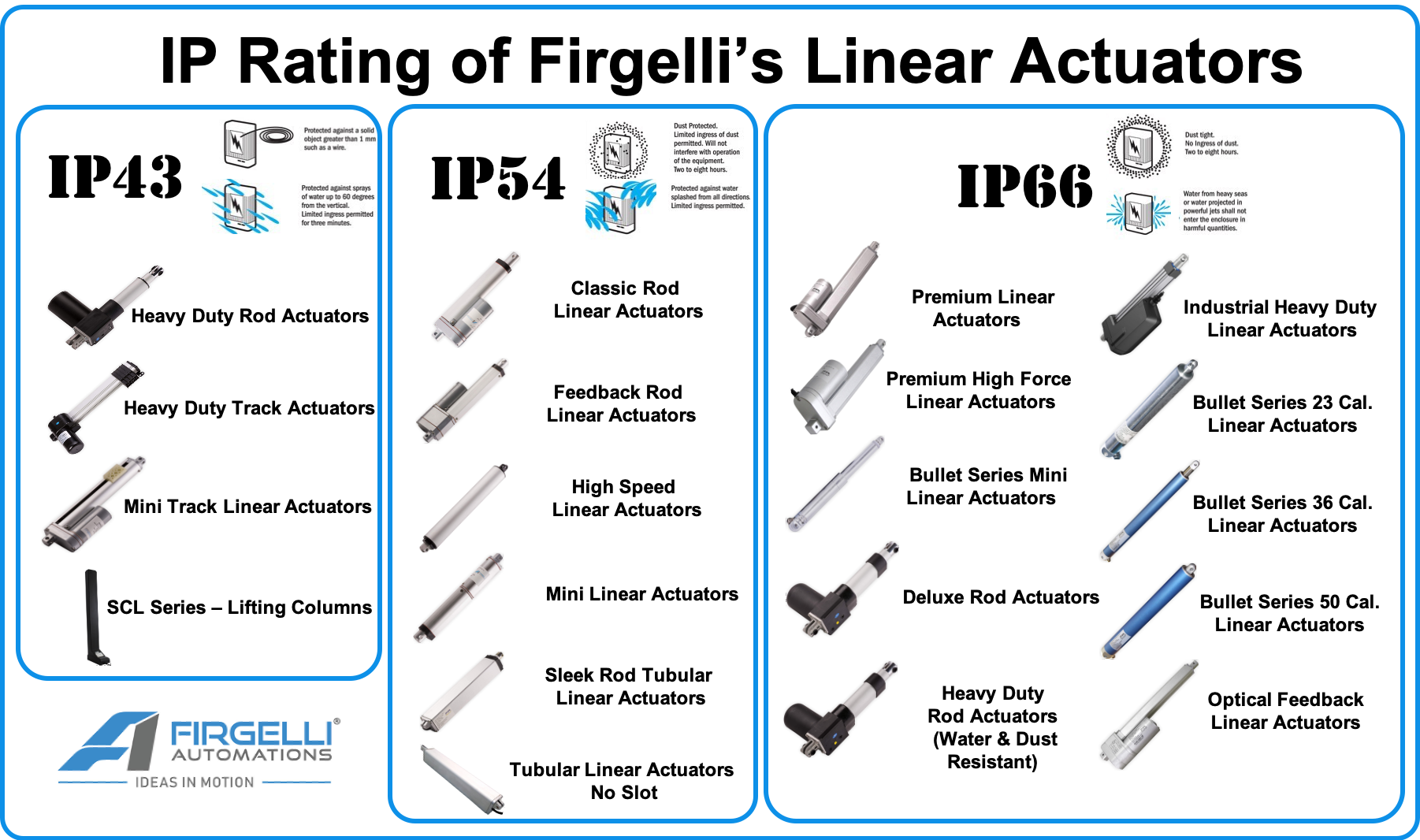

    Diğer Firgelli Doğrusal Motorlar için IP Rating



    Bağlantılar


    Datasheet

    CAD Model

    Birlikte kullanılan 'switch' ler(robotsepeti'nden temin edilebilir)
