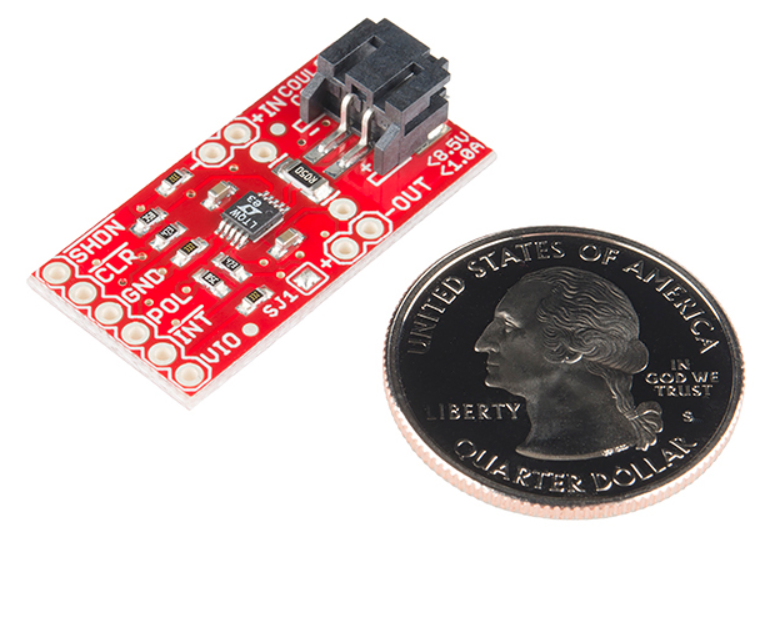

SparkFun Coulomb Sayacı Breakout Kartı - LTC4150

LTC4150 ile oluşturulmuş Sparkfun Coulomb Counter Breakout kartı, SparkFun tarafından tasarlanmış ve tıpkı araçlardaki odometre gibi işlev gören bir karttır. Odometre alınan yolu tespit ettiği gibi Coulomb Counter Breakout kartı da amper-saat (coulomb: saniye başına düşen amper olarak verilir) cinsinden kümülatif harcanan enerji değerini verir. Anlık akım miktarını ölçen ammetrelerden farklı olarak bir uygulamada bataryanızın kalan ömrünü öğrenmek yani elektronik sisteminizin çalışmaya başladığından beri harcadığı enerjiyi bulmak için bu kartı sisteminizin önüne takabilirsiniz. Özellikle sisteminizin enerji ihtiyaçları anlık olarak değişiyorsa Coulomb Counter önemli bir işlevi gerçekleştirmiş olacaktır.



Coulomb Counter belirlediğiniz amper-saat değerinde bir pals (darbe) üretir ve ayrıca bu palslere bir yön palside eşlik eder. Bu şekilde ne kadar enerji harcandığından başka şarj edilebilir bataryanızın ne kadar şarj edildiğini veya devreyi nasıl bir rejimle beslediğini de görebilirsiniz! örneğin tam dolu bir batarya ile başlandığında yön ve amper-saat palsine bakarak bataryanızın tam olarak ne kadar kaldığını bulabilirsiniz!



LTC4150, INT' adlı bir interrupt (kesme) pini mevcuttur ve bu pin her 0.614 coulomb değerinde (0.1707 milamper saat değerine de eşittir) bir kesme üretmektedir. Örnek olarak 1000mAh bir batarya da ile sisteminizi dinlemeye başladığınızda kesme pinini dinlemeye başlayabilirsiniz. Her bir kesmede 0.1707 değerini yön palsini de dikkate alarak 1000mAh değerine eklemeli ve çıkarmalısınız. Ayrıca ortalama akım da kesme palsleri izlenerek bulunabilir; iki kesme palsi arasındaki süre ölçülüp 614 coulomb değeri bu süreye bölünürse mA olarak ortalama akım bulunabilir. Anlık akımın ise ortalama akımdan daha yüksek veya düşük olabileceği göz önünde bulundurulmalıdır.

Örnek Bağlantılar

Coulomb Counter ve LiPo şarj ünitesiyle kullanılabilir. Bunun için şarj edilecek batarya JST veya IN girişine bağlanır ve şarj kartı da OUT üzerinden Coulomb Counter'a bağlanabilir.

Coulomb Counter'ı güç kaynağının önünde kullanırken daha kolay tak çıkar yapmanızı sağlayacak konnektörlerle (aşağıdaki resimde JST pigtail konektör) OUT pinlerini daha kullanışlı hale getirebilirsiniz.

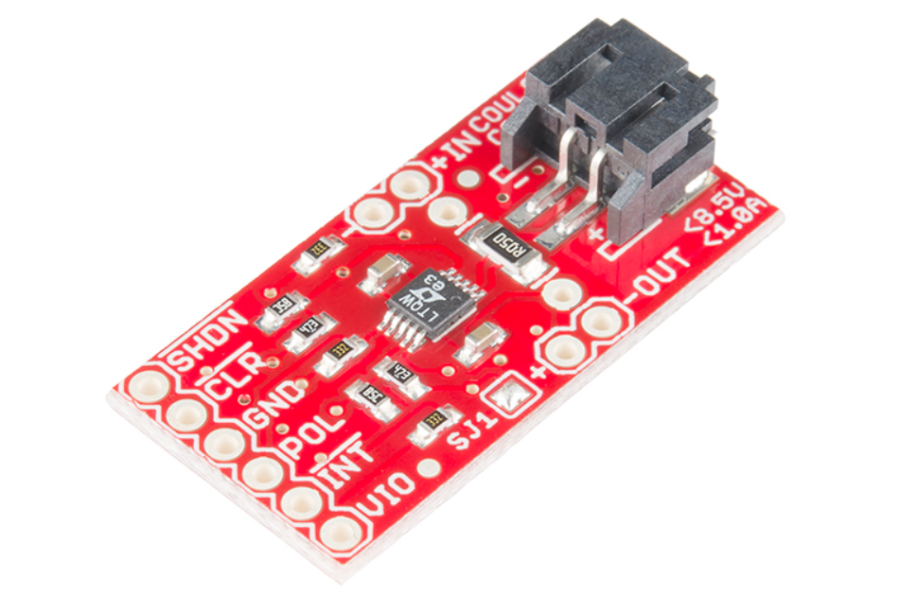

Coulomb Counter Breakout'un bir ucunda IN ve OUT etiketli headerlar bulunur. Pilinizi veya güç kaynağınızı IN headerına veya JST pil konektörüne bağlayın ve OUT headerına sisteminizi bağlayın. Coulomb Sayacının diğer ucunda altı pinli bir header bulacaksınız. Bunlar mikrodenetleyicinize bağlamanız gereken pinlerdir ve VIO (Voltaj Girişi), INT (Kesme), POL (Polarite), GND (Toprak), CLR (Temizle) ve SHDN'yi (Kapatma) içerir. Bu bağlantı pinlerine göre brekout kartınızı güç kaynağınız ve devreniz arasına takılması gerekmektedir.

Özellikler (ÖZET)

o   Çalışma Gerilimi: 2.7V - 8.5V
o   Çalışma Akımı: 1A
o   Şarj Miktarını ve Polaritesini gösterir
o   ± 50mV Sense Voltaj Aralığı
o   32.55Hz / V Şarj Sayım Frekansı
o   1.5μA Kapatma Akımı
