Pololu ACS711EX AC-DC Akım Sensör Kartı ( -15.5A +15.5A arası) PL-2452

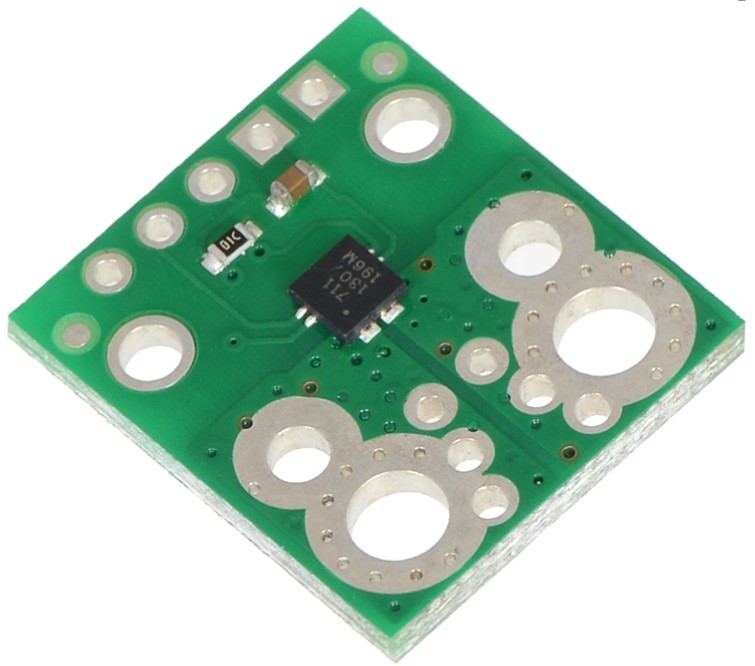

Pololu ACS711EX Akım Sensörü, yüksek akım devrelerinde akım sens etmek istediğinizde kullanabileceğiniz bir karttır (Pololu birkaç komponent ile tek bir amaca hizmet etmek için ürettiği bu kartlara taşıyıcı kart -carrier board- demektedir.) Sensör kartı akım ölçmek için yerleştirildiği yol üzerindeki -15.5A +15.5A aralığındaki akımlara karşılık OUT pininde Vcc/2 gerilim değeri etrafında %±5 hata payı ile bir analog gerilim üretir.

Taşıyıcı kart üzerindeki entegre Allegro'nun ACS711KEXLT-15AB-T entegresidir ve Hall-effect tabanlı ölçümlerini doğrusal bir şekilde dönüştürür. Yine entegre özerinde ölçümlenebilecek akım değerinin üzerine çıkılıp çıkılmadığını gösteren "hata (fault)" çıkışı dijital bir sorgulama opsiyonu sunar. Pololu'nun akım sens taşıyıcı kartı 3 V ila 5.5 V çalışma voltajına ve Vcc 3.3 V olduğunda 90 mV/A çıkış duyarlılığına, Vcc 5 V olduğunda zaman ise 136 mV/A duyarlılığına sahiptir.

Kart üzerinde "+i " şeklinde adlandırılmış bir ok mevcuttur. Bu ok pozitif akım yönünü temsil etme amacıyla oluşturulmuştur. Pololu akım sens kartı "black X" işaretine sahiptir.

Uyarı: Bu ürün 30 V'un altında kullanım içindir. Daha yüksek voltajlarla çalışmak son derece tehlikeli olabilir ve sadece uygun ekipman ve koruyucu teçhizata sahip kalifiye kişiler tarafından denenmelidir.

Ürün Özeti

o -15 A ila 15 A arasındaki çift yönlü akım algılama için tasarlanmıştır (Sensör, 100 A'ya 100ms gibi geçici bir süre için dayanabilir).
o İletken yol iç direnci tipik olarak 0,6 mΩ böylece kartta çok az güç kaybı olur.
o Kart üzerindeki hall effect sensörü akım yolu ile ölçüm devreleri arasında izolasyon sağlar (100v gerilimlere kadar) ve elektriksel izolasyon gerektiren uygulamalarda kullanılabilir.
o 100 kHz bant genişliği sunar.
o Doğru ve güvenilir ölçüm: fabrika kalibrasyonu ile oda sıcaklığında ±% 5 tipik toplam hata oranına sahiptir, OUT pini ofset voltajı son derece kararlıdır ve sensör sıfır manyetik histerisiz cevabına sahiptir.
o Aşırı akım FAULT' çıkışı, akım büyüklüğü 15.5 A'yı geçtiğinde "low"a çekilir.
o -40 ° C ile 125 ° C arası çalışma sıcaklığı.

Ürünün Kullanımı

Sensör carrier kartı 3.3V- 5V DC gerilim ile çalışır ve ölçtüğü akımla orantılı analog çıkış gerilimi üretir. Çıkıştaki sükünet voltajı Vcc/2'dir pozitif akımlarla 1 amper başına 90mV (Vcc=3.3V) olacak şekilde artarken negatif akımlarla azalır. Anlık giriş akımı "i" ve sensör çıkış voltajı VOUT arasındaki ilişki aşağıdaki denklemlerle gösterilebilir:

Taşıyıcı kart üzerinde ters mantık FAULT' pini mevcuttur ve bu pin, akım değeri ±15 A değerinin dışına çıktığında "low"a sürülür. Pini tekrar "high"a çekmenin yolu Vcc'yi kapatıp açmaktır. Giriş akımı karta çeşitli şekillerde bağlanabilir. Erkek headerları veya terminal konektörlerini bağlamak için aşağıdaki şemada gösterildiği gibi 0,1 inç, 3.5 mm ve 5 mm aralıklı delikler mevcuttur.
