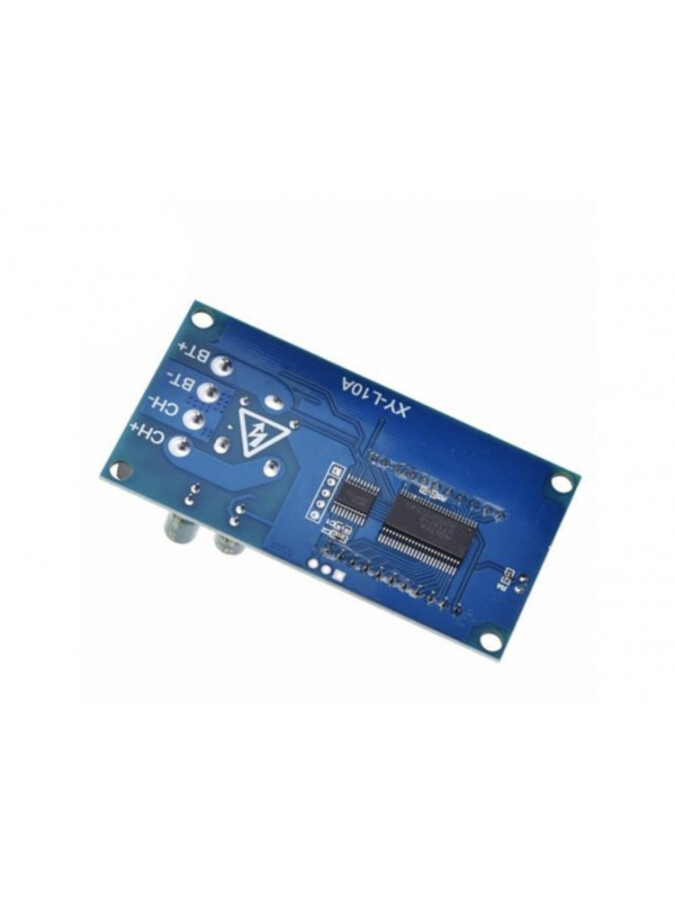

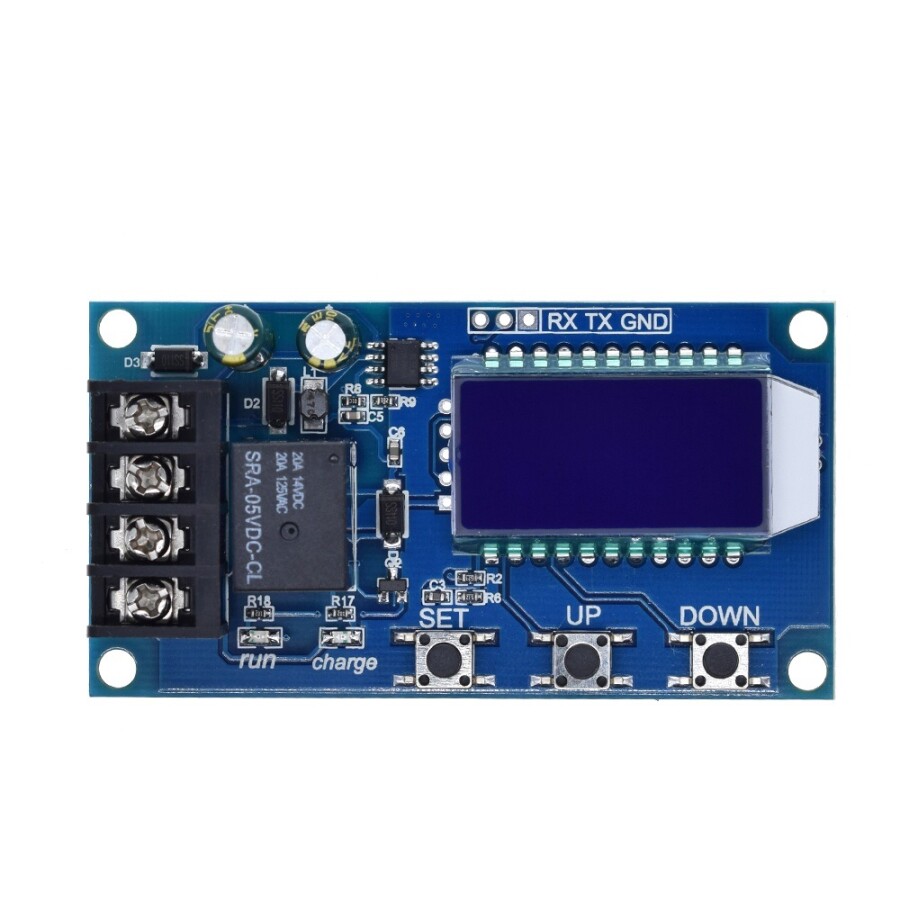

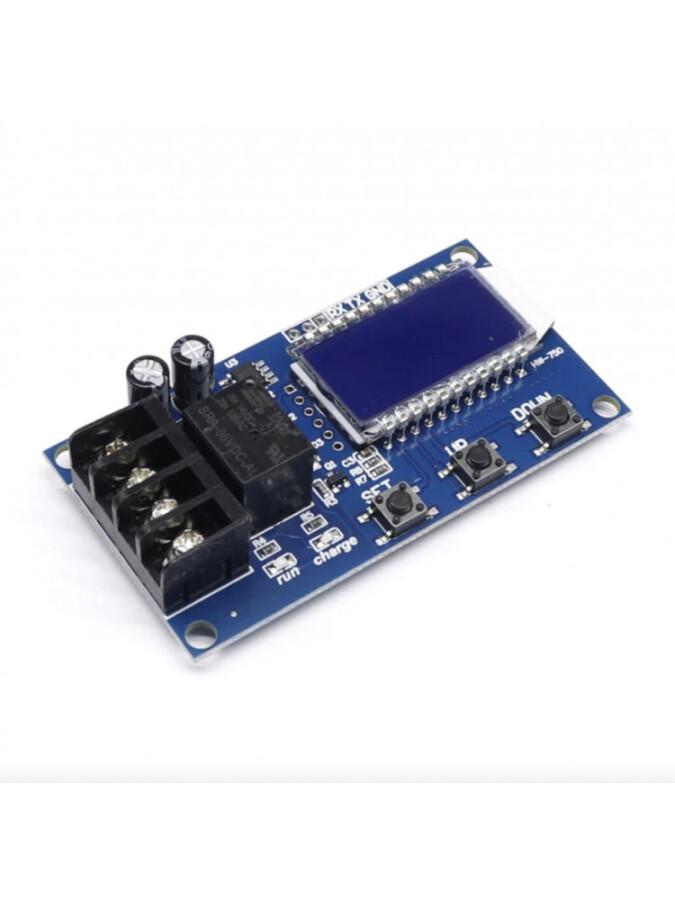

Akü ve Lityum Pil Şarj Kontrol Kartı (XY-L10A) - 10A, 6-60V

LCD Ekranlı Akü ve Lityum Pil Şarj Kontrol Kartı (XY-L10A) - 10A, 6-60V

XY-L10A, 6v ila 60v arasında değişen pil paketlerini tam şarjlı tutmak için kulanılan bir elektronik karttır. Pille çalışan elektronik projelerde kullanım için idealdir. Modül, otomatik pil koruması ve şarj için bir dizi özellik ile donatılmıştır.

Temel Özellikler:
- Uygulama Alanları: Lityum ve Kurşun-asit akü dahil 6-60V batarya/pil
- Akü voltajını, şarj yüzdesini ve şarj süresini gösteren LCD ekran
- Otomatik şarj kontrolü
- Şarj süresi kontrolü
- Seri port (UART TTL) üzerinden ilgili parametrelerin ayarlanması ve yüklenmesi

ÖZET

- Şarj Kontrolü için Voltaj Aralığı: 6V ila 60V DC
- Maksimum Şarj Akımı: ≤10A
- Şarj Doğruluğu: 0.1V
- Pil Uyumluluğu: Lityum / Çok Hücreli Paketler (2S ila 14S) / Kurşun Asit
- Yerleşik Butonlar: SET | UP | DOWN
- Yerleşik Göstergeler: Charging | Running
- Entegre Ekran: Mavi üzerine beyaz LCD Ekran

Fonksiyonlar

1>.Otomatik Şarj kontrol fonksiyonu
Üst limit voltajı volt-HI:'UP'; Alt limit voltajı volt-LI:'dn' ayarlanarak;
Mevcut akü voltajı Alt limit voltajı 'dn'den düşük olduğunda röle AÇIK konuma geçer ve şarj cihazı aküyü şarj etmeye başlar.
Mevcut akü voltajı Üst limit voltajı ''UP'' değerinden fazla olduğunda röle KAPALI konuma geçer ve otomatik şarjı tamamlar.

2>.Şarj Süresi Kontrol Fonksiyonu
Zaman kontrol fonksiyonu nasıl etkinleştirilir?
Parametre ayar menüsüne girdikten sonra 'OP' parametresini '0' dan farklı bir değere ayarlayarak zaman kontrol fonksiyonunu etkinleştirebilirsiniz.
'OP' varsayılan parametresi:'--:--h', varsayılan zaman kontrol fonksiyonunu açmaz;

Zaman Kontrol Fonksiyonunu etkinleştirdikten sonra ('OP' '0'a eşit değil):
Röle AÇILIR ve şarj cihazı aküyü şarj etmeye başlar ve Mevcut akü voltajı Alt limit voltajı 'dn'den düşük olduğunda sistem zamanlamaya başlar.
Zamanlama sırasında Güncel akü voltajı Üst limit voltajı 'UP' değerinden fazla ise röle KAPANIR ve şarj işlemi sona erer.
Güncel akü voltajı Üst limit voltajı 'UP' değerinden düşükse ancak zaman('OP') sona ermişse röle KAPALI konuma geçecek ve şarj işlemini sonlandıracaktır.
Zaman ('OP') sona ermesine rağmen Mevcut akü voltajı Alt limit voltajı 'dn'den düşükse röle AÇIK kalacak ve şarj etmeye devam edecektir Modül, şarj süresi kontrol işlevini otomatik olarak kapatacaktır ve kullanıcılara zaman parametresi ayarlarının mantıksız olduğunu hatırlatmak için ekranda 'H: ER' yanıp sönecektir. yanıp sönmeyi durdurmak için herhangi bir tuşa basın.

Not: Zaman formatı: 00:59 (00 saat, 59 dakika) Maksimum süre 99:59'dur ve yaklaşık 100 saattir.

3>.UART iletişimi ve parametre ayarları
Sistem UART veri yükleme ve parametre ayarlama fonksiyonlarını destekler (TTL seviyesi);
UART: 115200, 8, 1

Parametre Ayarlama

1>.SET tuşuna uzun basarak parametre ayar menüsüne girdikten sonra LCD'de 'SET' yazısı görüntülenecektir.
2>.SET tuşuna kısa basarak ayarlanan parametreleri değiştirin.
3>.Parametre değerini 'UP' ve 'DOWN' tuşlarına uzun veya kısa basarak ayarlayın.
4>.Diğer parametreleri ayarlamak gerekirse adım 2 ve adım 3'ü tekrarlayın.
5>.Tüm parametreleri ayarladıktan sonra 'SET' düğmesine uzun basarak otomatik olarak kaydedin ve kurulum menüsünden çıkın.

Buton Açıklaması

Uzun basma: butona 3 saniyeden fazla basılı tutun.
Normal ekran arayüzünde:
1>. “SET” butonuna kısa basıldığında mevcut ayarlanmış parametreleri görüntüleyin;
2>. “ UP ” butonuna kısa basıldığında şarj yüzdesini ve şarj süresini görüntüleyin;
3>. “AŞAĞI” butonuna kısa basıldığında Röleyi AÇIK veya KAPALI konuma getirin. Röle devre dışı bırakılırsa röle KAPANACAK ve KAPALI görüntülenecektir.
4>. “YUKARI” butonuna uzun basıldığında LCD arka ışığının (L-P) durumunu ayarlayın.
KAPALI: Arka ışık parlak kalacaktır.
AÇIK: Arka ışık 5-10 saniye sonra otomatik olarak KAPANACAKTIR.
5>.Parametre ayarları menüsüne girmek için 'SET' butonuna uzun basın.

Ek Özellikler

1>Şarj süresi kayıt fonksiyonu:
Şarj süresi kontrolü açık olmadığında ürün tam şarj süresini kaydedecektir. Yanıp sönme, zaman görüntüleme arayüzüne girerken şarj süresini gösterir. Zaman görüntüleme arayüzünden çıkıldığında veya bir sonraki şarj açıldığında veriler boşaltılacaktır (röle açılır)

2>Otomatik parametre algılama:
Parametre ayarlandığında ve çıkıldığında, ancak Alt limit voltajı 'dn' Üst limit voltajı 'UP'den fazla olduğunda sistem hatırlatıcıyı belirtmek için 'ERR' yanıp sönecektir.

3>Akü bağlantı tespiti:
Bu ürün aküye bağlıdır. Akü bağlı değilse, sistem size hatırlatmak için alt satırda 'nbE' gösterecektir;
