MPPT Solar Şarj Kontrol Kartı- 9V/12V/18V 20W'a kadar Paneller için DFR0535

Ürün Kodu : 07.02.023.043
1.682,84 TL + KDV
2.019,40 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • DFRobot MPPT Solar Şarj Kontrol Kartı- 9V/12V/18V 20W'a kadar Güneş Panelleri için DFR0535


    DFRobot Solar Power Manager serisi, IoT projeleri ve yenilenebilir enerji projeleri için tasarlanmıştır ve üreticiler ve uygulama mühendisleri için güvenli ve yüksek verimli gömülü güneş enerjisi yönetim modülleri olarak işlev görmektedir.

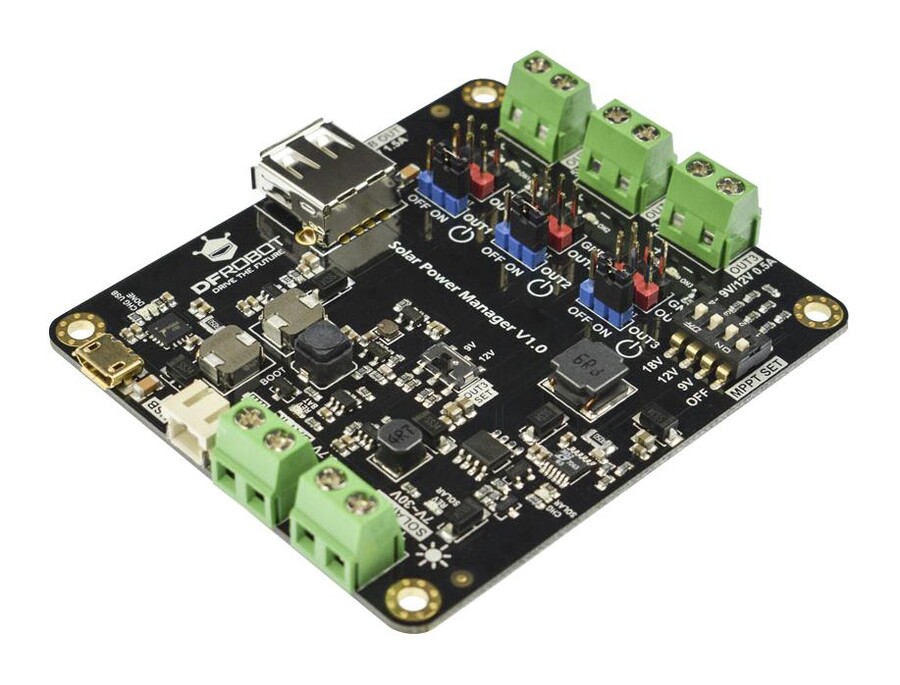

    MPPT Solar Şarj Kontrol kartı (Solar Power Manager), tam donanımlı bir güç ve yüksek verimli güneş enerjisi yönetim modülüdür. MPPT (Maksimum Güç Noktası İzleme) işlevine sahiptir ve güneş panelinin verimliliğini en üst düzeye çıkarır. Modül, solar şarj cihazı olarak hizmet vermenin yanı sıra, AC adaptörü (30V içinde) veya USB şarj cihazı, 5V 1.5A, 3.3V 1A ve 9V / 12V 0.5A çıkışlı üç ayrı ON / OFF kontrol edilebilir DC-DC dönüştürücü ile 3.7V Li bataryaya 2A'ya kadar şarj akımı sağlayabilir. Bu özellikler çeşitli güneş enerjisi projelerinin ve düşük güç uygulamalarının ihtiyaçlarını karşılar. Modül ayrıca pil koruması, pil/güneş paneli ters bağlantı koruması, çıkış aşırı sıcaklık ve aşırı akım/kısa devre koruması gibi çeşitli koruma devrelerine sahiptir ve bu da sistemin kararlılığını ve güvenliğini büyük ölçüde artırır.


    MPPT Solar Şarj Kontrol kartı (Solar Power Manager) örnek Kullanım



    ÖZET


    -  Solar güç yönetim entegresi: LTC3652
    -  Solar giriş voltajı (SOLAR IN): 7V~30V
    -  Pil girişi (BAT IN): 3,7V tek hücreli Li-polimer/Li-ion pil
    -  Şarj akımı (USB/SOLAR GİRİŞ): 2A Maks.
    -  Şarj kesme gerilimi (USB/SOLAR GİRİŞ): 4,2V±%1
    -  MPPT ayar gerilimleri:OFF/9V/12V/18V
    -  USB GİRİŞ voltajı: 5V
    -  Regüle güç kaynağı: OUT1=5V 1.5A; OUT2=3.3V 1A; OUT3=9V/12V 0.5A
    -  Regüle güç kaynağı verimliliği (3,7V pil IN)
           o OUT1: %86@%50Yük
           o OUT2: %92@%50Yük
           o OUT3 (9V OUT): 89@%50 Yük
     USB şarj verimliliği: %84@1A
     Solar şarj verimliliği (18V SOLAR IN): %78@1A
     Maksimum sükunet akımı: <3 mA
     Korumalar:
           o BAT IN: aşırı şarj / aşırı deşarj / aşırı akım / ters bağlantı koruması
           o OUT1-OUT3/USB OUT: kısa devre/aşırı akım/aşırı ısı koruması
           o SOLAR IN: ters bağlantı koruması
     Çalışma sıcaklığı : -40 ℃ ~ 85 ℃
     Boyut:78.0mm*68.0mm

    Solar Güç Kontrol Kartları  Karşılaştırma Tablosu



    NameSolar Power Manager
    v1.0
    Solar Power Manager 5v v1.1Solar Power Manager Micro v1.0
    SKUDFR0535DFR0559DFR0579
    Solar Güç Yönetim ICsiLTC3652CN3165SPV1050
    Solar Giriş Gerilimi7V-30V4.4V-6V0.5V-4V
    Maks Şarj Akımı2A(Solar/USB)900mA(Solar/USB)70mA(Solar)/100mA(USB)
    TopolojiDC-DC BuckLinear RegulatorDC-DC Boost
    Batarya3.7V Lithium Battery3.7V Lithium Battery3.7V Lithium Battery
    MPPT9V/12V/18V Optional5V Fixed75% Open Voltage
    Batarya KorumaAşırı Şarj/Aşırı Deşarj/Aşırı Akım/Ters Bağlantı KorumalarıAşırı Şarj/Aşırı Deşarj/Aşırı Akım/Ters Bağlantı KorumalarıAşırı Şarj/Aşırı Deşarj/Ters Bağlantı Korumaları
    Çıkış KorumalarıKısa Devre/Aşırı Akım/Aşırı Isı KorumalarıKısa devre / Aşırı akımKısa devre / Aşırı akım
    USB Şarj Girişievetevetevet
    USB Çıkış5V 1.5A5V 1Ayok
    Regüle ÇıkışÜç Regüle Çıkış 3,3V 1A;5V 1,5A;9V/12V 0,5A5V 1A Regüle Çıkış x13.3V 90mA Regüle Çıkış x1
    Boyut78.0mm×68.0mm33.0mm×63.0mm30.0mm×30.0mm
    ÖzelliklerEksiksiz bir çok işlevli güneş enerjisi yönetim modülü.

    Uygulamalar: Küçük Güneş Enerjili Sokak Lambası, Güneş Enerjili Robotlar

    20w içinde 9V/12V/18V Güneş Panelleri için
    Küçük ve kullanımı kolay bir 5V güneş enerjisi yönetim modülü.

    Uygulamalar: Güneş Power Bank, Güneş Ortam Monitörleri

    10W max 5V Güneş Panelleri için
    Düşük güçlü sensörler ve
    kontrolörler için bir mikro
    güç güneş enerjisi yönetim modülü.

    Uygulamalar: Kablosuz Sensör Ağı,
    BLE iBecon

    0,5W dahilinde 1V/2V/3V Güneş Panelleri için

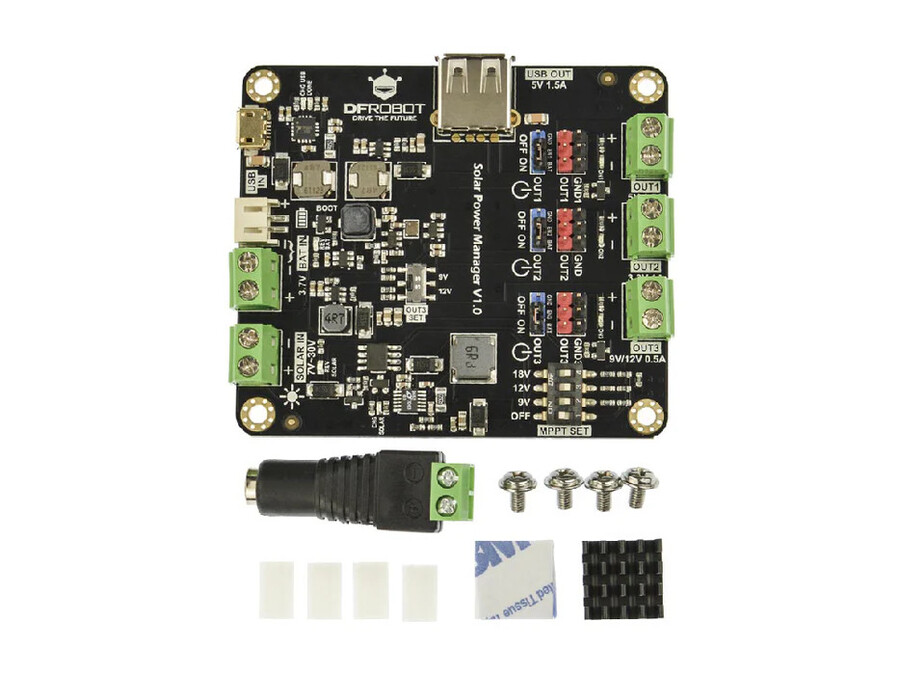

    Paket İçeriği


     Güneş Güç Yönetim Kartı;x1
     Siyah Jumper x3
     M3 naylon taşıyıcı x4
     M3 paslanmaz çelik vida x4
     14mm*14mm Alüminyum soğutma kanatçığı x1
     14mm*14mm Termal iletken silikon ped x1
     Dişi DC güç jakı adaptörü x1
