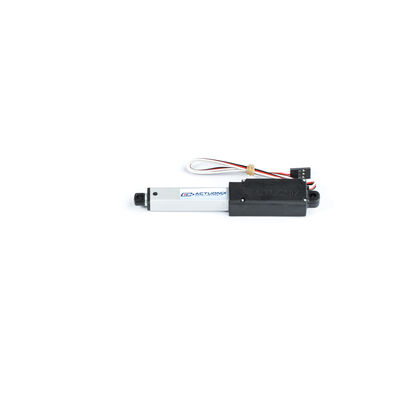

Actuonix L16-50-63-6-R, Lineer Servo Aktüatör, RC Motor ve Arduino Arayüzü

Actuonix L16 Ailesi Elektrikli Mikro Lineer SERVO Aktüatör - Rod ( Piston ) Tipli ve RC Arayüzlü ( -R ), 6V, 50mm Strok, 63:1

Actuonix markasının tercih edilen ve uygun fiyatlı lineer aktüatör (linear actuator) ailelerinden ( L16-P, L16-R ve L16-S ) biri olan L16-R, servo motor arayüzüne sahip Arduino kontrollü rod ( piston ) tipli bir doğrusal eyleyicidir. L16 ürünler L12 ailesine hem daha güçlü hem daha hızlı bir aktüatör ( motor ) gubudur ve etkileyici bir şekilde küçük bir tasarıma sahiptir (L12'den sadece bir miktar bütüktür). Bu özelliğiyle L16 grubu ve L16-R ailesi; kısıtlı alanda yüksek güç gerektiren robotik, medikal esntrümantasyon, kendin yap (DIY) otomotiv ve ev içi uygulamalarda kullanılır.

L16-R hakkında diğer yapısal bilgiler kullanım ipuçları:

i)

 Strok boyu: 50mm 100mm ve 140mm

 Güç seçenekleri: 50N (35:1), 100N (63:1), 200N (150:1)

 Çalışma gerilimi: 6V nominal ( RC receiver lar ile uyumlu )

ii)

Yukarıdaki resimde L16 grubunun farklı redüksiyon oranlarına sahip aktuatörlerinde kuvvet-hız ve akım-kuvvet grafikleri gösterilmektedir. Buna göre, 150:1 redüksiyon oranına sahip bir L16 aktuatör en düşük hızla hareket ederken en fazla itme-çekme kuvvetini üretebilir. 35:1 bir redüksiyon oranına sahip bir aktuatör için ise üretilen aynı kuvvet için 150:1'e göre daha hızlı olduğu görülmektedir.

iii)

L16-R lineer servo motor ürün grubu standart rotary servoların yerine ikame etmek üzere mekatronik, robotik ve elektronik projelerinde kullanılabilir. L16 serisi 3 telli konnektör kullanır. Bu konnektör ground (toprak), enerji ve kontrol uçlarının bir araya getirilmesinden oluşur. Servo motorunuzu nasıl sürdüğünüzden bağımsız olarak RC alıcı, herhangi bir Arduino kartı veya bir VEX mikrodenetleyici ile kontrol sağlanabilir ancak dairesel değil doğrusal hareket elde edilir.

iv)

L16-R serisi ürünler; eloksallı alüminyum şaft, ( siyah plastik aksam içerisinde ) metal redüktörlü DC motor, prinç vidalar ve çelik yapılı yatak ve kontrol elektroniğinden oluşmaktadır.

v)

L16-R birçok RC receiver ile tak-çalıştır ( plug & play ) yapıda çalışacak uyumluluğa sahiptir. Ancak R6014FS gibi 2.7V çıkış veren Futuba receiver lar ile uyumsuzdur. Sinyal seviyesini 6V'a çekmek için Smart Fly Power Expander veya Orbit Power Jack gibi regülatörler kullanılabilir.

L16-R Lineer Aktüatör Çeşitleri

Diğer Seçenekler

L16-R Lineer Aktuatör Ailesi Özellikleri ( ÖZET )

Çizim

Bağlantılar
