Actuonix L12-100-210-6-I, Lineer Aktüatör - Yerleşik Mikrodenetleyici, 6V
- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (0)
-
Actuonix L12-100-210-6-I, Mikro Lineer SERVO Aktüatör - Rod ( Piston ) Yapılı ve Yerleşik Mikroderodenetleyicili ( -I ), 6V, 100mm Strok, 210:1
Actuonix L12 lineer aktüatör çeşitleri; kontrol yöntemine göre limit sviçli (-S), potansiyometre ile pozisyon geri beslemeli (-P), yerleşik mikrodenetleyiciye sahip (-I) ve standart hobi tip RC servo motor arayüzlü (-R) olmak üzere dörde ayrılır. Actuonix L12-I Serisi lineer aktüatörler ( linear actuator); yerleşik (on-board) bir mikrodenetleyici tarafından kontrol edilerek endüstriyel ve RC servo arayüzlerini de kapsayan 4 farklı kontrol modunda kontrol edilebilen doğrusal eyleyicilerdir. L12-I serisi bu ürünler;
o 30mm, 50mm ve 100mm olmak üzere 3 strok opsiyonu ( 10mm mevcut DEĞİLDİR! )
o Farklı büyüklükte yükler için 22N , 42N ve 80N max kaldırma kuvveti oluşturabilen 3 redüksiyon oranı opsiyonu
o Belirtilen kaldırma kuvvetleri için sırasıyla 25mm/s, 13mm/s, 6.5mm/s yüksüz hız
o 6V ve 12V gerilimi seçeneği ile toplamda 18 çeşitten oluşmaktadır.

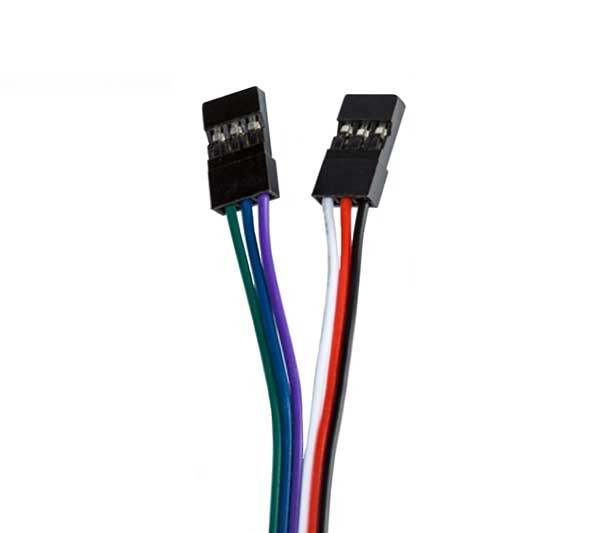

L12-I serisi ürünleri, kendi üzerinde yerleşik ve yazılım tabanlı bir mikrodenetleyici barındırmaktadır. Bu mikrodenetleyici programlanabilir değildir ve enerjilenme anında konektör uçlarından hangisinin aktif olduğuna bağlı olarak uygun modda aktüatörün kontrolünü sağlar, bu modlar;
RC servo mod : İstenen aktuatör pozisyonu, aktuatöre 4 (nolu) uçtan pozitif 5V darbe sinyali olarak girilir. 1.0 ms’li darbe (pulse) denetleyiciye, aktuatörü tamamıyla geri çekme komutunu verir. 2.0 ms ‘li darbe sinyalleri tam uzama komutu verir. 0–5V arayüz modu : Bu mod, aktuatörün sadece bir batarya ve potansiyometreyle istenen pozisyona getirilmesi için sinyal yollayıp, kontrolüne olanak sağlar 4–20mA arayüz modu : Bu mod tipik olarak endüstriyel kontrol uygulamalarında kullanılan PLC aygıtlarıyla uyumludur. İstenen aktuatör pozisyonu (ayarnoktası) 1 (nolu) uçtan 4mA ile 20 mA arasında bir akım olarak girilir. PWM modu : PWM modunda, aktuatörün kontrol edilmesi harici mikrodenetleyiciden tek bir dijital çıkış pini kullanılarak yapılır.
Actuonix L12-100-210-6-I lineer servo aktüatörün ( servo motor )diğer özellikleri özellikleri:i) Bu modlara göre aktuatör pozisyonunu ayarlar. Actuonix L12-I serisi ürünleri kontrol etmek için LAC kartına gerek YOKTUR! Actuonix L12-I ürünlerde de düşük redüksiyon oranları yüksek hız ama aynı aynı zamanda düşük kuvvet anlamına gelmektedir.
ii) L12-I serisi ürünler, eloksallı alüminyum şaft, metal dişli kutusu, prinç vidalar ve çelikten yapılmış bilyalı yataktan oluşmaktadır.
iii) Her L12-I serisi lineer servo motor; kelepçe, braket, somun, rod ucu, vida gibi elemanlardan oluşan montaj donanım kiti ile gönderilir!
L12-I Lineer Aktüatör Çeşitleri
Bu ürün L12-100-210-6-I :
L12-100-210-6-I L12 100 210 6 I Rod (piston) tipinde 100mm strok boyuna sahip 210:1 redüksiyon oranına sahip 6V Nominal gerilim ile çalışan Kontrol: Yerleşik mikrodenetleyici üzerinden; PWM, servo, 0-5V, 4-20mA kontrol
Diğer Seçenekler:
Redüksiyon oranı 50:1 100:1 210:1
Strok10mm X X X 30mm √ √ √ 50mm √ √ √ 100mm √ √ √
L12 Lineer Aktuatör Sınıfı Özellikleri ( ÖZET )
Redüksiyon 50:1 100:1 210:1 Tepe Güç Noktası 17N @ 14mm/s 31N @ 7mm/s 62N @ 3.2mm/s Tepe Verim Noktası 10N @ 19mm/s 17N @ 10mm/s 36N @ 4.5mm/s Maks Hız (yüksüz) 25 mm/s 13 mm/s 6.5 mm/s Maks Kuvvet 22N 42N 80N Tersine Sürme 12N 22N 45N Strok 10mm 30mm 50mm 100mm Ağırlık X 34g 40g 56g Konumsal Doğruluk X ±0.2mm ±0.3mm ±0.5mm Maks Yanal Kuvvet X 40N 30N 15N Kapalı uzunluk X 82mm 102mm 152mm Pot (-I,-R-,-P) X 3kΩ/mm ± 30% 6 kΩ/mm ± 30% 11 kΩ/mm ± 30% Voltaj Opsiyonları 12V / 6V Maks Giriş Voltajı 13.5V / 7.5V Standby Akımı 3.3mA / 7.2mA Stall Akımı 246mA / 460mA Çalışma Sıcaklığı –10°C to +50°C Maks duty cycle % 20 Gürültü 55 dB at 45 cm IP koruma sınıfı IP-54 Mekanik Backlash 0.2mm Maks Statik Kuvvet 200N Çizim
Bağlantılar
L12 Serisi Aktuatör Datasheet: Actuonix L12 Datasheet
L12 Serisi 3D Model (IGES) 10, 30, 50 and 100mm: L12 3D Models (IGES)
L12 Serisi 3D Model (STP): L12 3D Model (STP)
-
