Pololu 26:1 Sub-Micro Plastik Planet Redüktörlü Motor 6Dx16L mm PL-2357

Pololu 26:1 Sub-Mikro Plastik Redüktörlü Motor 6Dx16L mm (2500 Rpm)

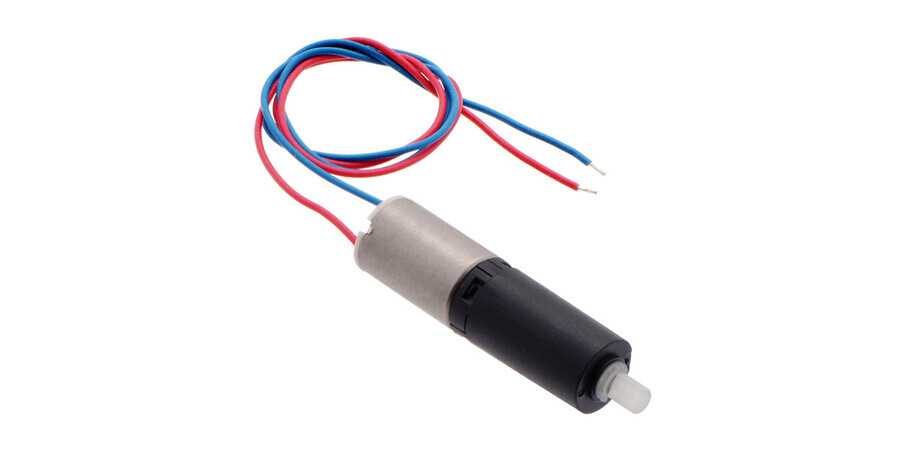

Pololu Mikro Plastik Planet Redüktörlü Motor;  fırçalı, nüvesiz bir DC motordan ve planet dişli yapısındaki redüktörden oluşmaktadır. Ağırlığı bir gramdan biraz fazladır ve 6x16 mm 'lik ölçülere sahiptir. Bu da motoru, minyatür robotlar ve çok küçük mekanizmalar için harika aktüatörler haline getirir.

Ürününün iç yapısı küçük bir klipsle planet dişli kutusuna tutturulmuş çekirdeksiz bir motordan oluşur. Dişliler sıvı kristal polimerlerden (LCP) üretilmiştir ve dişli kutusunun plastik çıkış mili 14 mm'lik Pololu tekerler ile uyumludur. Planet Redüktörlü Motor 6v ile çalışır ve boşta hızı 2500 rpm, stall (zorlanma) torku 110 g-cm'dir. Düşük voltajlar istenen performansı vermeyebilir ve yüksek voltaj motorun ömrünü olumsuz yönde etkileyebilir.

Aşağıdaki şemada, sub-mikro plastik redüktörlü motorun boyutları mm cinsinden gösterilmektedir. Planet redüktör; 0.5 mm'si düz kesilmiş  2 mm çapında D şeklinde bir plastik çıkış şaftına (mil) sahiptir. Şaftın “D” harfi şeklindeki kısmı 2.5 mm uzunluğundadır. Motor 6 mm çapında ve 9.3 mm uzunluğundadır ve aşağıdaki şemada "L" etiketli redüktör uzunluğu, dişli oranına bağlıdır.



Motoru zorlamak (stall) veya aşırı yüklemek ani fonksyion kayıplarına veya motor ömrünün önemli ölçüde kısalmasına neden olur. Ayrıca motoru stall durumuna getirmek motor sargı ve fırçalarına termal zarar verebilir. Tavsiye edilen çalışma akımı stall (zorlanma) akımının %25'i ve daha altındaki değerlerdir. Tavsiye edilen anlık tork değerinin üst limiti ise 250g-cm'dir.

Pololu Sub-micro plastik redüktörlü motor çeşitleri:

1) 700:1

2) 136:1

3) 26:1

Ürün Özeti

Boyutları: 6D x 16L mm

Ağırlığı: 1.2 gr.

Motor Mili Çapı: 2 mm

Çalışma Voltajı: 6V

Serbest Çalışma Hızı (6V): 2500 rpm

Serbest Çalışma Akımı (6V): 35 mA

Zorlanma Akımı (6V): 400 mA

Zorlanma Torku (6V): 0.11 kg.cm

Kablo uzunlunluğu: 5 cm

Aksesuarlar

Bağlantılar

Mikro Plastik Planet Redüktörlü Boyutlarını Gösterir Çizim Dosyası (92k pdf)

Mikro Plastik Planet Redüktörü Motorun 3D Modeli (1MB zip)
