Waveshare Camera Scheduler -Dual Camera FFC (Kameralar Arası Geçiş Kontrolcüsü)

Kameraları mikrodenetleyiciler ile kontrol etmek ve değişik keşifler yapmak proje geliştirmede çoğu zaman eğlenceli olmuştur! Ancak bazen kamera uygulamaları, mikrodenetleyicinin aynı anda sadece bir kamerayı kontrol edebilmesi ve bazı uygulamalarda (stereoskopik görüntüleme) iki kameranın gerekli olması dolayısıyla kısıtlanabilmektedir.

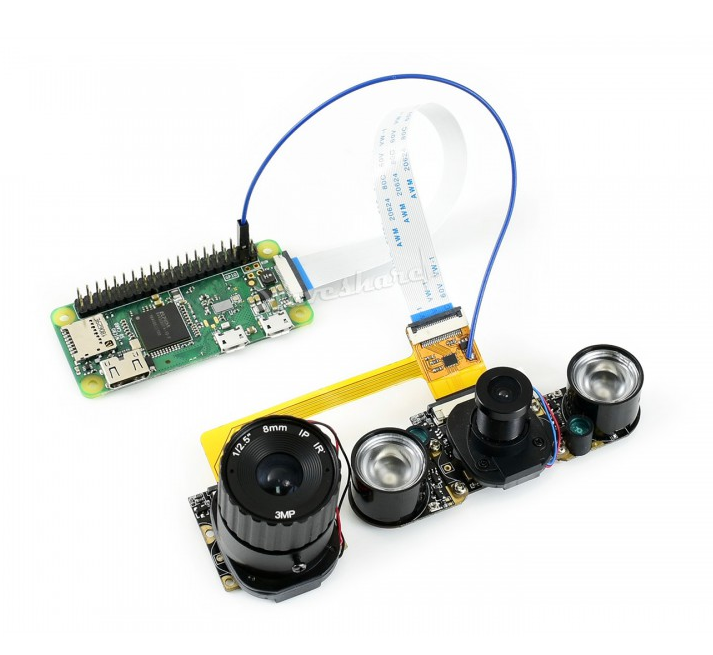

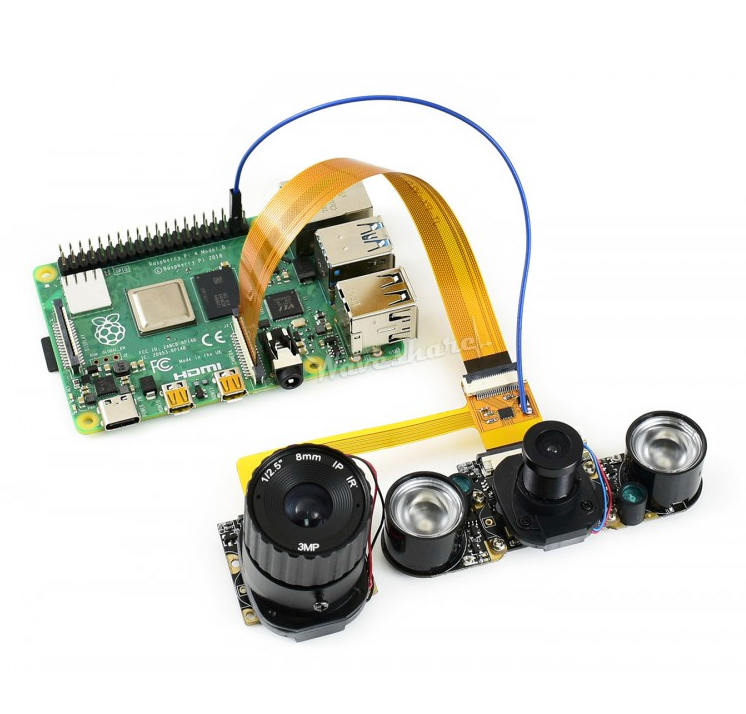

Waveshare Camera Scheduler; üç boyutlu görüntüleme veya özel zamanlanmış çekimler için iki kamerayı Raspbery Pi ile aynı anda kontrol etmenizi sağlayan elektronik bir yapıdır. Kameralar arası geçiş otomatik (GPIO üzerinden) veya manuel olarak yapılabilmektedir.

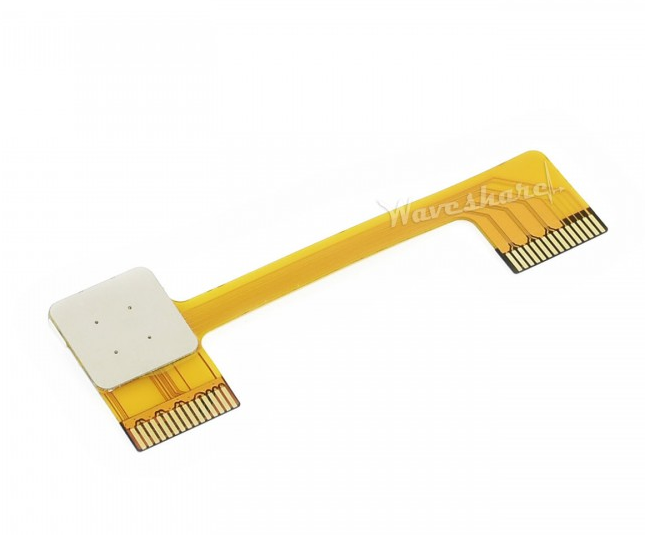

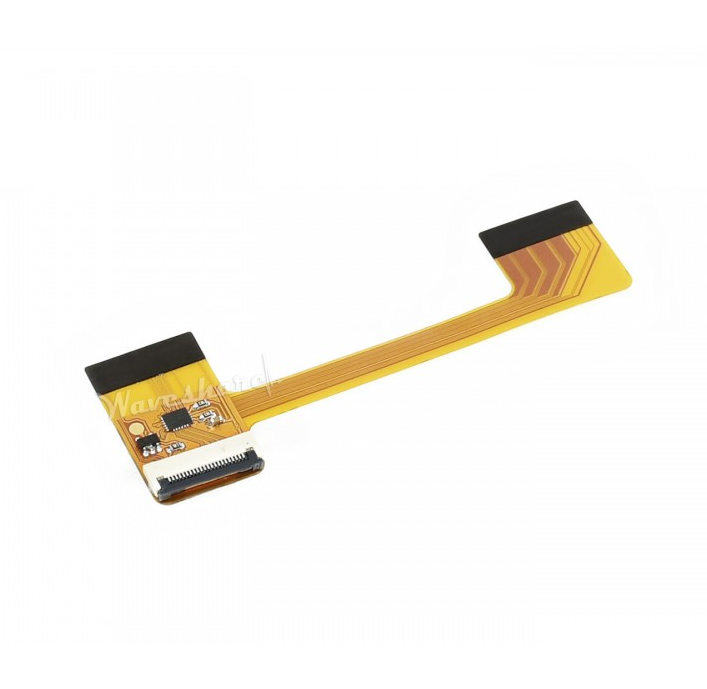

Raspberry Pi için özel düşünülmüş Waveshare Camera Scheduler, temel olarak iki kameradan da en iyi şekilde faydalanabilmenizi sağlayan esnek bir PCB ve bunun üzerindeki konnektör ve bazı IC'lerden oluşmaktadır. Waveshare Camera Scheduler ile standart bir Pi Kamera ve IR Cut (Noir) PI Kamera 7/24 gündüz/gece izleme için tercih edilebilir. Bu şekilde uzun mesafe kamera kullanımı ile simültane makro ve odaklı görüntüleme (focused imagery) olasıdır. Yine bir şeyin hem önünü hem de arkasını fotoğraflayacak bir uygulama için de bu ürün kullanılmaktadır.

Bunun yanında Camera Schedular ile kullanılabilecek kameraların benzer özellikte kameralar olmasına dikkat edilmelidir, aksi kullanım beklemeyen sonuçlar üretebilir!


Diğer teknik özellikler


o   Boyutlar: 76mm x 26mm
o   Uyumlu ürünler: Tüm Raspberry pi serileri
o   Çalışma senaryosu: 2 adet 8MP IMX219 kamera VEYA iki 5 MP OV5647 kamera ( 1 adet 8MP IMX219 ve 1 adet 5 MP OV5647 kombinasyonu ile çalışmaz! )
o   Kontrol arayüzü: Tek bir GPIO portu
o   Raspberry Pi ile Schedular arayüzü:  CSI Port (FFC Kablosu ile bağlanır)
o   Raspberry Pi uyumluluğu:
     - Raspberry Pi 3B+/3B/2B
     - Raspberry Pi 4B
     - Raspberry Pi Zero W/Zero
     - Raspberry Pi Kartları (Tüm CSI araryüze sahip olanlar)
o   Kamera Modülü uyumluluğu (IMX219 için)
     - Raspberry Pi Kamera v2.1
o   Kamera Modülü uyumluluğu (OV5647 için)
     - Raspberry Pi Kamera (B)
     - Raspberry Pi Kamera (F)
     - Raspberry Pi Kamera (G)
     - Raspberry Pi Kamera (I)

Paket İçeriği

---


1- Camera Scheduler x1
2- RPi Zero V1.3 Kamera Kablosu 15cm x1
3- Jumper kablosu  x1
4- FFC 22 Pinli, 160mm (zıt yönlerde kontaklara sahip) x1
