Waveshare 7inch HDMI LCD (H)

Waveshare 7" HDMI LCD (H), IPS, 1024x600 Kapasitif Dokunmatik Ekran (Kasasız)

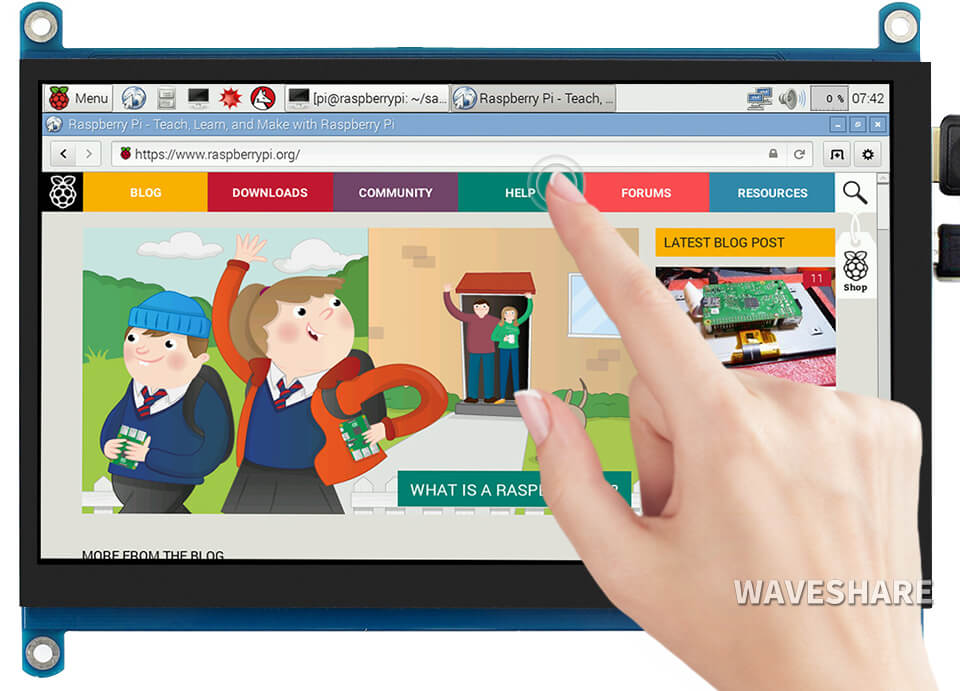

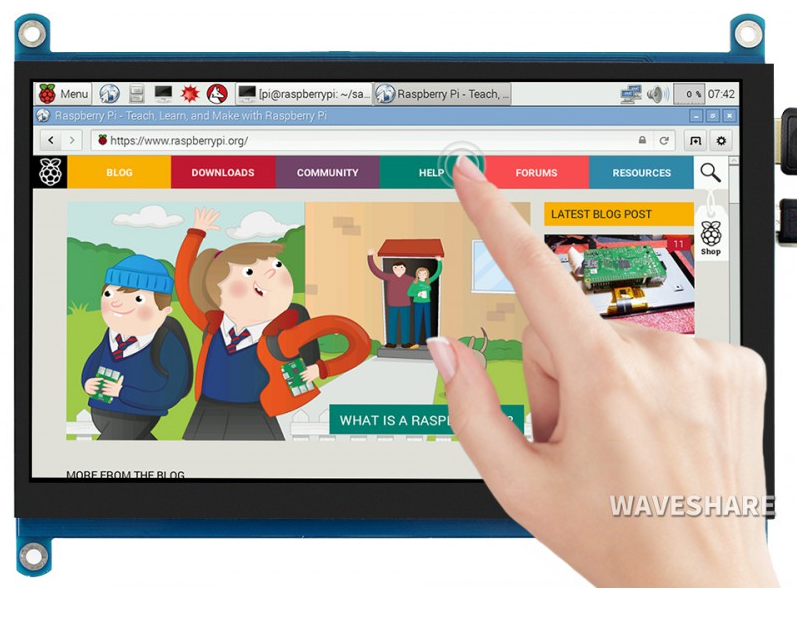

Waveshare 7" HDMI LCD (H) , renkli ve dokumatik bir grafik LCD ekrandır ve Raspberry Pi, jetson ve PC gibi yapılara bağlanabilmekte yani çoklu sistem desteği sağlamaktadır. Xbox360, PS4, SWITCH gibi oyun konsollarına bağlanıp kaliteli görüntüleme sağlanabilir.

Köşegen üzerinde 7 inç genişliğe ve 1024x600 çözünürlük değerlerine sahiptir.  USB touch portu  üzerinden, işletim sistemine göre 5 noktaya kadar kapasitif dokunma kontolünü destekler. 3.5mm jack ve 4 pin header üzerinden odyo çıkışı sağlayabilmektedir.  5V ile beslenirken 700-750mA arası akım çekebilmektedir.

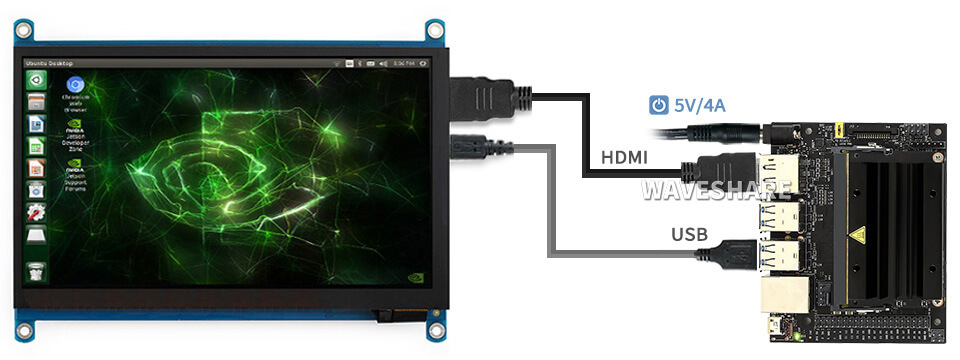

Waveshare 7" HDMI LCD (H) touch portu USB haberleşmekte ve display (ekran) portu HDMI/VGA üzerinden kontrol edilebilebilmektedir. Waveshare 7" HDMI LCD, tüm raspberry kart versiyonları, Jetson veya PC ile çalışabilir odyo sinyal çıkışı sağlamakla birlikte hoparlör ekran üzerinde yoktur! (aşğaıdaki resim: JEtson Nano ile kullanımı).



Waveshare 7" HDMI LCD (H) aşağıdaki özellikleriyle projenizdeki görüntüleme ihtiyacınıza mükemmel bir çözüm üretmektedir:

o  7 inç IPS ekran, 1024x600 donanım çözünürlüğü ve yazılımla yapılandırılabilme (1920x1080'e kadar)
o  Raspberry Pi, BB Black, Banana Pi gibi popüler mini PC'leri ve PS4, XBOX gibi oyun konsollarını destekleyebilme
o  - (RASPBERY Pİ ile kullanımda ) Raspbian, 5-nokta dokunuş desteği - sürücü ücretsizdir;  Ubuntu/Kali/ WIN 10 IoT tek-nokta dokunuş desteği  sağlamaktadır - sürücü ücretsizdir.
    - (JETSON Nano ile kullanımda ) Ubuntu tek-nokta dokunuş desteği sağlamaktadır - sürücü ücretsizdir.
    - (PC ile kullanımda )Windows 10 / 8.1 / 8 / 7  5-nokta dokunuş desteği sağlamaktadır - sürücü ücretsizdir.
o  Çoklu dil OSD menüsü, güç yönetimi, parlaklık / kontrast ayarı, vb.
o  3,5 mm ses jakı, HDMI ses çıkışını destekler!
o  VGA girişini destekler (özel kablo gereklidir ve ayrıca satın alınmalıdır)

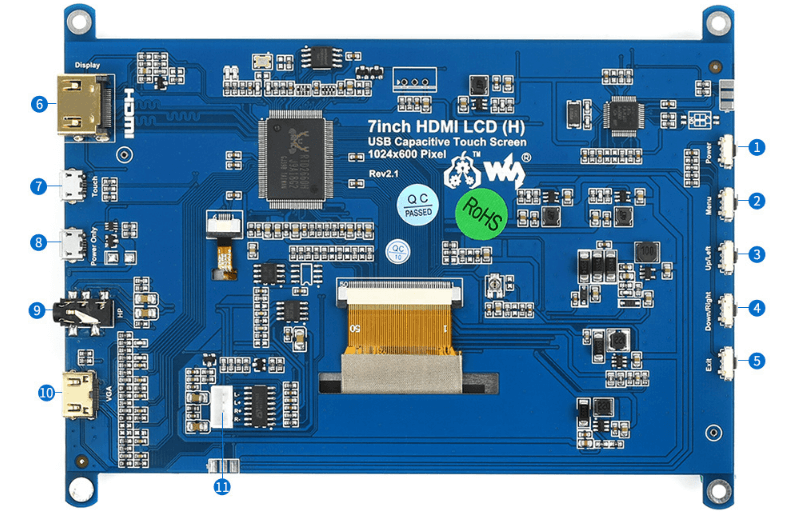

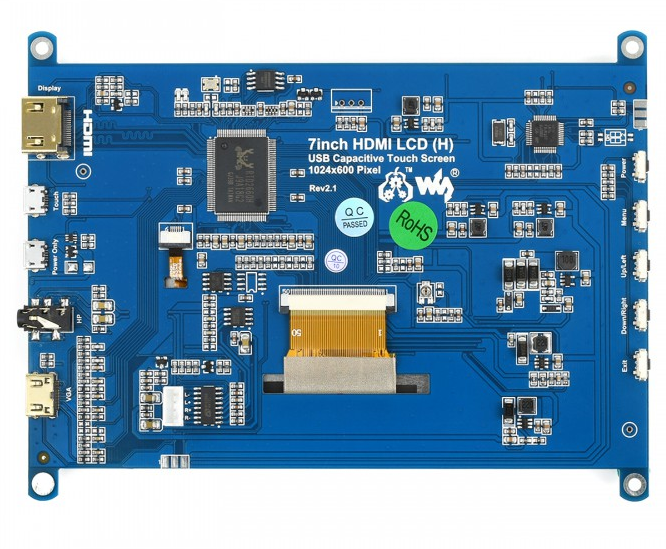

1- güç butonu
2- menü butonu
3- yukarı/aşağı butonu
4- sol/sağ butonu
5- return/exit butonu
6- HDMI portu
7- touch portu
8- güç girişi
9- kulaklık jakı
10- VGA Ekran portu
11- hoparlör header bağlantısı


Karşılaştırma Tablosu

---



Model	Microsoft Xbox		Sony PS4		Nintendo Switch
	Görüntü	Ses	Görüntü	Ses	Görüntü	Ses
3.5inch HDMI LCD	√	√	√	√	√	√
4.3inch HDMI LCD (B)	√	√	√	√	√	√
5inch HDMI LCD (G)	√	√	√	√	√	√
5inch HDMI LCD (H)	√	√	√	√	√	√
7inch HDMI LCD	√	×	√	×	√	×
7inch HDMI LCD (H)	√	√	√	√	√	√
10.1inch HDMI LCD	√	×	√	×	√	×
10.1inch HDMI LCD (B)	×	×	×	×	√	×
10.1inch HDMI LCD (H)	√	√	×	×	√	√
11.6inch HDMI LCD (H)	√	√	√	√	√	√
13.3inch HDMI LCD (H) V2	√	√	√	√	√	√
15.6inch HDMI LCD (H)	√	√	√	√	√	√

Paket İçeriği

---


1- 7 inç HDMI LCD (H) x1
2- HDMI kablosu x1
3- HDMI - Mikro HDMI Adaptörü x1
4- Tip A 'dan - mikro B'ye USB kablosu x1
5- RPi vida paketi (4 adet) x 1
6- Hızlı başlangıç rehberi x1


Bağlantılar

---



o  Kullanım kılavuzu için tıklayınız
o  Wiki sayfası için tıklayınız!
o  Volumio OS ile çalışmak
o  Arka ışığın PWM kontrolü
