uLCD-28PTU 2.8 İnç Dokunmatik LCD Modülü (Raspberry Pi & Arduino Uyumlu)

4D Systems Dokunmatik 2.8'' Akıllı TFT LCD Modülü (Picaso Grafik Kontrolcüsü ile)

Elektronik projelerinizde 16X2 karakter LCDleri kullanmaktan yorulmuş olabilirsiniz. Çünkü bu LCDler gösterebilecekleri şeyler açısından sınırlıdır. Grafik gösterimler yapmak için Nokia LCD Ekran gibi monokrom ekranlar kullanılabilir fakat bunlar da tek renkli ve çözünürlüğü yeterli değildir. Renkli grafik LCDler ise kullanım için oldukça fazla işlem gerektirir!!! Geniş paralel arayüzlere, gösterge tampon belleklerine ve dedicated gösterge sürücü donanımlarına ihtiyaç duyarlar! Dolayısıyla küçük işlemci kartlarının istediğiniz şekilleri oluşturmada yetersizleştiğini görürsünüz. Şimdi şu ürüne bir göz atın:

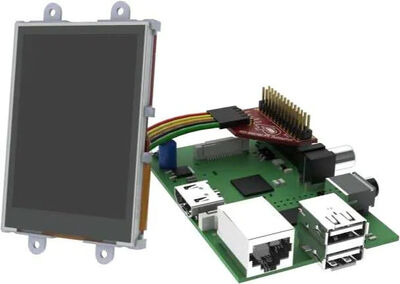

2.8'' Raspberry Pi Uyumlu Dokunmatik LCD Ekran Modülü (uLCD-28PTU) 4D systems tarafından Raspberry Pi kartlarda kullanılmak üzere üretilen 2.8" dokunmatik bir LCD ekran, bir Pi adaptör, bir mikroSD kart, programlama adaptörü ve 5 hatlı bir kablodan oluşan bir settir. 4D Systems firmasının uLCD-28PTU ekranı Raspberry kartlara bir arayüz ile kablo karmaşası olmadan bağlanabilmek üzere uyarlanmıştır.

Kullanıcı, 4D Systems Pi adaptör shieldı ile LCD Raspberry kartlara hızlıca bağlanır, adaptör ve display modülü arasındaki bağlantıyı 5 yollu kablo ( Raspberry Pi'nin UART Seri portu ile) sağlar. Böylece kısa süre içinde programlamaya başlayabilirsiniz. uLCD-28PTU - PI geniş bir ViSi-Genie kütüphaneye sahiptir. Bu kütüphane ile Visi-Genie eventleri Raspberry Pi kartlar tarafından tanınır.


LCD ekrana güç Raspberry Pi'nin 5V bus'i ile sağlanır harici güç adaptörü gerekli değildir. Ekran farklı metodlarla (4D Systems github jenerik C kütüphanesi veya host denetleyici tarafından gönderilcek "raw" kodlar) programlanabilir ve bunu da 4D Systems firmasının 4D Systems Workshop 4 IDE yazılımı sağlar. Varsayılan olarak gösterge "Serial" uygulaması yüklenmiş olarak gönderilecektir.

Paket İçeriği

• 1) 4D uLCD-28PTU LCD Ekran

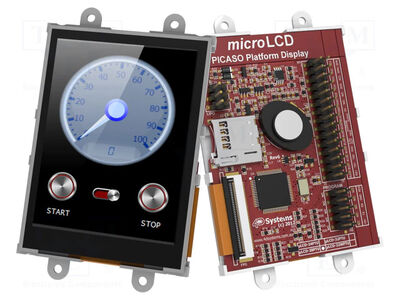

4D uLCD-28PTU LCD üzerinde koruyucu film ile elinize ulaşacaktır. Puslu görüntü oluşmaması için yeşil etiketten tutup filmi çıkarabilirsiniz. İncelediğiniz bu sete ait LCD ekran Picaso görüntü denetleyicisi, güç ve IO için pinleri, bataryası, küçük hoparlörü, içinde kartıda mevcut olan mikroSD kart slotu ile diğer LCD ekranlardan ayrılır! Kırmızı PCB üzerinde gerekli tüm yazılar ile datasheet'e sık sık bakma gereği duymazsınız. Ekranın kendisi PCB üzerine turuncu şerit kablo ile bağlanır bu sebeple bu kabloya dikkat edilmelidir.

• 2) 4D 2Gb microSD Kart

MicroSd kart slotuna yerleşik vaziyette gelir. Kartın bir markası yoktur ve Tayvan'da yapılmıştır (OEM).

CID: 035344534430324730daca2b3100d30d CSD: 005e00325b5aa3b07fffff800a80001d

• 3) 4D programlama adaptörü

FTDI FT232 entegresi ile oluşturulmuş bir USB-to-serial çevirim yapan karttır. Üzerinde, kartın çalışıp çalışmadığımı gösteren bir LED ve reset sinyalini sürmek için ek bir devre yapısı mevcuttur. Programlama adaptörü mevcut yapısı ile LCD güç ve veri bağlantısı sağlar. Picasso işlemcinin 4D workshop IDe ile programlaması da bu modül üzerinden olur.

• 4) Raspberry Pi Seri Adaptör ve Jumper Kablo

Raspberry Pi Seri Adaptör, 5V RX ve TX hatlarını bağlayan (RESET bağlantısı yapılmaz) bir karttır. Adaptör, akıllıca bir tasarımla Raspberry Pi GPIO pinlerinin hepsinin aynen ulaşılabilir olmasına imkan sağlar ve diğer boardlar tıpkı Raspberry pinlerine bağlanıyormuş gibi adaptörün pinlerine takılabilir. Ayrıca pakete dahil olan 5 yollu kabloda şekilde görülmektedir.

NOT: Ürün sayfasında, mutfak saati, hesap makinası, meteoroloji istasyonu, monitör gibi birçok farklı demo uygulama bulabilirsiniz.

ÖZET

o RGB 65K renk (LCD)

o LCD üzerinde Picasso İşlemci

o 240x320 piksel  VGA ekran çözünürlüğü

o 8 X 16bit timer (1 ms çözünürlüklü)

o DOS üzerinden dosyalara erişim

o microSD kart yuvası ve 2GB microSD hafıza kartı

o SD kart üzerindeki Wav dosylarını 'dedicated' PWM Audio çıkışı ile oynatma

o on-board amfi ve 8W hoparlör

o LCD ebatları: 52.1 mm X 72 mm X 16mm

o 13 x GPIO Pini

o I2C ve UART seri bağlantısı

o Raspberry Pi IO'larını kulanabilmek için GPIO pin adaptörü
