SparkFun Sıcaklık Sensörü - ( Qwiic ) - Yüksek Hassasiyetli

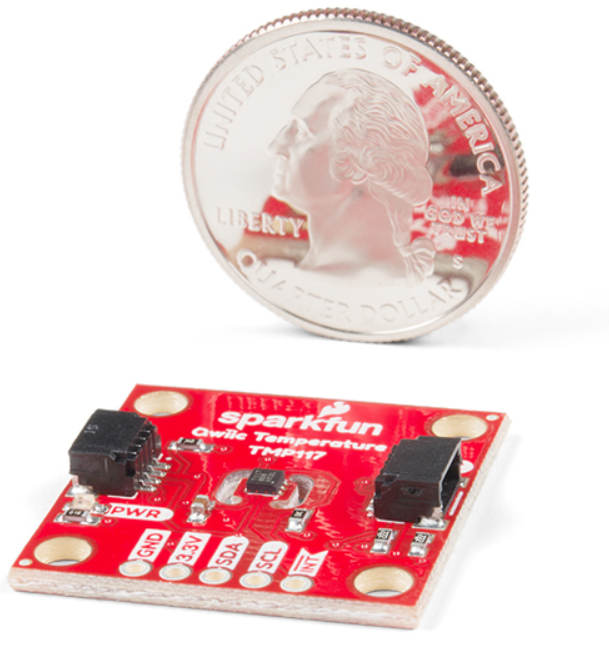

SparkFun Yüksek Hassasiyetli Sıcaklık Sensörü - TMP117 (Qwiic)

Sparkfun Yüksek Doğruluklu Sıcaklık Sensörü,  I²C  arayüzüne sahip ve tekrarlanabilirliği yüksek sonuçlar üretebilen bir sensördür. -20°C ile +50°C sıcaklıkları arasında ±0.1°C toleransla ölçümler vermektedir. Bu değer yüksek sıcaklıklara doğru artmakta olup -55°C ile 150°C arasında ±0.3°C sapma değeri ile sonuçlar üretmektedir.

SparkFun Yüksek Doğruluklu Sıcaklık Sensörü, kendi kendine ısınmanın ölçüm hassasiyeti üzerindeki etkisini en aza indiren çok düşük bir güç tüketim oranına sahiptir. Qwiic sistemini kullanarak, sıcaklık sensörünü sisteminizin geri kalanına bağlamak için lehimleme gerekmez. Ancak, bir breadboard kullanmayı düşünürseniz gerekli pinler 0,1 inç aralıklı olarakkart üzerinde hazır edilmiştir.

SparkFun Yüksek Doğruluklu Sıcaklık Sensörü ayrıca programlanabilir sıcaklık sınırlarına ve sistem düzeltmesi için dijital ofset parametrelerine sahiptir. Yerleşik TMP117 daha doğru sonuçlar üretir, aynı zamanda 0.0078 ° C 16 bit çözünürlüğe sahiptir!

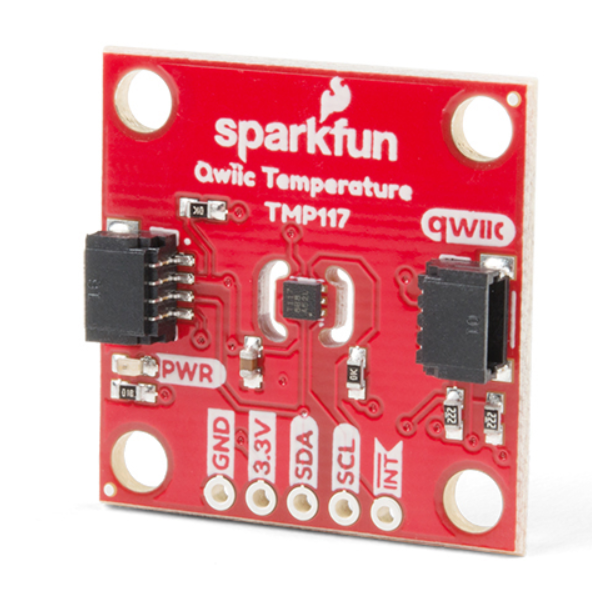

Kart Üzerindeki Diğer Komponentler ve Bağlantılar


1- TMP kart üzerinde ortada konumlanmştır ve çevresinde bariyer görevini gören iki yapı ile diğer komponentlerin ısısından etkilenmez.

2- Sensör, bslemesini her iki taraftaki Qwiic konektörlerden alır ve 3.3V ile beslenir. Bu konektörler kullanılmadığında harici bir GND ve 3.3V resimde gösterilen pinlerden de sağlanabilir. Sensör enerjilendiğinde PWR LEDi yanar. Qwiic konektörler üzerinde I2C bağlantı pinleri mevcuttur. Ayrıca harici I2C bağlantıları için SDA ve SCL uçları da mevcuttur ve güç pinlerinin hemen yanında yer alır.

3- Kartın varsayılan adresi 0x48'dir. Bu adres değiştirilmek istendiğinde üstteki resimde işaretli yerde gösterilen lehim jumperlar kesilmeli ve istenen adrese göre yeni lehim jumperlar yapılmalıdır.


4- Zincir bağlantı (daisy chain) kullanılmak istendiğinde, zincir üzerinde pull-up dirençleri olan başka kartlar olabilir ve sıcaklık sensörü kartının pull-up dirençleri iptal etmek isteyebilirisiniz; bunu için üstte işaretli alandaki lehim jumper bağlantılarını kesmelisiniz!

Kart üzerindeki en yeni ve gelişmiş özelliklerden biri de I2C haberleşme ile birçok SparkFun ürününü bağlamanızı sağlayan Qwiic bağlantı sistemidir. Qwiic sistemi Sparkfun veya Arduino geliştirme kartları ile Sparkfun sensörler, breakout kartları ve shieldları, birbirleri arasında I²C protokolü üzerinden kontrol etmek için, lehimleme gerektirmeyen ve JST konnektörlere sahip kablolar ile zincir bağlantı şeklinde bağlantıya imkan veren bir kablolama şeklidir. Bunu gösteren bir bağlantı aşağıda gösterilmiştir:




(soldan sağa sırayla) RedBoard Qwiic, GPS Breakout - XA1110 , OpenLog, Transparent Graphical OLED Breakout, Environmental Combo Breakout

Özellikler (ÖZET)

o   I2C arayüzü (Qwiic özellikli)
o   Dört seçilebilir adres
       0x48 (varsayılan), 0x49, 0x4A, 0x4B
o   16 bit çözünürlük, 0.0078 ° C
o   Yüksek hassasiyetli dijital sıcaklık ölçümü
        ± 0,1 ° C (maks.) –20 ° C ile 50 ° C arasında
        ± 0,15 ° C (maks.) –40 ° C ile 70 ° C arasında
        ± 0.2 ° C (maks.) –40 ° C ile 100 ° C arasında
        ± 0,25 ° C (maks.) –55 ° C ile 125 ° C arasında
        ± 0.3 ° C (maks.) –55 ° C ile 150 ° C arasında
o   Çalışma sıcaklığı aralığı
         -55 ° C ila + 150 ° C
o   Çalışma Gerilimi aralığı
         1.8V - 5.5V
         Qwiic kablosu kullanılıyorsa genellikle 3.3V
o   Düşük güç tüketimi
         3,5µA (1-Hz dönüşüm çevrimi - conversion cycle-)
         150nA (shutdown akımı)
o   Programlanabilir çalışma modları
         Sürekli, one-shot ve kapatma (shut-down)
o   Programlanabilir sıcaklık alarm sınırları
o   Daha az gürültü için seçilebilir ortalama
o   Sistem düzeltmesi için dijital ofset
o   NIST izlenebilirliği
