SparkFun Kalp Atış Hızı Monitörü ( 1 Lead )

SparkFun Kalp Atış Hızı Monitörü (Tek 'Lead'li  ECG)

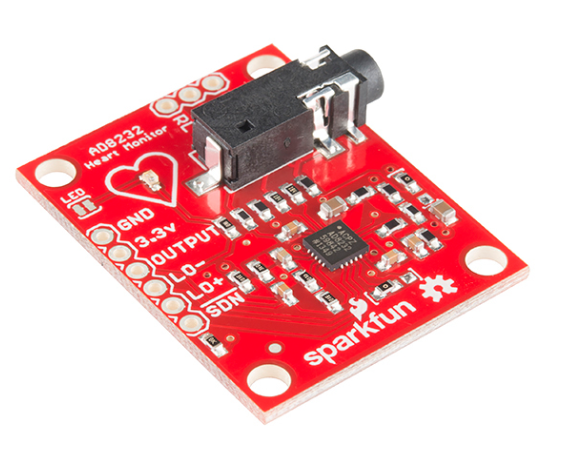

Sparkfun Kalp Atış Hızı Monitörü, kalbin elektriksel aktivitesini bir çizelge (elektrokardiyogram) üzerinde görmenizi sağlayacak şekilde elektriksel işaretleri alan ve analog olarak çıkış veren bir elektrokardiyografi kartıdır. Sparkfun Kalp Atış Hızı Monitör kartını kullanarak oluşturulacak bir ECG cihazı tek "lead"li ve 2 veya 3 elektrotlu olacak şekilde konfigüre edilebilir. Kart üzerinde AD'nin AD8232 entegresi bulunur. AD8232, elektrotlardan gelen sinyali gürültüden (kalbe uzak bağlantılar ve hareket durumlarında oluşur) arındırır ve farklı filtreleme ve yükseltme işlemlerine maruz bırakır. AD8232 içerisinde, vücut üzerine bağlanan elektrotların bağlantısının koptuğunu algılamak üzere atanmış bacaklar da mevcuttur.

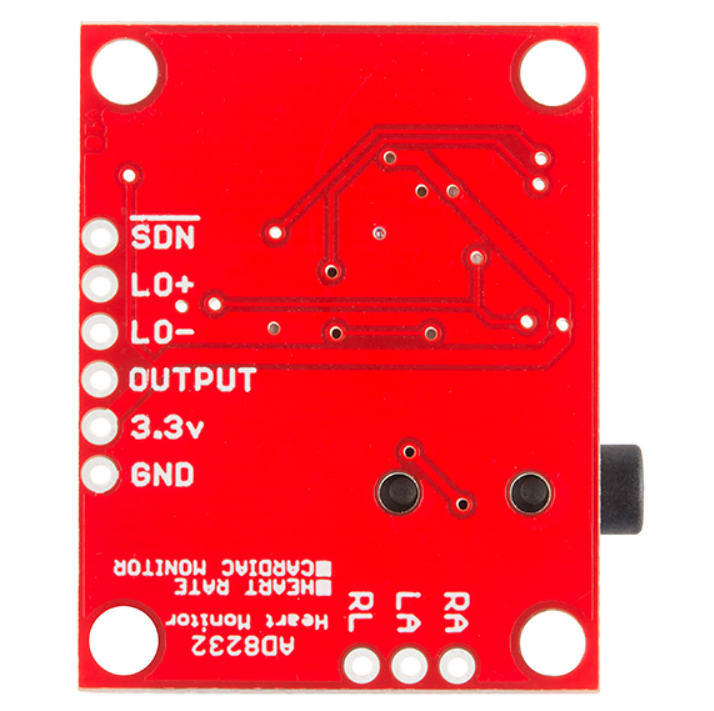

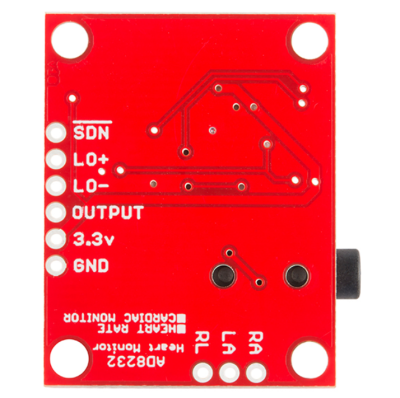

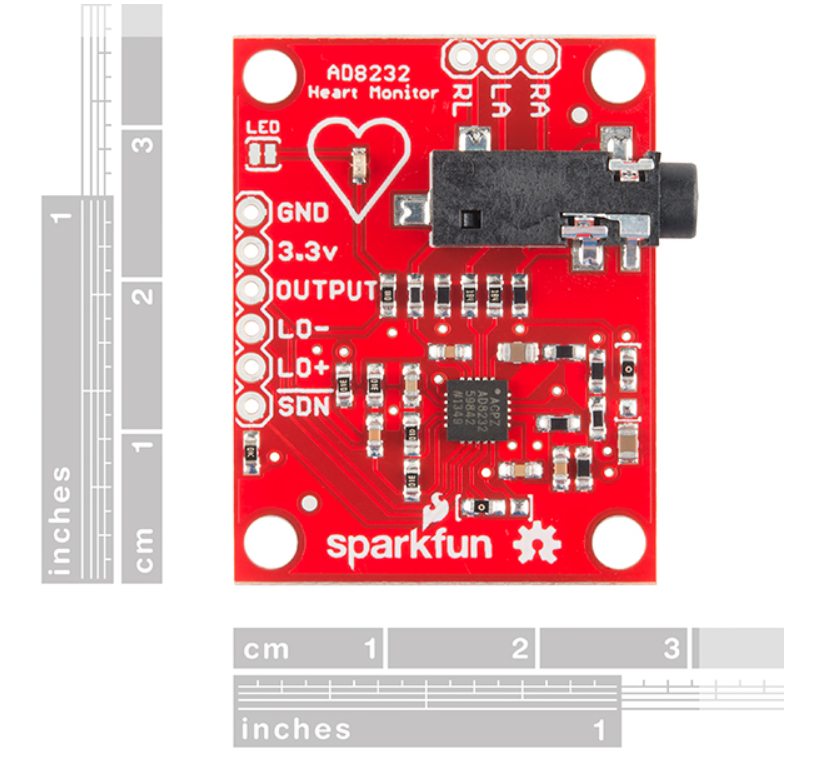

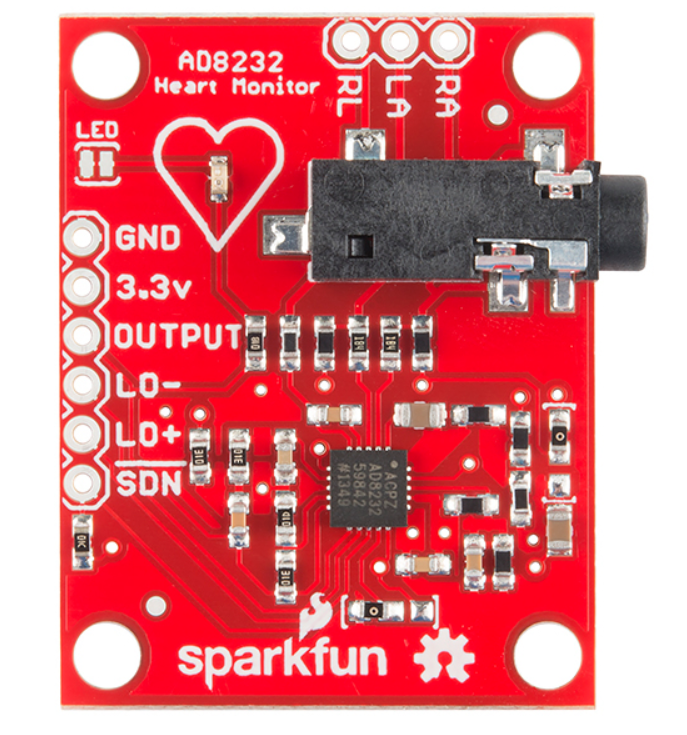

Sparkfun Kalp Atış Hızı Monitör kartı üzerinde AD8232'ye ait 9 bağlantı ulaşılabilir hale getirilmiştir. SDN, LO+, LO-, OUTPUT, 3.3V, GND pinleri, Sparkfun Kalp Atış Hızı Monitörünü Arduino ve diğer geliştirme kartlarıyla kullanıma elverişli hale getirmektedir. Yin kart üzerinde kendi uyarlanmış sensörlerini kullanmaka için RA (Right Arm), LA (Left Arm) ve RL (Right Leg) pinleri mevcuttur. Yine kart üzerinde görebileceğiniz diğer bir bileşen kalp atımıyla ritmik olarak yanıp sönen bir LED'tir.

Not: Bu ürünü kullanabilmek için biomedikal sensör padleri ve sensör kabloları gerekmektedir ve bu ürünler pakete dahil değildir.
Not: Bu cihaz medikal bir teşhis cihazı olmayıp üretilen sonuçlara göre bir tedavi veya prosedür uygulanması önerilmemektedir.

Kalp grafisi


PR aralığı, sağ atriyumdan sola doğru giden bir elektriksel impuls tarafından üretilen ilk dalgadır. Sağ atriyum elektriksel bir impulse gören ilk odacıktır. Bu elektriksel impulse, odacıkların "depolarize" olmasına neden olur. Bu durum kalbi büzülmeye zorlar ve kan hem Superior hem de Inferior vena kavadan sağ ventriküle doğru akar.
QRS sırasında her iki ventrikül de kan pompalanmaya başlar. Sağ ventrikül sol ve sağ pulmoner arterlerden oksijensiz kanı akciğerlere pompalarken, Sol ventrikül aorta oksijenli kan pompalamaktadır. QRS kompleksinden sonra ST segmenti gelir. ST segmenti elektriksel olarak  ventriküllerin "tekrar polarize olduğu" zamandır.

Özellikler (ÖZET)

o  Çalışma Gerilimi - 3.3V
o  Analog çıkış
o  Ölçüm ucu (elektrot) bağlantı kopması algılama
o  Kapatma (shutdown) Pin
o  LED Göstergesi
o  Biyomedikal Ped Bağlantısı için 3.5mm Jack

Bağlantılar

• Schematic
• Eagle Files
• Hookup Guide
• Datasheet (AD8232)
• GitHub (Design Files & Example Code)
• Product Video
