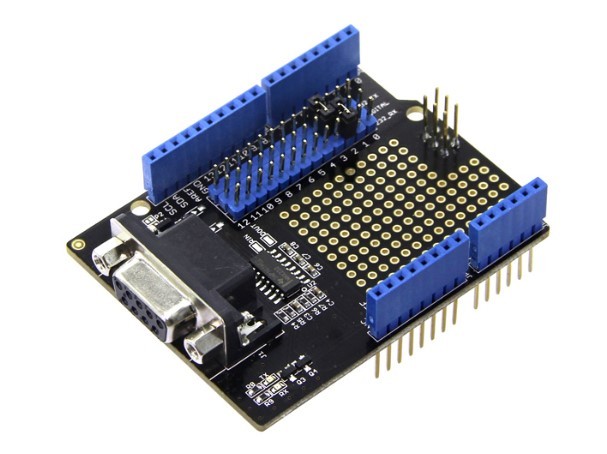

SeeedStudio RS232 Shield
RS232 Shieldnedir ?
RS232 Shield, endüstriyel ekipmanlar için standart bir haberleşme portudur. Bu modül, TIA / EIA-232-F voltaj seviyelerini tek bir 5 V kaynağından beslemek için kapasitif bir voltaj jeneratörü içeren çift sürücü / alıcı (receiver) olan MAX232 entegresi ile oluşturulmuştur. Shield kartı, RS232 arayüzüne sahip çeşitli cihazlara bağlantı sağlayan DB9 konektöre (dişi) sahiptir ve takıldığı karta RS232 haberleşme özelliği katar. Ayrıca RS232 headerlar bağlantılarınızı ve devreye almanızı kolaylaştırır. Shield kartı üzerinde yer alan lehimleme alanı ile, prototipleme çalışmalarınız için son derece elverişli bir alan elde etmenizi de sağlamaktadır.
RS232 Shield özellikleri ve kullanım!
RS232 Shield ilk alındığında bilgisayar üzerinden test edilebilir, bunun için şu adımları takip edebilirsiniz:- rs232 Shield ve üzerine takılabileceği bir kartı şekilde görüldüğü gibi uygun yapıdaki kablolarla birbirlerine bağlayın!
- Gönderim (TX) ve alım (RX) uçlarını 7 ve 6. pinler olarak ayarlamak için için jumper bağlantılarını uygun uçlar arasında yapın
- Wiki sayfasında verilen kodu IDE üzerinde çalıştırın, doğru board ve COM portu seçtikten sonra "Serial Monitor" üzerinden haberleşmeye başlayabilirsiniz!
Özellikler
o 120 kbit / s'ye kadar veri transferi
o Düşük besleme akımı
o LED göstergesi
o DB9 konnektörleri (dişi)
o Lehimleme alanları ile hızlı prototipleme
Dokümantasyon ve Projeler
- rs232 Shield ve üzerine takılabileceği bir kartı şekilde görüldüğü gibi uygun yapıdaki kablolarla birbirlerine bağlayın!
