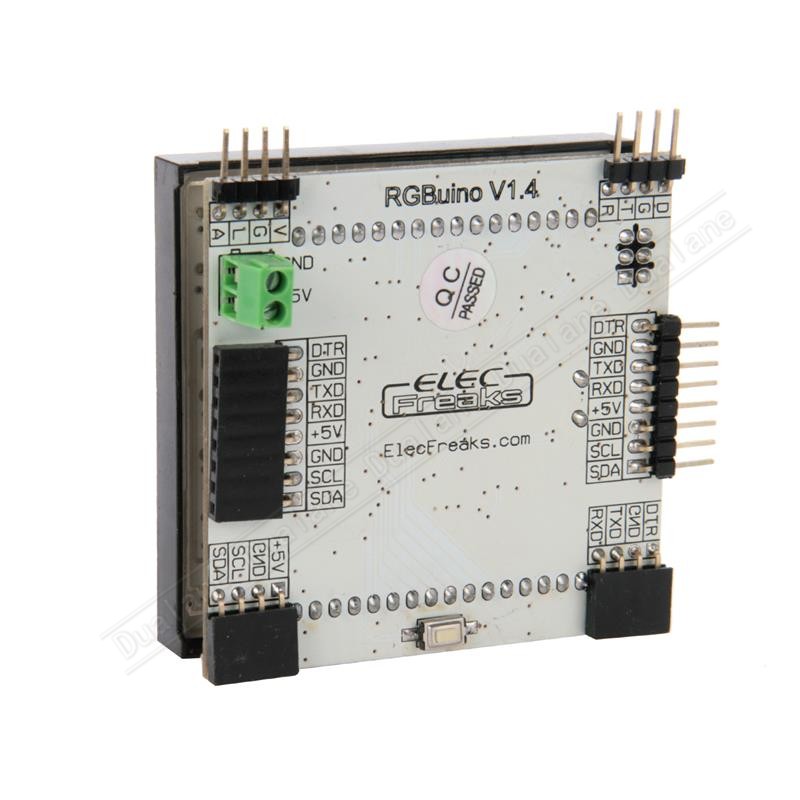

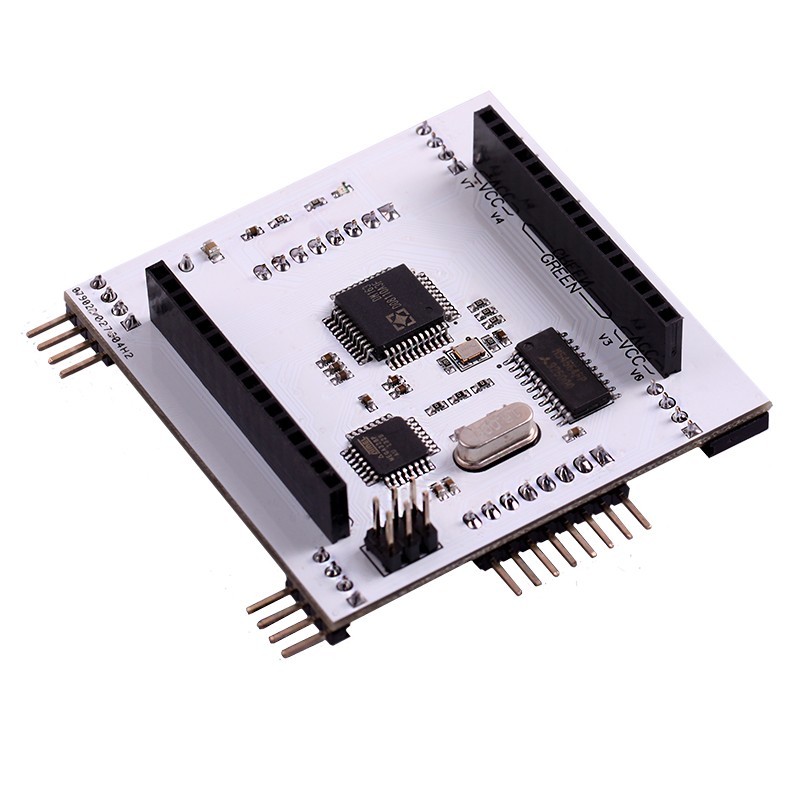

RGBuino KIT
RGBuino Kit, Arduino ile uyumlu RGB (Red-green-blue) LEDlerden oluşan bir ekran ve nokta-matris (dot-matrix) sürücüye sahip bir settir. 500ma çıkış akımı sağlayan 8 çift darlington sürücüden oluşan M54564 transistör array ile 8X3 kanal sürekli akım sürücü devresi olan DM163 entegreleri kart üzerindeki önemli entegrelerdir.
Özellikle DM163'ün kullanımı ile RGBuino Kit, 3 adet 8+6 bit çözünürlükte PWM sinyaller üretebilir ve MCU üzerindeki LED sinyallerinin kontrolü işinin getirdiği yükü yazılımsal olarak hafifletir. Bu, ATmega328'in diğer 'task'lar için daha fazla bant genişliği ayırabilmesini sağlar ve işlemci performansını arttırır. RGBuino Kit, IIC ve güç arayüzü ile kaskad bağlantı yapısı için elverişlidir.
Not: RGBuino Kit, üzerine kodlarınızı doğrudan indiremezsiniz. Kodları indirmek için bir Bee adaptöre ihtiyacınız olacaktır.
ÖZET
8 bit ile renk kodu ayarlanabilen her nokta (dot) için 6 bit düzeltme desteği
16 Mhz PWM desteği
Ayrılmış ADC arayüzü ve GPIO pinleri
Kolayca kaskad yapıda bağlanabilen UART ve IIC bağlantılar
Sabit akımlı ve herbiri 100mA verebilen 24 akım kanalı
500mA akım verebilen 8 süper kaynak sürücü kanalları
