Pocket AVR Programmer (AVR Programlayıcı)

AVR mikrodenetleyicinizi kolayca programlamak mı istiyosunuz? İster ATmega328, ister ATmega32U4, isterse ATtiny85! AVR cep-boy programlayıcı bu mikrodenetleyicilerle uyumludur ve programlama işlemini kolayca yapabilir.  Kullanıdğınız AVR mikrodenetleyici de bootloader yoksa kodu yükleyebilmenizin tek yolu bir programlayıcı kullanmaktır veya biraz flash alanı açmak için mevcut bootloader üzerine yenisini yazmak isteyebilirsiniz. Çözüm yine AVR Cep Boy Programlayıcıdır.

AVR Cep Boy Programlayıcı kartınızı bilgisayara bağlamak için bir mini-B USB kablosu gerekmektedir. Programlanacak mikrodenetleyici 64K veya daha küçük flash programlama alanına sahip olmalıdır. Bir Arduino Uno,  RedBoard'daki ATmega328 veya AVRDUDE tarafından desteklenen AVR mikrodenetleyiciler AVR programlayıcı ile mükemmel çalışırken Arduino Mega'nın ATmega2560'ı iyi sonuçlar vermemektedir.

Bu kartın en büyük özelliklerinden biri de, hedefi 500mA'ya kadar destekleyebilmesidir.

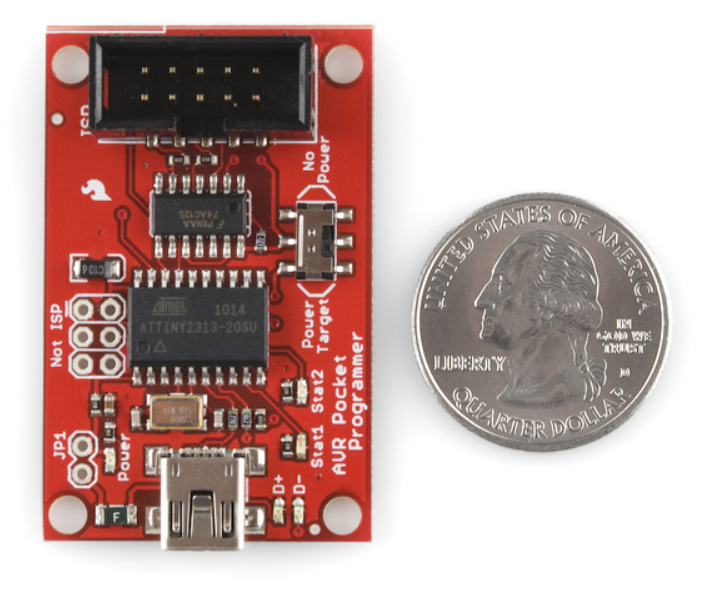

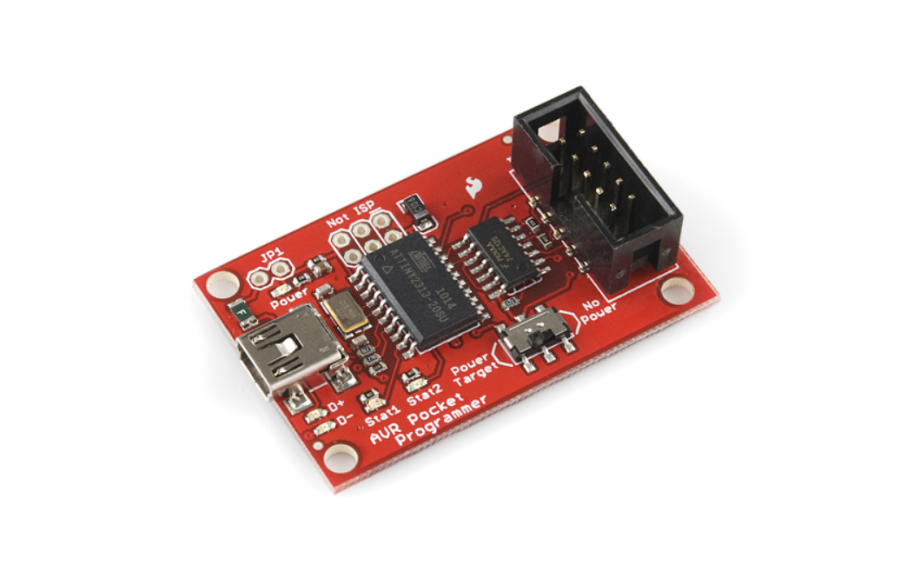

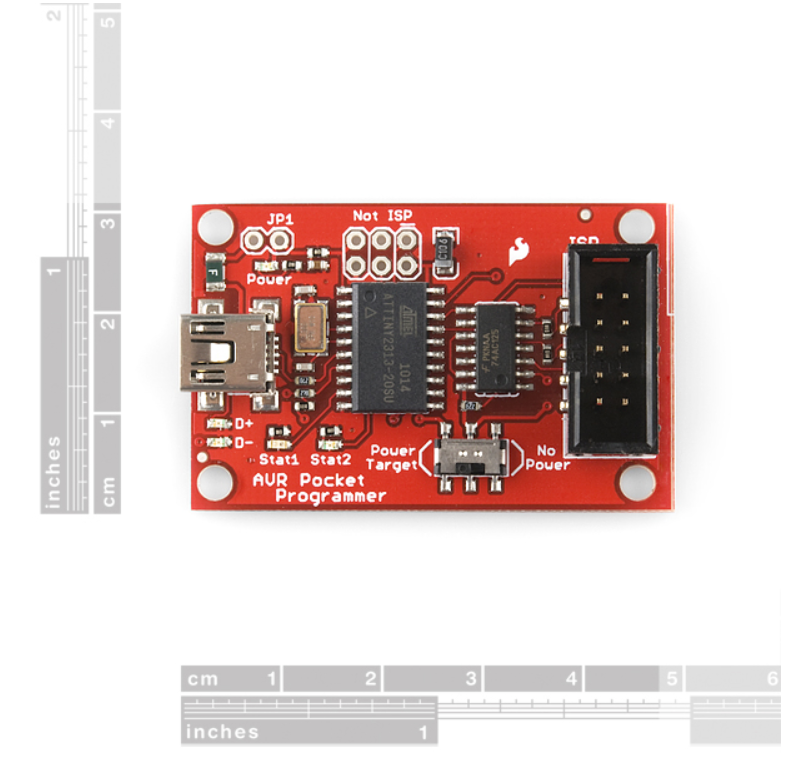

AVR Cep Boy Programlayıcı yukarıdaki şekilde gösterilen donanım özelliklerine sahiptir ve bu özellikler kısaca aşağıda verilmiştir:


USB Konektör: USB Konektör, programlayıcıya veri ve güç girişi sağlamaktadır. Bir mini-B USB kablosu vasıtasıyla bilgisayarınızı programlayıcıya bağlayabilirsiniz.

2x5 ISP Header: Ürün paketinden çıkan programlama kablosu ile uyumludur. Programlama sinyallerini AVR mikrodenetleyicinize göndermenizi sağlamaktadır. Polarizedir ve bu özelliği ile hatalı takma engellenir! AVR'ler bir SPI arabirimi üzerinden programlanır. ISP ve AVR arasında iletişim için altı sinyal gereklidir: VCC, GND, Reset, MOSI, MISO ve SCK (Aşağıdaki resimde solda standart ISP 2x5, sağda standart ISP 2x3  )



Hedefi (target) Enerjilendirme Anahtarı: Piyasadaki birçok ISS'den farklı olarak, AVR Pocket Programmer programlanacak AVR mikrodenetleyiciye güç sağlayabilir. AVR'yi 5V kaynağa bağlamak için bu düğmeyi "Power Target" tarafına itin.

ATtiny2313: Programlamayı gerçekleştiren işlemcidir. Bilgisayar komutlarını, direktif (instructions) ve kelime (word) şeklinde programlanacak AVR işlemcinize yüklemektedir. Bunu USB - SPI veri dönüşümü yaparak sağlamaktadır.

74AC125 Buffer: Bu yonga, veri hattı çıkışlarını bufferlayarak  koruma sağlamaktadır.

Paket içeriği

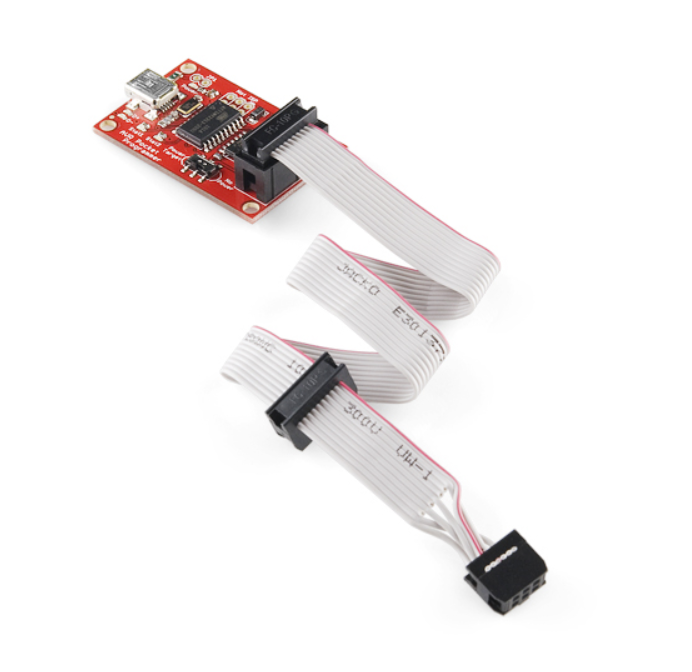

• 1x Pocket AVR Progralayıcı

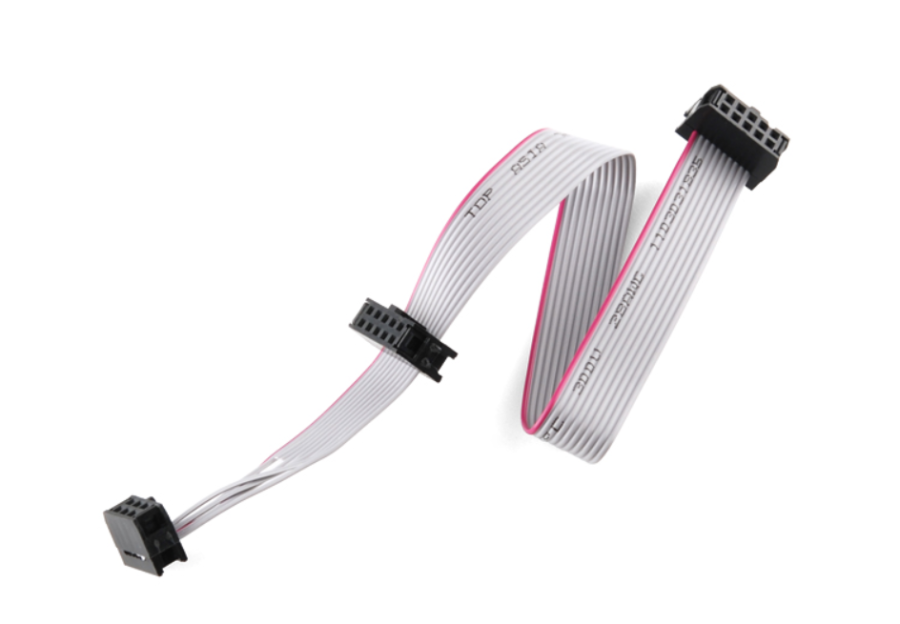

• 1x AVR Programlama kablosu

Özellikler (ÖZET)

o   Standart AVR ISP programcı
o   Önceden yüklenmiş USBtiny  firmware bulunan ATtiny2313
o   Tamponlanmış (buffered) çıkış
o   PTC sigorta korumalı güç
o   Programcı hedefi enerjilendirebilir
o   ATmega168 / 328 ve bir çok farklı mikrodenetleyiciyi desteklemektedir
o   İki durum LED'i
o   Hem 10 pinli hem de 6 pinli hedefler desteklenir (kablo dahil)

Bağlantılar

• Schematic (Şematik)
• Hookup Guide (Bağlantı Rehberi)
• Windows Driver (Windows sürücü)
• Firmware ( USBtiny tabanlı , spi dizinde  'make all' tipli).
• Eagle Files (Lisans: CC v3.0 Share-Alike)
• GitHub (Tasarım dosyaları ve örnek kod)
