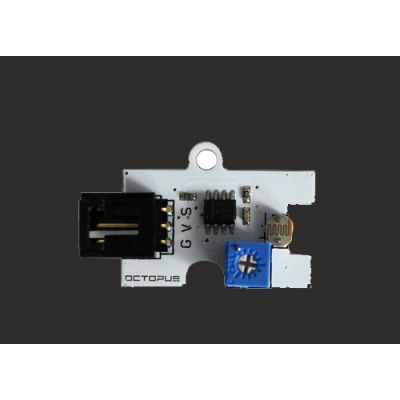

Octopus Analog Fotosel Brick Kartı ( Ayarlanabilir Duyarlılık )

Ürün Kodu : 10.04.027.009
86,48 TL + KDV
103,78 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Octopus Analog Fotosel Brick Kartı ( Ayarlanabilir Duyarlılık )




    Fotosel (Kadmiyum sülfat, fotorezistör veya LDR ) ışığa bağlı olarak direnci değişen genelde kadmiyum sülfat gibi kadmiyum bileşiğinden oluşan elektronik komponentlerdir. Fotoselli bir sistemde fotosel, üzerine ışık düştüğünde direnci değişen bir eleman olarak işlev gördüğünden , sadece direnci dolayısıyla sistemde gerilim değişikliği oluşturur. Bu gibi bir sistem elektronik veya elektromekanik sistemleri ışığa duyarlı olarak kontrol etmek için; durdurmak ya da çalıştırmak için kullanılır.

    Fotosel, üzerlerine düşen ışık şiddetiyle ters orantılı olarak direnci değişen elektronik bir elemandır. Foto direnç, üzerine düşen ışık arttıkça direnç değeri lineer olmayan bir şekilde azalır. LDR’nin aydınlıkta direnci minimum, karanlıkta maksimumdur. Hem AC devrede, hem DC devrede aynı özellik gösterir. Bu elemanların yapısında genel olarak “kadmiyum sülfat” (CdSO4) yarı iletken madde olarak kullanılmaktadır. Üzerine düşen ışık hüzmesinin şiddetine bağlı olarak valans bandından iletkenlik bandına geçebilen elektron sayısı arttığı için LDR’nin direnci de azalır. Ancak, ışık şiddetinin artışıyla iletkenlik bandına geçebilen elektron sayısı doğru yönde lineer orantıya sahip olmadığı için LDR’nin direncindeki düşüş de lineer değildir. Bu elemanların dirençleri karanlıkta MΩ seviyesindeki iken yeterli ışık aldığı takdirde 5-10Ω gibi çok küçük değerlere düşebilmektedir.





    Fotoselli sistemler günlük hayatta oldukça fazla kullanılır, otomatik kapılar, musluk bataryaları, sokak lambaları, bazı makinalarda güvenlik amacıyla kullanılır. Buradan da anlaşılacağı gibi yarı iletken teknolojisi bilime büyük katkılar sağlamıştır. Artık günümüzde ışık enerjisiyle çalışan otomobiller ve teknelere ülkemizde de test amacıyla olsa da rastlamak mümkündür.

    Fakat fotosellerin bir dezavantajı aynı şartlarda üretilen elemanların bile birbirinden farklı karakter gösterbilmesidir. Aynı partiden olsa bile değişkenlik oranı %50'ye varabilmektedir. Bu sebeple hassas ışık ölçümlerinde ve uygulamlarında fotoseller kullanılmaz. Freaduino Sensor shield, Octopus Analog Photocell Brick'i herhangi bir Arduino denetleyici (Örnek Arduino Uno veya Freaduino Leanardo) kartına bağlamak için mükemmel bir yoldur.

    Octopus Analog Photocell Brick üzerinde yer alan potansiyometre, fotoselin hassasiyetinin ayarlanmasına böylece az ya da çok ışığa tepki vererek çıkış voltajı üretilmesini sağlar.




    UYGULAMA ALANLARI

    Multimetreler
    İnteraktif uygulamalar
    Otomatik kapılar
    Musluk bataryaları
    Sokak lambaları
    Kameralar



    ÖZET



    Besleme voltajı : 3.3 Vdc ~ 5Vdc
    Arayüz tipi: Analog
    Pin tanımı: S (Sinyal), V (Vcc), G (Gnd)
    Basit sürme devresi
    Tak&Çalıştır şeklinde kolay kullanım
    Kararlı ve uzun çalışma ömrü
    Ebatlar: 19mm X 27mm
    Gönderi içeriği: Octopus Analog Photocell Brick ve bağlantı kartı
