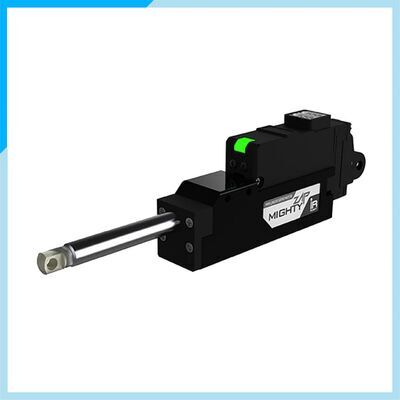

Mighty Zap Kuvvet Kontrollü Lineer Servo Aktüatör (12Lf-10F-53)

Mighty Zap Kuvvet Kontrollü Lineer Servo Aktüatör 53mm (strok), 10:1, RS-485, 10N@110mm/s, 12V (12Lf-10F-53)

Mighty Zap Lineer Servo Aktüatörler mini boyutlu ancak işlevselliği, sağlamlığı ve çeşitliliği bakımından oldukça iddialı bir endüstriyel aktuatör grubudur. Fabrika otomasyon uygulamalarında, test ve kalibrasyon platformlarında, robotik uygulamalarda, insansız hava araçları ve profesyonel dronelarda, medikal cihazlarda ve laboratuvar cihazlarında ve eğitim-hobi uygulamalarında çok sık kullanılmaktadır. IR Robots tarafından üretilen bu aktuatörler pozisyon ve kuvvet kontrollü olarak iki farklı kontrol seçeneği sunar ve TTL/PWM veya RS-485 üzerinden haberleşme sağlayan çeşitlere sahiptir. Mighty Zap aktuatörler 1 senelik üretici garantisine sahiptir. 12Lf-10F-53 kodlu bu servo aktuatör, 53mm strok (hareket uzunluğu - toplam uzama) değerine sahiptir. Kuvvet kontrollü bir servo aktuatör olan bu ürün IR Robot 'un yeni ürün gamı içerisindedir ve pozisyon kontrolü yanında kuvvet ve hız kontrolü de sağlamaktadır.  Redüktör oranı 10:1'dir. 12Lf-10F-53, 12mm çaplı çekirdeksiz bir motora sahiptir.  12V nominal gerilim ile 10N (maksimum 20N) kuvvet üretebilir ve 10N kuvvet altında 110mm/s mil hareket hızına sahiptir. Ancak nominal yük altında sürekli çalıştırılmaması veya duty cycle (görev çevrimi) değerinin %50 veya daha düşük olarak ayarlanması önerilmektedir. 1600mA, 800mA ve 100mA akım değerlerinde sırasıyla 60N, 40N, 19N stall kuvvetine sahiptir. 12Lf-10F-53, veri ve komut iletimi için RS-485 haberleşme arayüzüne sahiptir.

12Lf-10F-53 aktuatör hareket özellikleri, haberleşme ayarları ve hata kontrolü MightyZAP Manager arayüz programı kullanılarak PC üzerinden yapılabilir.


Yazılım üzerinden sağlanabilecek bazı işlemler:

-  Çeşitli işletim parametreleri ve bellek parametreleri için ayar yapma
-  Basit Hareket Testi
-  Sistem sıfırlama ve Firmware güncellemesi
-  Motor Çalışma Hızı, Gerilim, Sıcaklık, Konum, Güncel gerçek zamanlı izleme


ÖZET

Kuvvet Kontrollü Lf serisi doğrusal motorlar için genel özelliker:

o  Pozisyon kontrolünün yanında dinamik kuvvet ve hız kontrollü çalışma sağlama
o  Yerleşik sürücü devresi, konum sensörü, DC motor ve redüktör (dişli) kutusu
o  12 mm çaplı çekirdekli motor serisi
     -->  Çekirdeksiz motor, kuvvet ve dayanıklılık açısından çekirdekli motora göre üstündür.
     -->  27-40-53-90 mm strok seçenekleri
o  Hız, Nominal Yük ile ters orantılıdır, bu nedenle Anma Yükü ne kadar büyük olursa hız o kadar düşük olur.
     -->  Her strok değeri için 12N-100N nominal yük
o  RS-485 veya TTL / PWM haberleşme desteği
    -->  TTL / PWM iletişim versiyonu, giriş TTL / PWM sinyalini otomatik olarak tanıyarak çalışır.
    -->  PWM iletişimi kullanılırken, geri bildirim verileri alınamadığında yalnızca konum komutu kullanılabilir.
o  32Bit Mikro denetleyici, yüksek çözünürlüklü (4096) A/D dönüştürücü.
o  Potansiyometre ile mutlak konum algılama.
o  Akım geri besleme ile stall kuvvet ve akım kontrolü sağlama
o  Belli bir süre için sabit kuvveti sürdürmek mümkündür (Gripper vb. için...)
o  Metal alaşımlı çubuk.
o  Mühendislik plastiğinden kasa (27 mm stroklu versiyon).
o  Alüminyum strok gövdesi ve mühendislik plastiğinden motor muhafazası (40mm / 53mm / 90mm).

Teknik Özellikler:

Paket içeriği

1- Mafsal Altlığı x1
2- Mafsal x1
3- Mafsal Şaftı x1
4- Mil Ucu Başlığı x1
5- M3 Somun x3
6- M2.5x6 Vida x3
7- Kablo (F tipi için) : 4 Pin Molex to Molex (RS-485) x1
8- Kablo (PT tipi için): 3 Pin molex to Molex (TTL) ve S-02 to Molex (PWM) (S-02 to Molex sadece nüveli motorlarda!) x1
9- Soket başı (M3.0x8) montaj vidası X3 (40mm/53mm/90mm stroke opsiyonları için)
10- Soket Seti Vidası x1
11- M3 Somun için Anahtar x1
12- 12Lf-10F-53 Aktuatör x1
