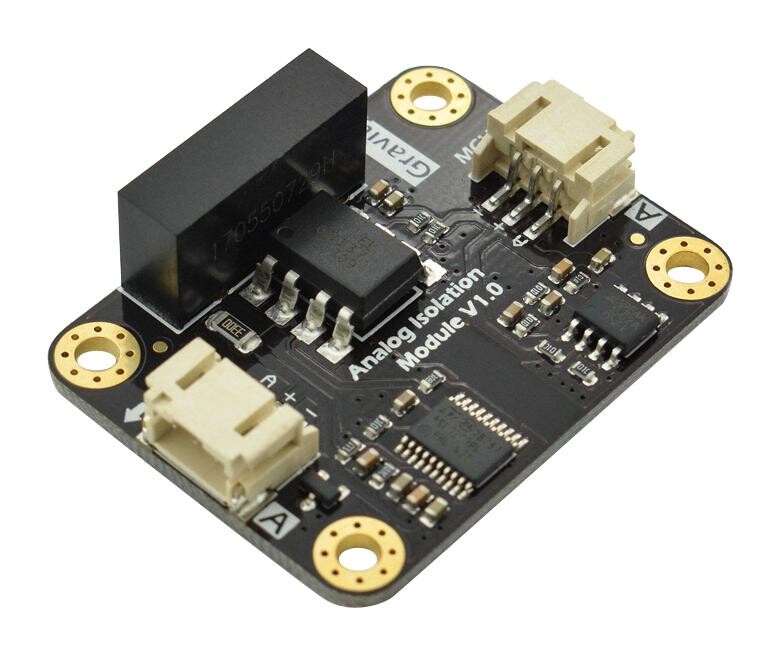

Gravity: Analog Sinyal İzolatörü DFR0504

Gravity: Analog Sinyal İzolatörü DFR0504

Birçok durumda, sensörlerin güvenilir şekilde çalışmasını sağlamak için elektriksel izolasyon gereklidir. pH sensörleri ve iletkenlik sensörleri gibi bazı sensörler birbirleriyle etkileşime girer ve aynı güce bağlandıklarında aynı ortamda düzgün ölçüm yapmazlar. Sensörlerin parazitsiz, istikrarlı ve güvenilir bir şekilde çalışmasını sağlamak için sinyal ve gücün izole edilmesi gerekir.

Gravity Analog Sinyal İzolatörü sensörler arasındaki elektriksel paraziti önlemede etkilidir. Bu modül, sensörü doğrudan besleyebilen yerleşik bir 5V izole güce sahiptir. Bu nedenle, harici güç hazırlamanıza gerek yoktur, bu kadar kolay ve pratik!

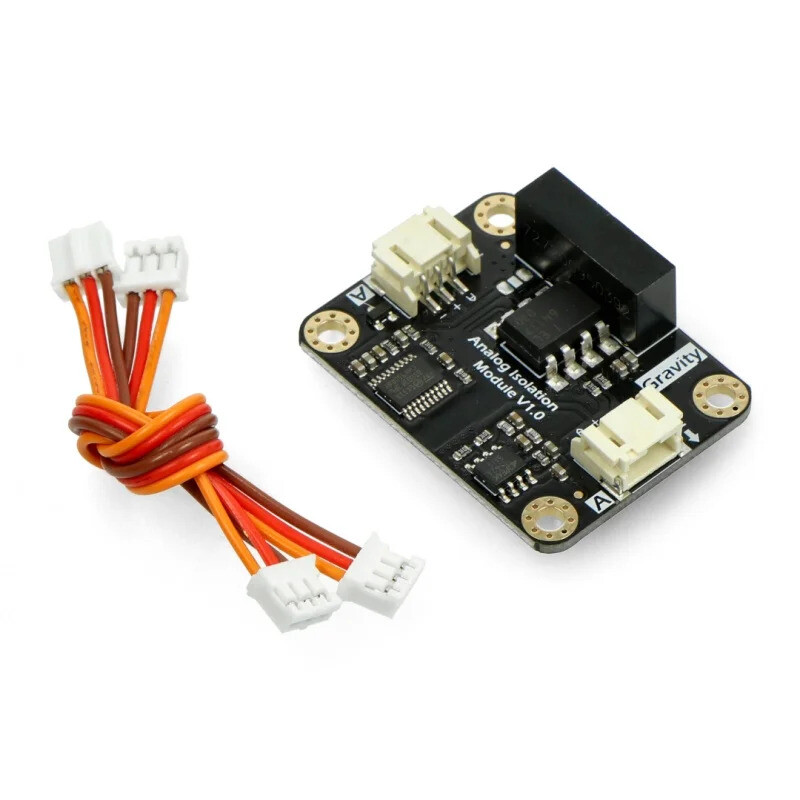

Kabloların konektörü DFRobot 3Pin analog sensör için özel olarak tasarlanmıştır, tak ve çalıştır, lehimlemeye gerek yoktur. Analog sinyal iletim oranı 1:1'dir, bu da bu modül devreye bağlandığında sensörlerin çıkış sinyalleri üzerinde çok küçük bir etkiye oluşturur.

ÖZET

-  Çalışma Gerilimi: 5.0V
-  Tepki Süresi: 4 saniye (Tip)
-  İki Terminal Arasındaki Analog Hata: <± 20mV (Tip)
-  Konektör Tipi: PH2.0-3P
-  Yüksüz Akım: 75mA
-  Boyut: 42 * 32mm / 1.65 * 1.26 inç
-  İzolasyonsuz Terminal (MCU Terminali)
      o Besleme Gerilimi: 5.0 ± 0.1V
      o Analog Çıkış: 0 ~ 5.0V
-  İzolasyon Terminali (SEN Terminali)
      o Çıkış Gerilimi: 5.0 ± 0.2V
      o Analog Giriş: 0 ~ 5.0V
