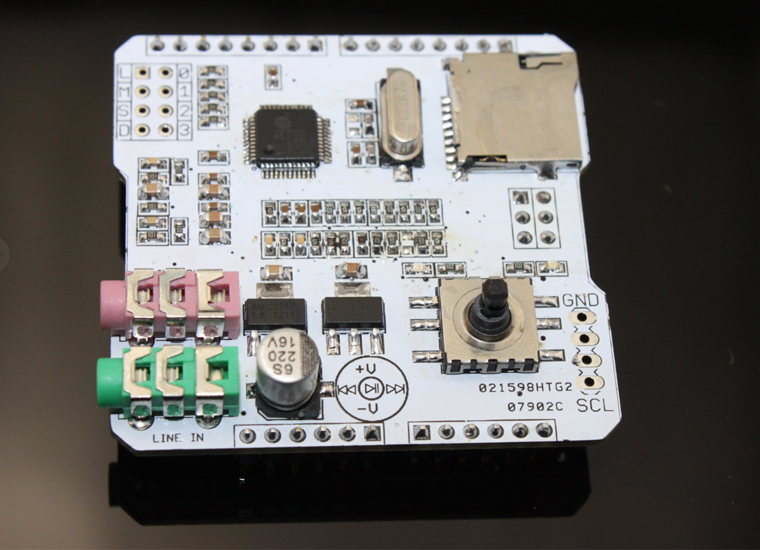

Freaduino MP3 Müzik Shield Kartı SHDMP3

İşte projelerinize işitsel unsurları da ekleyebileceğiniz bir kart: Freaduino MP3 Music Shield. Freaduino MP3 Music Shield  SPI ve I2S arayüzü, mikroSD soketi ile harici hafızalardan çeşitli formatlardaki verileri okuyabilmesi, müzik dosyaları arasında kolayca geçiş yapmanızı sağlayan çok fonksiyonlu butonu ile projenizde ses dosyalarını işleyebilmeniz için oldukça ideal bir shield kartıdır. Freaduino MP3 Music Shield üzerinde ses dosyalarının kodlanmasını ve okunmasını sağlayan VS1053b adlı entegre (IC) bulunmaktadır. Bu IC ile MP3/WAV/MIDI/Ogg/Vorbis  formatlarında odyo (audio) dosyalarınızı kolayca okuyabilirsiniz. Ayrıca kart üzerinde bulunan joystick ile ses kısma/ses arttırma/önceki/sonraki/dosya durdurma gibi işlemleri yapabilirsiniz. Yine MicroSD kart üzerinde bulunan uygun formattaki dosyalar Arduino kütüphaneleri kullanılarak oynatılabilir. Freaduino MP3 Music Shield, Arduino Mega ve Seeeduino Mega kartlarıyla uyumludur ve kayıt işlemi için bu kartlarla beraber kullanılabilir.

MP3 Player Shield üzerinde Odyo (Audio) çıkışı elde etmek için kullanıcıya uygun bir çözüm sunulmuştur:  3.5mm'lik stereo çıkışlı yerleşik odyo jack! Harici olarak enerjilenen hoparlörler bu jacka doğrudan bağlanabilir fakat düşük empedanslı pasif hoparlörleri sürmek için VS1053B yeterli akım sağlayamaz! Kulaklıklar ise sorunsuz olarak bu jacka takılıp kullanılabilir.

Mikro SD kartı kullanmadan önce kart üzerinde bazı uyarlamalar yapılmalıdır. Öncelikle kart hafıza formatının FAT16 veya FAT32 olduğundan emin olunmalıdır. Bu işlem, kart kullanımından önce mutlaka yapılmalıdır! Daha sonra müzik dosylarının hazırlanması aşamasına geçilebilir. VS1053B entegresi MP3, AAC, WMA, MIDI ve Ogg Vorbis formatlı dosyları desteklemektedir. Örnekleme ve bit oranı olarak da farklı seçenekler (Datasheet bölüm 8 sayfa 26) mevcuttur. Örneğin Mp3 dosylar için bit oranı 320 kbps ve örnekleme hızı 48 KHz'dir. Son olarak Mp3 dosyalarınızı kart üzerine yüklemeden önce isim formatını "8.3" formatına uydurmalısınız. Diğer bir deyişle isim uzunluğu 8 karakter, dosya format uzunluğu 3 karakter olacak şekilde girilmelidir. Örnek : "robot001.mp3"
