SparkFun Flex Sensör 4.5 İnç

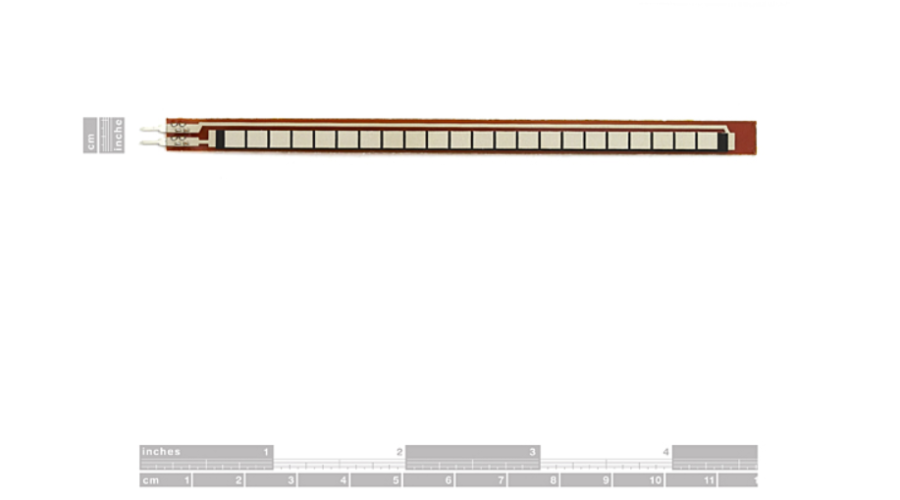

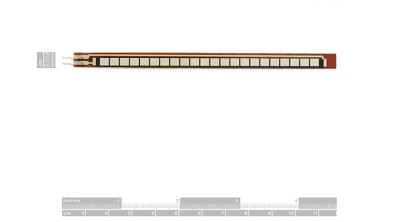

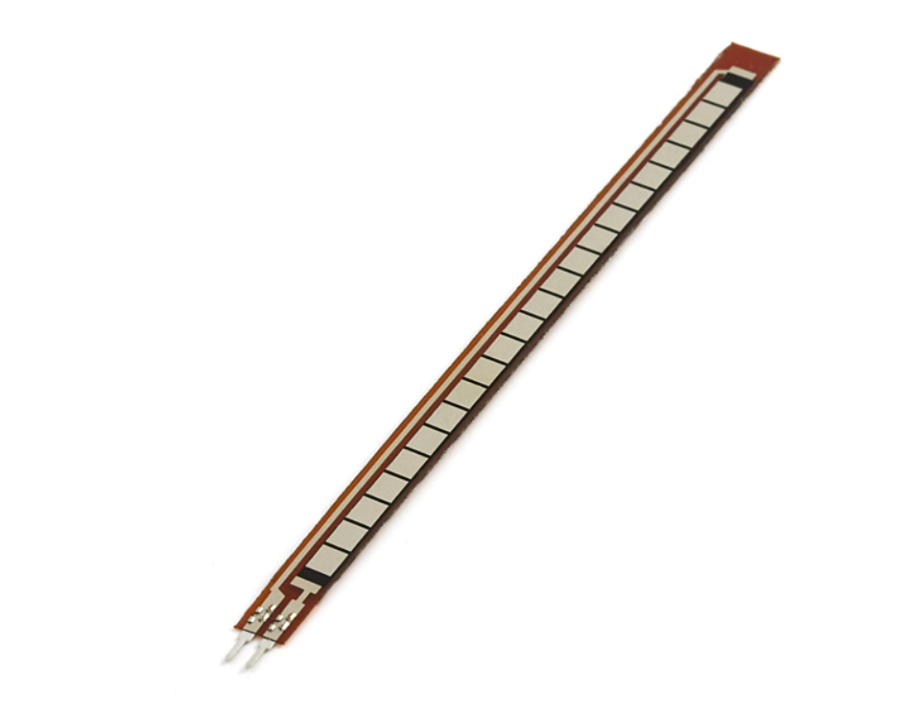

SparkFun Flex Sensör 4.5 İnç ( Esneklik - Direnç Sensörü )

Flex sensör, maruz kaldığı bükülmenin (esnetilme) derecesine göre direnci artan bir sensördür. Bükülmemiş halde 30k dirence sahip olan Sparkfun Flex sensör, 90 derece büküldüğünde uçları arasında 70k direnç okunabilir.  Sparkfun Flex sensör bir statik voltaj bölücü ile kombin edildiğinde, bir mikrodenetleyicinin analog-dijital çeviricisi tarafından okunanan değişken bir voltaj elde edilebilir.



Sparkfun Flex sensör bir yönde bükülmeye karşı doğru sonuçlar üretir; diğer yönde büküldüğünde istenmeyen değerler görülebilir ve sensör zarar görebilir. Bükülmeye duyarlı taraf bir çeşit polimer yapıya sahiptir ve iletken partiküller içerir. Bükülme gerçekleştiğinde bu partiküller polimer yapı içinde birbirinden uzaklaşır ve 50k-70k aralığında direnç üretirler.



SparkFun Flex sensörler iki boy olarak mevcuttur:  2.2" (5.558cm) ve 4.5" (11.43cm)

Sensör uçları yarı iletken malzeme ile kontak sağlayacak şekilde esnek bir malzemeye tutturulmuştur. Proje gereklerine ve beceri düzeyinize göre sensör bağlantısını uyarlayabilirsiniz. Bunun yanında sensör üzerindeki uçlar breadboard uyumludur ve dişi jumperlar ile breadboard deliklerine kolayca takılabilir.

Kullanım Alanları

- Açısal Yer Değiştirme Ölçümü
- Diğer Kullanımlar
  - Robotik
  - Oyun (Sanal Hareket)
  - Tıbbi cihazlar
  - Bilgisayar Çevre Birimleri
  - Müzik Enstrümanları
  - Fizik Tedavi

Bağlantılar

• Datasheet (FS7548)
• ITP Sensor Workshop
• Hookup Guide
