Actuonix L16-140-35-12-P, Pozisyon Geri Beslemeli Mikro Lineer Aktüatör

Actuonix L16 Ailesi Elektrikli Mikro Lineer Aktüatör - Pozisyon Geri Beslemeli ( -P ), Rod ( Piston ) Tipli, 140mm Strok, 35:1, 12V

Actuonix markasının tercih edilen ve uygun fiyatlı lineer aktüatör serisinden ( L16-P, L16-R ve L16-S ) biri olan L16-P, dahili bir mikrodenetleyici veya limit switch barındırmayan ancak analog pozisyon geri besleme (position feedback actuator) sinyali üreten yerleşik bir analog potansiyometreye sahip  rod ( piston ) tipli bir doğrusal eyleyicidir. LAC kontrol kartıyla kullanıldığında endüstriyel ve servo motor arayüzlerine sahip bir doğrusal eyleyici (linear actuator) olarak kullanılabilir!

L16 ürünler, L12 ailesine hem daha güçlü hem daha hızlı bir aktüatör ( motor ) grubudur ve etkileyici bir şekilde küçük bir tasarıma sahiptir (L12'den sadece bir miktar bütüktür). Bu özelliğiyle L16 ailesi ve L16-P serisi; kısıtlı alanda yüksek güç gerektiren robotik, medikal esntrümantasyon kendin yap (DIY) otomotiv ve ev içi uygulamalarda kullanılır.

L16-P (feedback actuator) hakkıdaki diğer yapısal bilgiler kullanım ipuçları:

i)

 Strok boyu: 50mm 100mm ve 140mm

 Güç seçenekleri: 50N (35:1), 100N (63:1), 200N (150:1) [yüksüz hızlar sırasıyla 32mm/s - 20mm/s - 8mm/s]

 Çalışma gerilimi: 12V nominal

 Kullanım: harici mikrodenetleyici (örneğin Arduino) veya LAC kartı ile

ii)

Yukarıdaki resimde L16 grubunun farklı redüksiyon oranlarına sahip aktuatörlerinde kuvvet-hız ve akım-kuvvet grafikleri gösterilmektedir. Buna göre, 150:1 redüksiyon oranına sahip bir L16 aktuatör en düşük hızla hareket ederken en fazla itme-çekme kuvvetini üretebilir. 35:1 bir redüksiyon oranına sahip bir aktuatör için ise üretilen aynı kuvvet için 150:1'e göre daha hızlı olduğu görülmektedir.

iii)

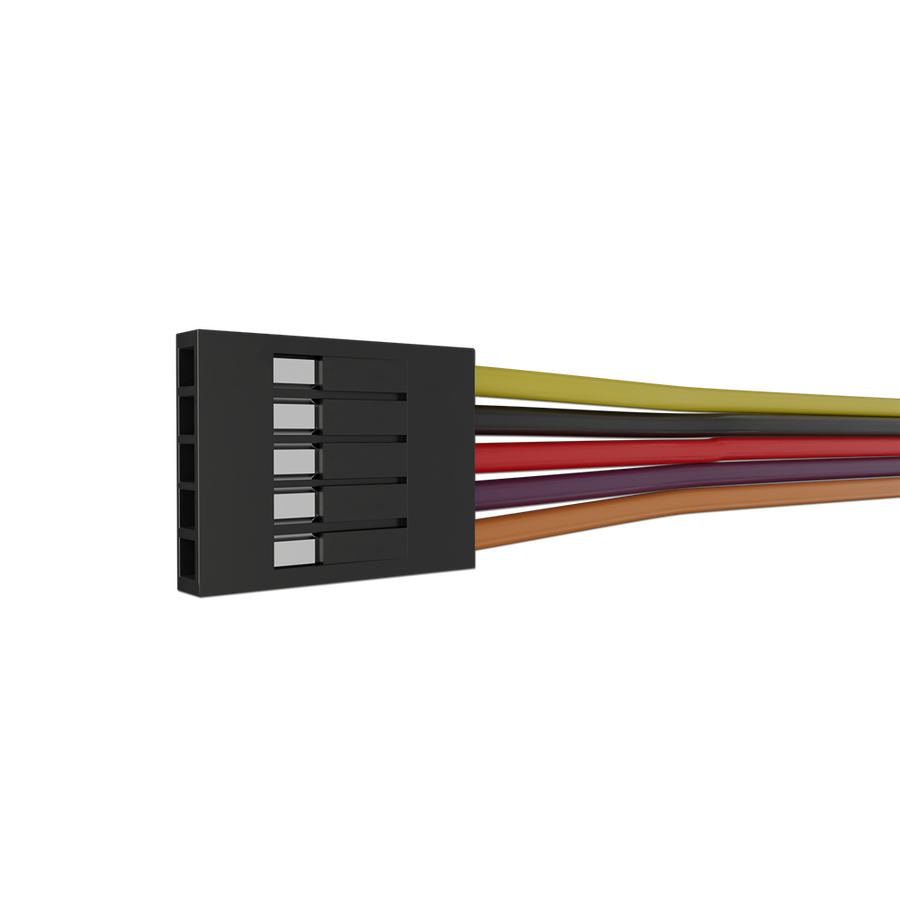

Actuonix L16-P serisi aktuatörleri kontrol etmek oldukça kolaydır. Motor bağlantısı 5 kablo ucuna sahip bir konektör vasıtasıyla olur.  LAC karta özel konfigürasyon yazılımı üzerinden; 0-3.3v, 4-20mA, PWM, RC servo kontrol arayüzlerine sahip olursunuz. Bu, hem L12-I fonksiyonelliğini kazanmanız hem de LAC yazılımı ile bazı parametrik uyarlamalar yapabilmeniz demektir!!!

iv)

Ayrıca Actuonix L16-P serisi aktuatörler ya bir harici mikrodenetleyici ile ya da Actuonix LAC kartı ile kullanılabilmektedir. L16-P serisinde LAC konfigürasyon yazılımı üzerinden uyarlanmış strok boyları, hız, hassasiyet (sensitivity) ve stall koruma işlevleri elde edebilirsiniz. LAC + L16-P kombinasyonu aktüatörünüzü bir lineer servoya dönüştürür.

v)

Actuonix L16-P lineer aktüatör için öne çıkan diğer bir özellik motor için yaklaşık 20.000 stroke (adım uzunluğu- maksimum düzeyde uzama ve kısalma sayısı) gibi ömür tayin edilmiştir.

vi)

Tüm Actuonix doğrusal aktuatörler montajlamayı kolaylaştırmak için donanım/montajlama kiti ile birlikte gönderilir.

L16-P Lineer Aktüatör Çeşitleri

Diğer Seçenekler

L16-P Lineer Aktuatör Ailesi Özellikleri ( ÖZET )

Çizim

Bağlantılar
