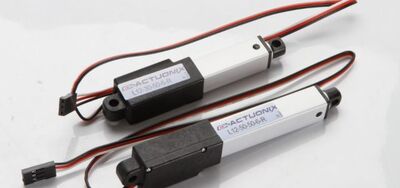

Actuonix L12-30-100-6-R, Mikro Lineer SERVO Aktüatör - Rod ( Piston ) Yapılı ve RC Arayüzlü ( -R ), 6V, 30mm Strok, 100:1
Actuonix L12 lineer aktüatör çeşitleri; kontrol yöntemine göre limit sviçli (-S), potansiyometre ile pozisyon geri beslemeli (-P), yerleşik mikrodenetleyiciye sahip (-I) ve standart hobi tip RC servo motor arayüzlü (-R) olmak üzere dörde ayrılır. Servo motor kontrol arayüzlü ve Arduino kontrollü L12-R serisi;
o 30mm, 50mm ve 100mm olmak üzere 3 strok opsiyonu
o Farklı büyüklükte yükler için 22N , 42N ve 80N max kaldırma kuvveti oluşturabilen 3 redüksiyon oranı opsiyonu ( 25mm/s, 13mm/s, 6.5mm/s yüksüz hız )
o 6V gerilimi seçeneği ile toplamda 9 çeşidi vardır!
Actuonix L12-R servo aktuatörler; RC model oyuncaklarda (damper kasası, ekskavatör, dozer, yükleyici, model uçak ), açılır kapanır tente ve güneşlik motorizasyonu, kamera sabitleyici (camera gimbals) ve farklı robotik mimarilerde tercih edilmektedir.
Actuonix L12-30-100-6-R lineer servo aktüatörün ( servo motor ) önemli özellikleri:
i) L12-R lineer servo motor serisi, standart hobi servoların doğrudan yerini alabilir. İster bir RC receiver ister Arduino mikrodenetleyici kartı isterse bir VEX mikrodenetleyici tarafından kontrol edilsin, projenizde doğrusal itme-çekme hareketi yapabilen bir elektrikli piston görevi alır.
ii) Actuonix L12-R doğrusal servolar, standart servo bağlantısı olan 3'lü konektöre (GND, PWR ve Kontrol sinyalleri ) sahiptir.
iii) L12-R serisinde, 12V besleme gerilimi ve 10mm'lik stroke (stroke) seçenekleri mevcut DEĞİLDİR!
iv) L12-R serisi ürünler; eloksallı alüminyum şaft, ( siyah plastik aksam içerisinde ) metal redüktörlü DC motor, prinç vidalar ve çelik yapılı yatak ve kontrol elektroniğinden oluşmaktadır.
v) L12-R birçok RC receiver ile tak-çalıştır ( plug & play ) yapıda çalışacak uyumluluğa sahiptir. Ancak R6014FS gibi 2.7V çıkış veren Futuba receiver lar ile uyumsuzdur. Sinyal seviyesini 6V'a çekmek için Smart Fly Power Expander veya Orbit Power Jack gibi regülatörler kullanılabilir.
Ayrıca her L12-R serisi lineer servo motor; kelepçe, braket, somun, vida gibi elemanlardan oluşan montaj donanım kiti ile gönderilir!
L12-R Lineer Aktüatör Çeşitleri
Bu ürün L12-30-100-6-R :
L12-30-100-6-R L12 30 100 6 R Rod (piston) tipinde 30mm strok boyuna sahip 100:1 redüksiyon oranına sahip 6V Nominal gerilim ile çalışan Kontrol: RC Hobi servo ve Arduino arayüze üzerinden
Diğer Seçenekler:
Redüksiyon oranı 50:1 100:1 210:1
Strok10mm X X X 30mm √ √ √ 50mm √ √ √ 100mm √ √ √
L12 Lineer Aktuatör Sınıfı Özellikleri ( ÖZET )
Redüksiyon 50:1 100:1 210:1 Tepe Güç Noktası 17N @ 14mm/s 31N @ 7mm/s 62N @ 3.2mm/s Tepe Verim Noktası 10N @ 19mm/s 17N @ 10mm/s 36N @ 4.5mm/s Maks Hız (yüksüz) 25 mm/s 13 mm/s 6.5 mm/s Maks Kuvvet 22N 42N 80N Tersine Sürme 12N 22N 45N Strok 10mm 30mm 50mm 100mm Ağırlık X 34g 40g 56g Konumsal Doğruluk X ±0.2mm ±0.3mm ±0.5mm Maks Yanal Kuvvet X 40N 30N 15N Kapalı uzunluk X 82mm 102mm 152mm Pot (-I,-R-,-P) X 3kΩ/mm ± 30% 6 kΩ/mm ± 30% 11 kΩ/mm ± 30% Voltaj Opsiyonları 6V Maks Giriş Voltajı 7.5V Standby Akımı 7.2mA Stall Akımı 460mA Çalışma Sıcaklığı –10°C to +50°C Maks duty cycle % 20 Gürültü 55 dB at 45 cm IP koruma sınıfı IP-54 Mekanik Backlash 0.2mm Maks Statik Kuvvet 200N Bağlantılar
L12 Serisi Aktuatör Datasheet: Actuonix L12 Datasheet
L12 Serisi 3D Model (IGES) 10, 30, 50 and 100mm: L12 3D Models (IGES)
L12 Serisi 3D Model (STP): L12 3D Model (STP)
-
