Actuonix L12-10-100-6-P, Pozisyon Geri Beslemeli Mikro Lineer Aktüatör, 6V
- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (0)
-

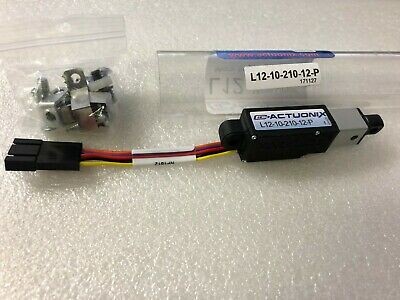

Actuonix L12-10-100-6-P, Mikro Lineer Aktüatör/Motor - Rod ( Piston ) Tipli ve Pozisyon Geri Beslemeli ( -P ) - 6V, 10mm Strok, 100:1
Actuonix L12 lineer aktüatör çeşitleri; kontrol yöntemine göre limit sviçli (-S), potansiyometre ile pozisyon geri beslemeli (-P), yerleşik mikrodenetleyiciye sahip (-I) ve standart hobi tip RC servo arayüzlü (-R) olmak üzere dörde ayrılır. Pozisyon geri beslemeli ( L12-P ) grupta yer alan bu ürünün;
o 10mm, 30mm, 50mm ve 100mm olmak üzere 4 strok opsiyonuo Farklı büyüklükte yükler için 22N, 42N ve 80N kuvvet oluşturabilen 3 redüksiyon oranı opsiyonuo 6V ve 12V olmak üzere 2 besleme gerilimi seçeneği ile toplamda 24 çeşidi vardır!Diğer Actuonix doğrusal motorlar kullanım alanlarına benzer şekilde L12-P serisi de bir elektrikli piston olarak; akıllı mobilyacılık ( TV ve masa liftleri, gizli çekmece ) uygulamalarında, robotik hareket sistemlerinde, güneş ışığı takip yapıları ve tıbbi ekipmanlarda, bazı endüstriyel otomasyon uygulamalarında sık tercih edilir!
Actuonix L12-10-100-6-P lineer aktüatörün ( doğrusal eyleyici ) önemli özellikleri:
i) L12-P serisi ürünler üzerinde, dahili bir denetleyici veya limit switch yoktur. Bunun yerine analog pozisyon geri besleme (position feedback) sinyali sağlayan bir potansiyometre mevcuttur.ii) L12-P serisi ürünler Arduino gibi harici kontrol kartları ile kontrol edilebildiği gibi esasında Actuonix'in LAC aktüatör kontrol kartı ile kullanıldığında oldukça zengin kontrol seçeneklerine kavuşur: LAC karta özel konfigürasyon yazılımı üzerinden USB portuyla ayrıca 0-5v, 4-20mA, PWM (RC servo) kontrol yöntemleri ile L12-P aktüatörü kontrol edebilirsiniz.
iii) LAC Kartı ile strok limiti uyarlamaları, hız (standart hızdan daha yavaş) ve hassasiyet uyarlamaları ve stall koruma gibi standart dışı gereksinimler karşılanabilir.
iv) L12-P seri eyleyicilerde konektör 5 uçludur. Aktuatör strok pozisyonu; 1 ve 5 (nolu) uçlardan kararlı bir düşük (low) ve yüksek (high) voltaj referansı sağlayıp uç 2’den pozisyon sinyalini okuyarak izlenebilir. 2 (nolu) uçtaki voltaj iki referans voltajı arasında aktuatör hareket (stroke) pozisyonuyla orantılı doğrusal bir şekilde değişecektir.
v) L12-P serisi diğer seriler ile benzer şekilde PMDC redüktörlü motor, eloksallı alüminyum şaft, pirinç vidalar, motor sürme ve kontrol elektroniği yapıları gibi yapılardan oluşur.

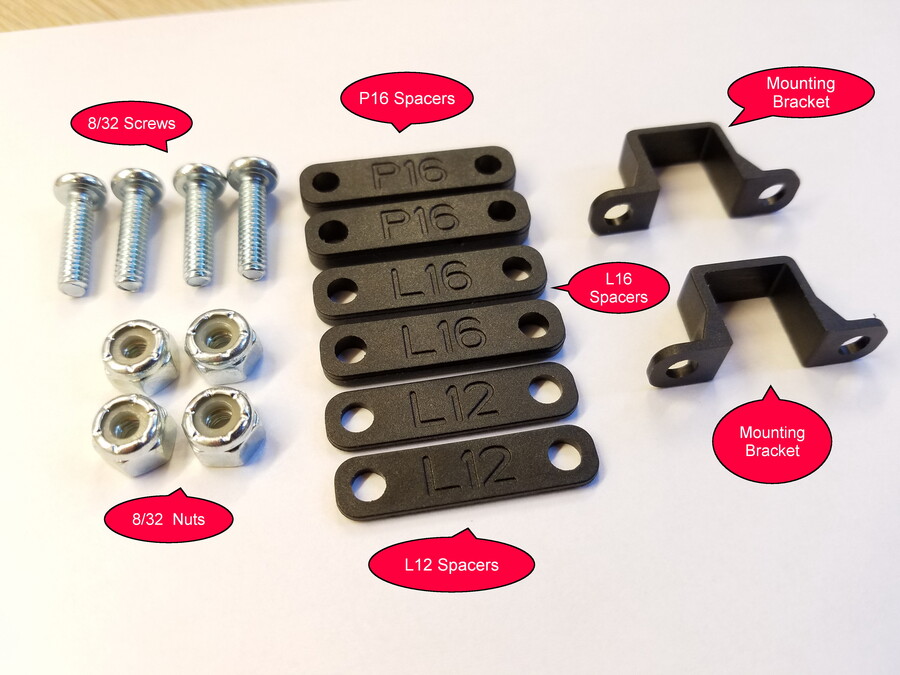

L12-P serisi aktuatörler montajlama kiti ile birlikte gelmektedir!
L12-P Lineer Aktüatör Çeşitleri
Bu ürün L12-10-100-6-P :
L12-10-100-6-P L12 10 100 6 P Rod (piston) tipinde 10mm strok boyuna sahip 100:1 redüksiyon oranına sahip 6V Nominal gerilim ile çalışan Kontrol: Dahili potansiyometre ile pozisyon kontrolü
Diğer Seçenekler:
Redüksiyon oranı 50:1 100:1 210:1
Strok10mm √ √ √ 30mm √ √ √ 50mm √ √ √ 100mm √ √ √
L12 Lineer Aktuatör Sınıfı Özellikleri ( ÖZET )
Redüksiyon 50:1 100:1 210:1 Tepe Güç Noktası 17N @ 14mm/s 31N @ 7mm/s 62N @ 3.2mm/s Tepe Verim Noktası 10N @ 19mm/s 17N @ 10mm/s 36N @ 4.5mm/s Maks Hız (yüksüz) 25 mm/s 13 mm/s 6.5 mm/s Maks Kuvvet 22N 42N 80N Tersine Sürme 12N 22N 45N Strok 10mm 30mm 50mm 100mm Ağırlık 28g 34g 40g 56g Konumsal Doğruluk ±0.2mm ±0.2mm ±0.3mm ±0.5mm Maks Yanal Kuvvet 50N 40N 30N 15N Kapalı uzunluk 62mm 82mm 102mm 152mm Pot (-I,-R-,-P) 1kΩ/mm ± 50% 3kΩ/mm ± 30% 6 kΩ/mm ± 30% 11 kΩ/mm ± 30% Voltaj Opsiyonları 12V / 6V Maks Giriş Voltajı 13.5V / 7.5V Standby Akımı 3.3mA / 7.2mA Stall Akımı 246mA / 460mA Çalışma Sıcaklığı –10°C to +50°C Maks duty cycle % 20 Gürültü 55 dB at 45 cm IP koruma sınıfı IP-54 Mekanik Backlash 0.2mm Maks Statik Kuvvet 200N Çizim
L12-P ile Düşünülebilecek Aksesuarlar
Bağlantılar
L12 Serisi Aktuatör Datasheet: Actuonix L12 Datasheet
L12 Serisi 3D Model (IGES) 10, 30, 50 and 100mm: L12 3D Models (IGES)
L12 Serisi 3D Model (STP): L12 3D Model (STP)
-
