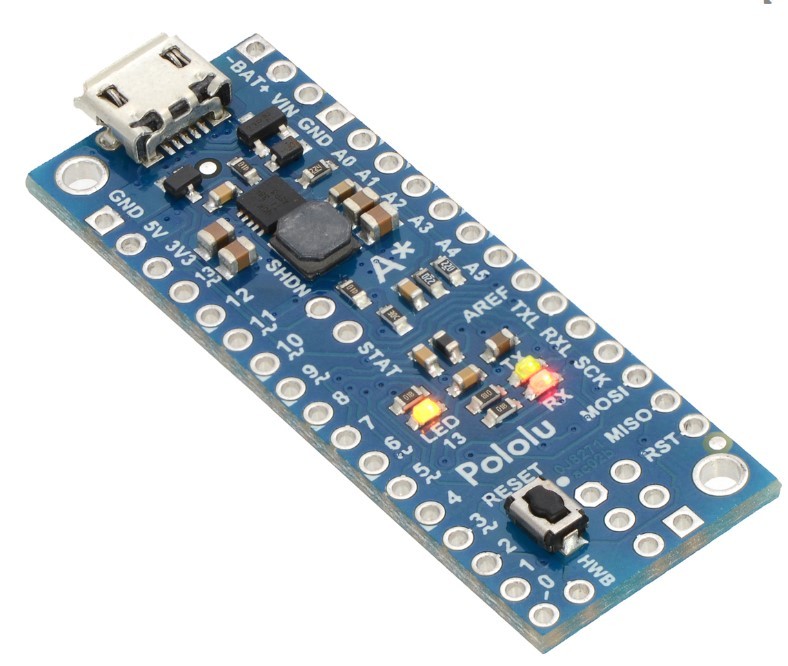

Pololu A-Star 32U4 Mini LV

A-Star 32U4 Mini LV, Microchip'ten (eski adı Atmel) gelen ATmega32U4'ü temel alan programlanabilir bir modüldür. Rakip ürünlerden farklı olarak, 2.7 V - 11.8 V arasında verimli bir şekilde çalıştırılmasına olanak sağlayan yerleşik step-up/step-down regülatörüne sahiptir. Kompak yapıdaki A-Star 32U4 Mini LV kartı, mikrodenetleyicinin 26 pinini de ulaşımı sağlamaktadır. Bunlardan 7'si PWM çıkışı 12'si ise analaog girişler olarak kullanılabilir. Ayrıca programlama mikro-USB arayüzünden ve önceden yüklemiş Arduino-uyumlu bootloader ile yapılabilir.

A-Star 32U4 Mini LV üzerinde, kartı daha da güçlendirmek ve kullanıcılar için çalışmayı kolaylaştırmak adına; USB mikro-B konektör, ISP headerı, reset butonu ve gösterge LEDleri gibi bazı bileşenler mevcuttur. A-star üzerinde Arduino Leonardo ve Micro üzerindeki işlemci vardır ve aynı saat freakansı ile çalışmaktadırlar.

A-Star 32U4 Mini LV farklı olan:
Her Mini kartı üzerinde harici beslemeden 5V kart besleme gerilim üretecek bir anahtarlamalı güç regülatörü barındırmaktadır. Mini LV için bu regülatör 2.7 V ile 11.8 V arasında giriş voltajından 5V çıkış üreten bir TPS63061 switching step-up/step-down (buck-boost) anahtarlamalı güç kaynağıdır. Ayrıca güçlü bir besleme voltajı seçim devresi, anahtarlamalı regülatör veya USB gücü arasında kesintisiz geçişler sağlar ve aşırı akım ve ters voltaj koruması, kartın istenmeyen durumlara karşı korunmasına yardımcı olur. Mini LV ile batarya kullanımı da efektif hale gelmektedir. Çeşitli durumlarda nominal voltaj değerlerinin altına inmiş gerilimlere sahip bataryalar Mini LV'yi beslemek için kullanılarbilir (Örneğin 9V nominal değerli bir pil 6v yerine 3v gerilimlere kadar besleme olarak kullanılabilir.)
Ayrıca Mini LV üzerinde Arduino benzerlerine göre daha fazla işlemci pinine ulaşılabilir.

Gerilim dönüşümleri %80-90 verimliliğe sahiptir ve giriş gerilimine bağlı çıkış akımları aşağıdaki grafikte gösterilmektedir.

Ürün Özeti

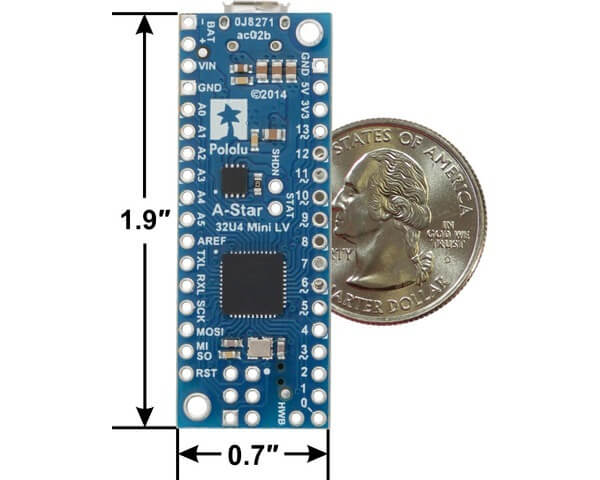

o Boyutlar: 1.9 ″ × 0.7 ″ (USB Micro-B konektör dahil )
o 16 MHz ATmega32U4 AVR mikroişlemci
o 32 KB flash (önyükleyici tarafından kullanılan 4 KB)
o 2,5 KB SRAM
o 1 KB EEPROM
o USB (12 Mbps)
o Arduino uyumlu önyükleyici ile önceden yüklenmiş
o ATmega32U4'ün tüm I / O pinleri kompakt bir yapıda mevcuttur
o Boardun iki yanında 26 genel amaçlı I/O pini
o 7 pin donanım PWM çıkışları olarak yapılandırılabilir
o Analog giriş olarak 12 pin yapılandırılabilir
o Kullanıcı tarafından kontrol edilebilir LEDler (3 adet)
o Yeniden başlatma tuşu
o USB'den veya harici bir kaynaktan beslenebilir
o Güç seçim devresi, güç kaynakları arasında kesintisiz geçiş
o Harici güç girişlerinde ters voltaj koruması

Pakete dahil olan parçalar:

A-Star 32U4 Mini LV
1×17-pin 0.1″ erkek header
2×3 header


	A-Star 32U4 Micro	A-Star 32U4 Mini ULV A-Star 32U4 Mini LV A-Star 32U4 Mini SV
Mikrodenetleyici	ATmega32U4	ATmega32U4
I/O pinleri	18	26
PWM çıkışları	7	7
Analog girişler	8	12
GND ulaşım noktaları	2	4
LED sayısı	2	3
Pushbuton	-	-
USB arayüz	var	var
Reset Buton	yok	var
Çalışma voltajı	5.5 V to 15 V	ULV: 0.5 V to 5.5 V LV: 2.7 V to 11.8 V SV: 5 V to 40 V
Regülatör tipi	5 V linear	5 V switching ULV: step-up LV: step-up/step-down SV: step-down
Regüleli akım	100 mA	ULV: 500 mA LV: 1 A SV: 800 mA
Boyutlar	1″ × 0.6″	1.9″ × 0.7″
Ağırlık	1.3g	3.4g
