SparkFun Parçacık Sensörü Breakout Kartı

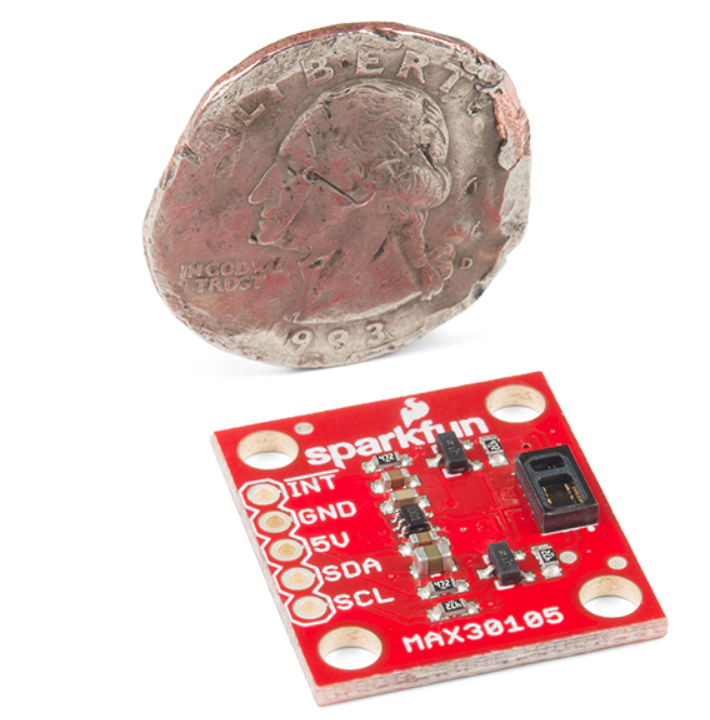

SparkFun Parçacık Sensörü Breakout Kartı MAX30105SEN-14045

SparkFun MAX30105 Parçacık Sensörü; mesafe algılama, kalp atış hızı, parçacık algılama ve göz kırpma hareketini algılamayı sağlayan güçlü bir sensördür. MAX30105, üç LED ve çok hassas bir foton dedektörü ile donatılmıştır.  MAX30105 Parçacık Sensörünün temellendiği çalışma metodu, farklı LED'lerin ışık darbeleri yayması ve ardından geri dönen ışığın aynı kart tarafından algılanması üzerinedir. Yansıtılan işaret temel alınarak farklı türdeki parçacıkları veya malzemeleri (oksijenli kan veya yangından çıkan duman gibi) tespit etmek mümkündür.

MAX30105; pals oksimetre işlevi de  dahil olmak üzere nesne algılama (presence sensing), kalp atışı çizimi ve kalp atış hızı izleme için kırmızı LED, yeşil LED ve bir IR (Kızılötesi) LED ile donatılmış bir breakout kartıdır. MAX30105, 5V'da çalışacak şekilde tasarlanmıştır ve hem 3.3V hem de 5V sinyal düzeyleri ile çalışan mikrodenetleyicilerle iletişim kurabilir. MAX30105 Breakout için tüm I2C iletişimi, bit kaydırma (bit shifting), register'lara yazma ve örnek okuma işlerini yapmanızı sağlayacak bir Arduino kütüphanesi de mevcuttur.

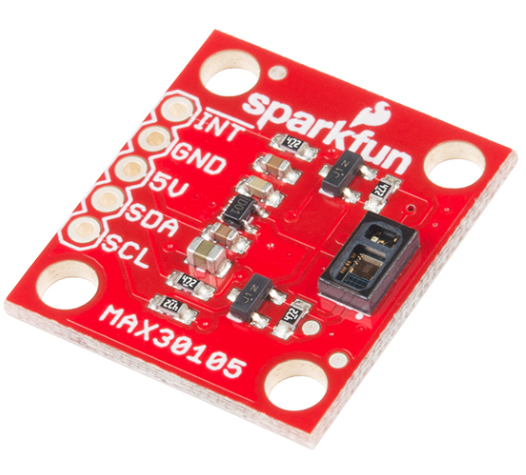

Kart üzerinde pin atamaları yukarıdaki şekilde gösterilmiştir ve ilgili tablo aşağıda verilmiştir.  GND/5V/SDA/SCL pin-out yapısı MAX30105 üzerinde standart olarak şekilde görüldüğü gibidir.

Kart üzerinde iki adet jumper bağlantısı da mevcuttur:

1- PU adlı jumper, kullanıcının 4.7k Ohm pull-up (PU) dirençlerini SDA ve SCL hatlarından ayırmasını sağlamak için birçok I2C haberleşme yapan kartta kullanılır. Varsayılan olarak, bu jumper kapalıdır, yani SDA ve SCL'de 4.7k pull-up dirençleri bağlıdır.

2- INT jumper bağlantısı, kesme pinindeki pull-up direncini kontrol etmek için kullanılır. INT jumperı varsayılan olarak kapalıdır, bu da kesme girişinin 4.7k ile beslemeye bağlandığı anlamaına gelir. MAX30105 üzerindeki INT pini open-drain'dir. I2C veriyolunuzda yalnızca bir kart varsa, bu jumper kapalı (iletimde) bırakılmalıdır.

Özellikler (ÖZET)



o  Built-in (yerleşik) Kırmızı, IR ve Yeşil LED'ler
o  5V çalışma (3.3V çalışmaya da izin verilmektedir, ancak bu gerilimde yeşil LED'in çalışması sorunlu olabilir)
o  Dahili 1.8V regülasyon ve I2C arayüz devresi
o  7.81pA'ya kadar ayarlanabilen hassasiyet
o  3200Hz maksimum örnekleme hızı
o  Built-in 32 sample FIFO (First In, First Out)
o  Uygulamalar arasında varlık algılama, mesafe algılama (maks. 18 "), pals oksimetre, kan oksijen doygunluk seviyesi (SpO2), duman ve partikül algılama bulunur.

Bağlantılar

• Schematic
• Eagle Files
• Hookup (Bağlantı) Guide
• Datasheet (MAX30105)
• MAX3010x Sensor Library
• GitHub
