Pololu MyoWare Kas Sensorü PL-2732

Name: Pololu MyoWare Kas Sensorü PL-2732
Brand: Pololu
SKU: 07.01.076.012
Price: 2352.72 TRY
Availability: OutOfStock

Ürün Kodu : 07.01.076.012

1.960,60 TL + KDV

2.352,72 TL (KDV Dahil)

Fiyatı Düşünce Bildir

Yorum Ekle

Açıklama:

Bu Ürün, Üretimi Durmuş Üründür!

YERİNE

Groove EMG Grafi Sensörü veya DFRobot EMG Sensörü

İnceleyiniz!

Stokta Yok Stoğa Düşünce Bildir

Ürün Özellikleri
Ödeme Seçenekleri
Yorumlar (0)

MyoWare Muscle Sensor (MyoWare Kas Elektriksel Potansiyel Algılama Sensörü)

MyoWare Kas Sensörü, biyomedikal EMG uygulamasına benzer şekilde kas kasılmasından kaynaklanan potansiyellerin okunmasını sağlar. Bu okunma işlevi EMG'deki gibi bir kağıt üzerine yazdırarak değil de bir servo motorun hareket ettirilmesiyle görsel olarak sağlanır.

Advancer Technologies'in MyoWare Kas Sensörü, bir kasın elektriksel aktivitesini ölçer, filtreler, düzeltir, güçlendirir ve projeleriniz için kas kontrollü yeni arayüzler sağlayan bir mikrodenetleyici tarafından kolayca okunabilen analog çıkış sinyali üretir. Üretilen analog sinyal bir ADC tarafından mikrodenetleyicilerin yorumlayabileceği dijital forma dönüştürülür ve A-star, Arduino gibi kartlarla kullanılabilir. Tüm bunların dışında kart üzerinde ham EMG çıkışı, ters gerilim besleme koruması, power anahtarı ve LED gösterge ışıkları mevcuttur.

Not: Ürünün cilde iyi temasını elektrot sağlar ve elektrotlar gönderi paketine dahil DEĞİLDİR!

MyoWare Kas Sensörünün Kullanımı

MyoWare Kas Sensörü kaslardaki aksiyon potansiyelini bir analog sinyal formatında sunar. Bu sinyal ADC ile dijitalleştirilebileceği gibi, Maestro servo kontrolcü gibi bir kontrol kartıyla servo motorları kontrol etmek üzere kullanılabilir (üstteki video). Elektrodun takılı olduğu kas grubu kasıldığında sensör çıkış gerilimi artar. Kas aktivitesi ile çıkış voltajı arasındaki fonksiyon sensör üzerindeki potansiyometre ile düzenlenebilir.

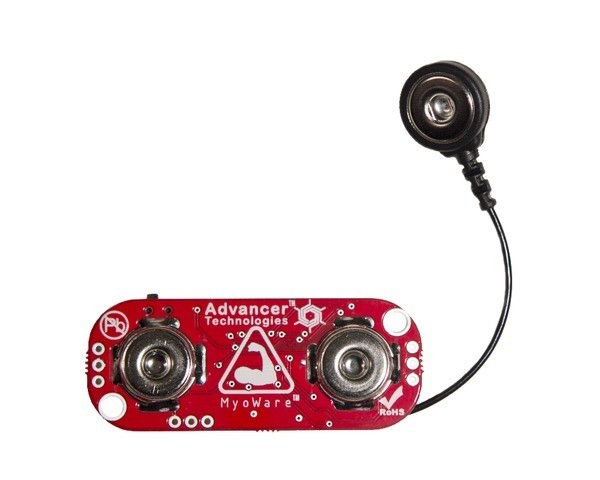

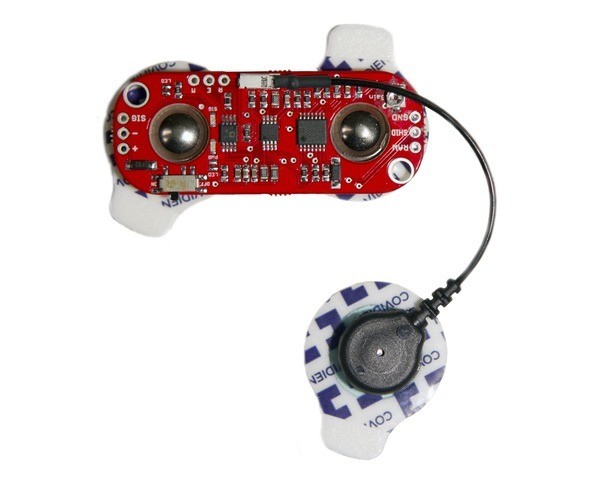

Sensör kartında alt kısımda deriye yapışacak iki elektrot (PCB üzerinde) ve bir de referans elektrodu olmak üzere 3 elektrot mevcuttur. Elektrot yerleşimleri yüzey ile iyi bir temas sağlayarak parazitik geilimler önlenebilir.

Özet

o Boyutlar: 2.1" X 0.8 ″ (yaklaşık 3 ″ uzunluğunda olan referans elektrot kablosu hariç)
o Çalışma voltajı: 2,9 V - 5,7 V (önceki sensör versiyonlarının aksine, negatif besleme gerekmez)
o 0 V ile + Vs arası analog voltaj çıkışı (besleme voltajı)
o Ayarlanabilir kazanç
o Hem EMG envelop hem de ham EMG çıkışları mevcuttur
o Gömülü elektrot bağlantıları - elektrotlar doğrudan MyoWare'e takılır (alternatif olarak harici elektrot kabloları bağlanabilir)
o LED Göstergeleri - bir güç LED'i ve bir kas büküldüğünde aydınlatan LED
o Güç düğmesi
o Ters voltaj koruması
o İki montaj deliği (M3 veya # 4 vidalar için uygun)
o Bilgilendirici kullanım kılavuzu ( Kullanım kılavuzu (datasheet) )
