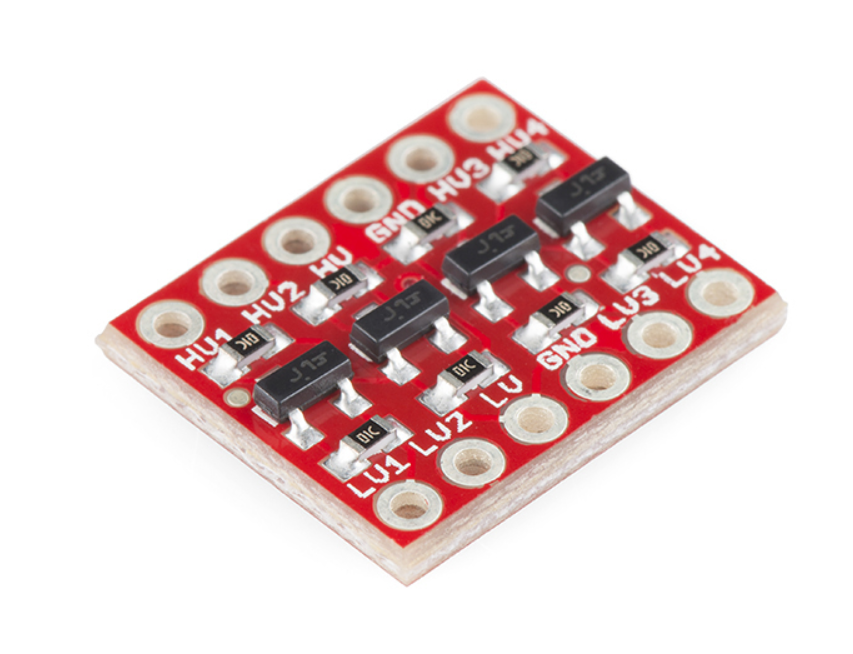

Sparkfun Logic Level Converter kartı farklı lojik düzeylerinde çalışan iki kartı birbirine bağlamak için kullanılır. Daha önce 3.3V I²C veya SPI sensörünüzü 5V bir Arduino karta veya 5V bir cihazı  3.3V Raspberry Pi, Arduino Due or pcDuino karta bağlama gereği duymuş olabilirsiniz. Bu durumda bu lojik seviyelerde işlev gören sistemleri birbiriyle uyumlu çalışacak şekilde dönüştürmek gerekmektedir ve Logic Level Converter bu fonksiyon için kullanılır. Ürün çift yönlü olarak çalışabilmektedir yani diğer tek yönlü çeviricilerden farklı olarak veri aktarımı hem low-high yönünde hem de high-low yönünde gerçekleştirilebilir.

Logic Level Converter içersinde level-shifting işlemi yapılarak 5V - 3.3V veya 2.8V - 1.8V dönüşümleri yapılmaktadır ve bunun için kart üzerindeki 4 kanal için N-channel MOSFET ve pull-up dirençleriyle oluşturulmuş basit bir yapı her kanal için tekrarlanır ve BD-LLC (bi-directional logic level converter) yapısı gerçeklenir.

BD-LLC'de toplam 12 pin vardır ve bunlar altı pinli iki paralel sıra şeklinde yerleştirilmiştir. Bir sıra tüm yüksek voltaj (örn. 5V) giriş ve çıkışlarına sahipken, diğer sıra düşük voltaj (ör. 3.3V) giriş-çıkışlarına sahiptir.

Voltaj girişleri:

HV, LV ve iki GND isimli pinler karta yüksek ve alçak gerilim referansları sağlar. Bu girişlerin her ikisine de sabit, regüle edilmiş bir voltaj sağlanması gerekir. HV ve GND girişlerine sağlanan voltaj, LV tarafına sağlanan voltajdan daha yüksek olmalıdır. Örneğin, 5V'den 3.3V'a arayüz yapıyorsanız, HV pinindeki voltaj 5V olmalı ve LV'deki voltaj 3.3V olmalıdır.

Veri Kanalları:

BD-LLC'de, her biri yüksek ve düşük voltajlara level-shifting ile dönüşüm sağlayabilen dört ayrı veri kanalı vardır. Bunun la ilgili veri kanlları HV1, LV1, HV2, LV2, HV3, LV3, HV4 ve LV4 olarak isimlendirilmiştir. Her etiketin (ismin) sonundaki sayı kanalın numarasını ve HV veya LV öneki ise kanalın high veya low tarafındaki pin bağlantısına işaret eder.

NOT:Level-shifting devrelerinin tümüyle dijital olduğu ve analog sinyal dönüşümü yapamayacağına dikkat edilmelidir.

Bağlantı Örneği (BD-LLC'yi SPI Bağlantısında Kullanma)



BD-LLC, kanal sayısıyla SPI bağlantısı iiçn tam uyumlu bir dönüştürücüdür zira SPI için de 4 bağlantı gerkmektedir ve bunlar: MOSI (master out, slave in), MISO (master in, slave out), SCLK (serial clock) ve CS (chip select) bağlantılarıdır. Her bir bağlantı BD-LLC'nin bir kanalına yönlendirilebilir. Yukarıdaki şekilde görüldüğü gibi bir Arduino kartı ADXL345 Breakout Kartına (2v-3.6v arası çalışır) bağlamak istediğinizde "low" pinlere ADXL345 takılırken "high" pinlere Arduino takılır ve SPI pin bağlantı sırası önemli değildir.

Özellikler (ÖZET)

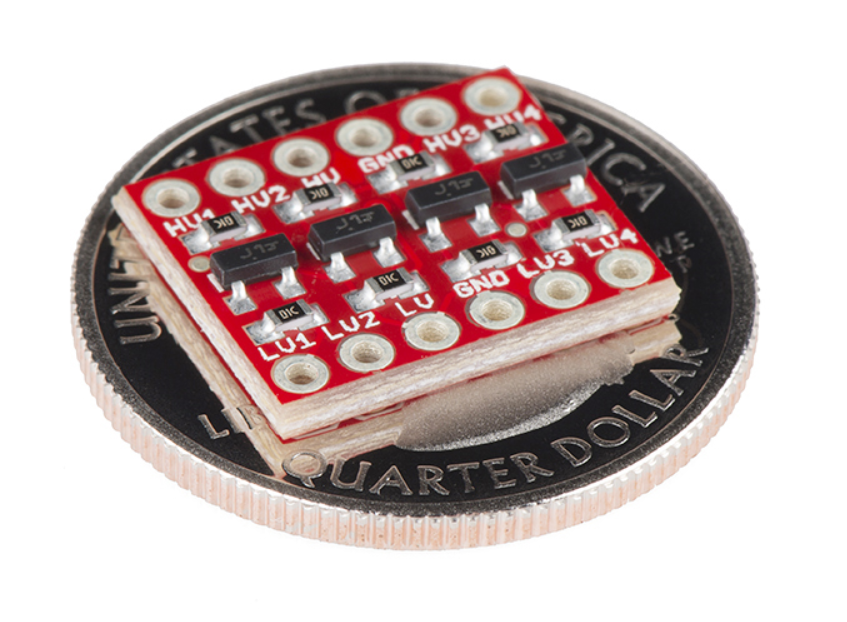

o   Boyut: 0.63 x 0.52" (16.05 x 13.33mm)

Bağlantılar

• Schematic (Şematik)
• Eagle Files (Eagle Dosyaları)
• Datasheet (BSS138)
• Hookup Guide
• GitHub
• Product Video (Ürün Videosu)
