Grove Nesne Algılama için 2 Kanal Endüktif Sensör
Grove İki Kanal Endüktif Sensör nedir?

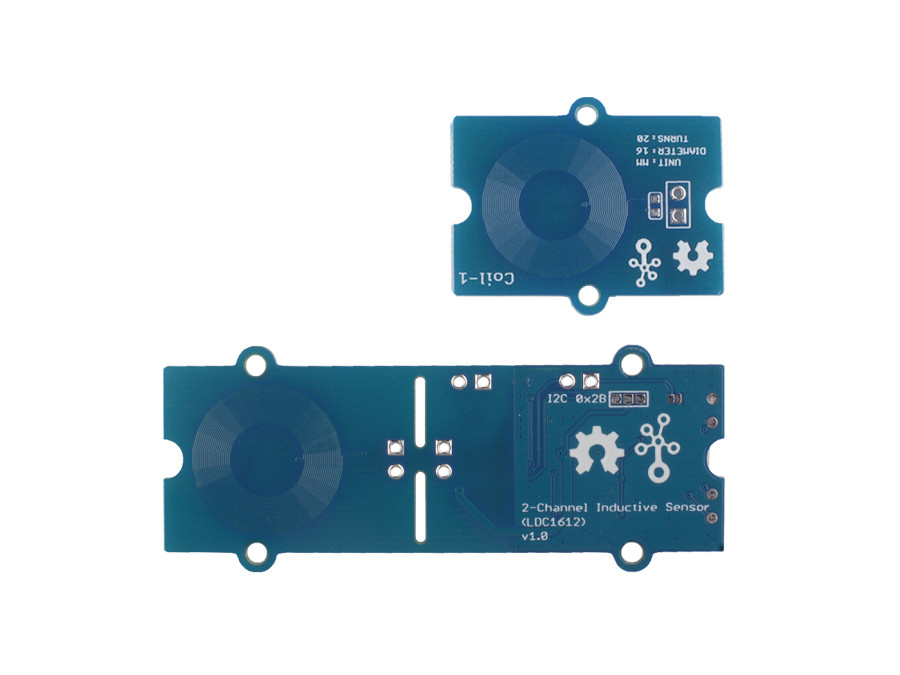

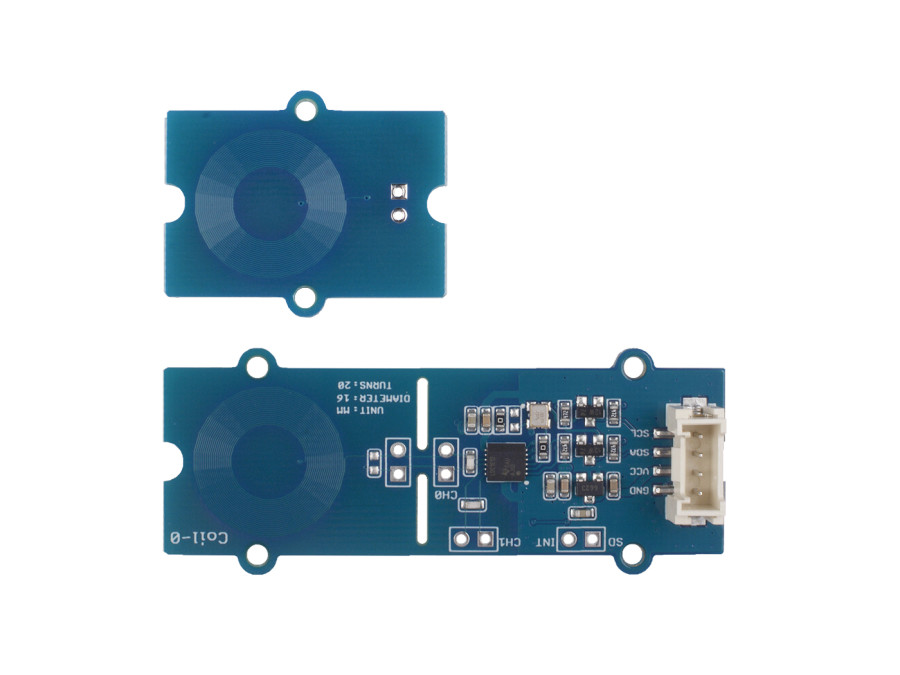

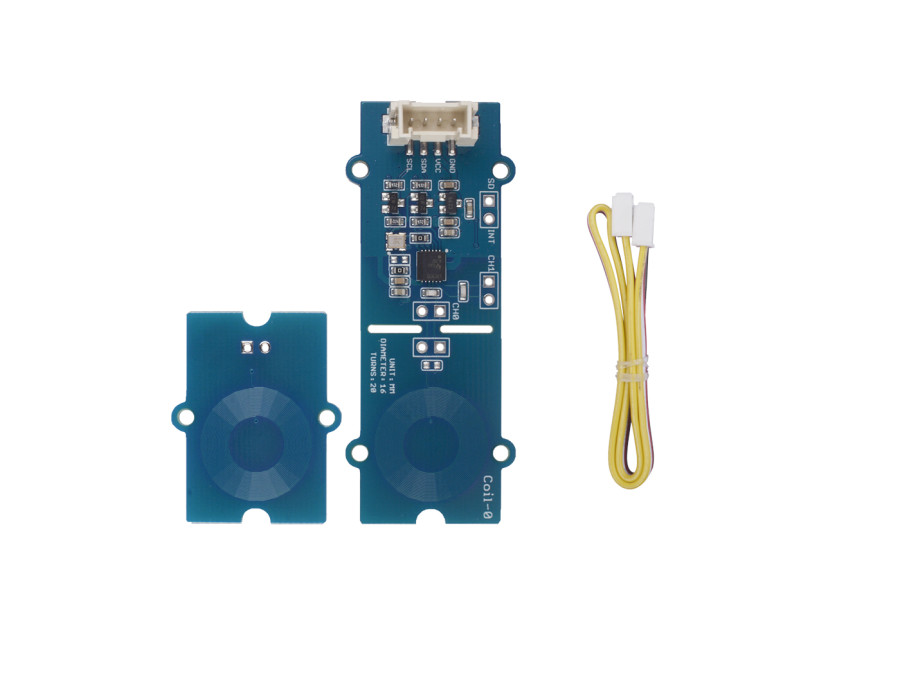

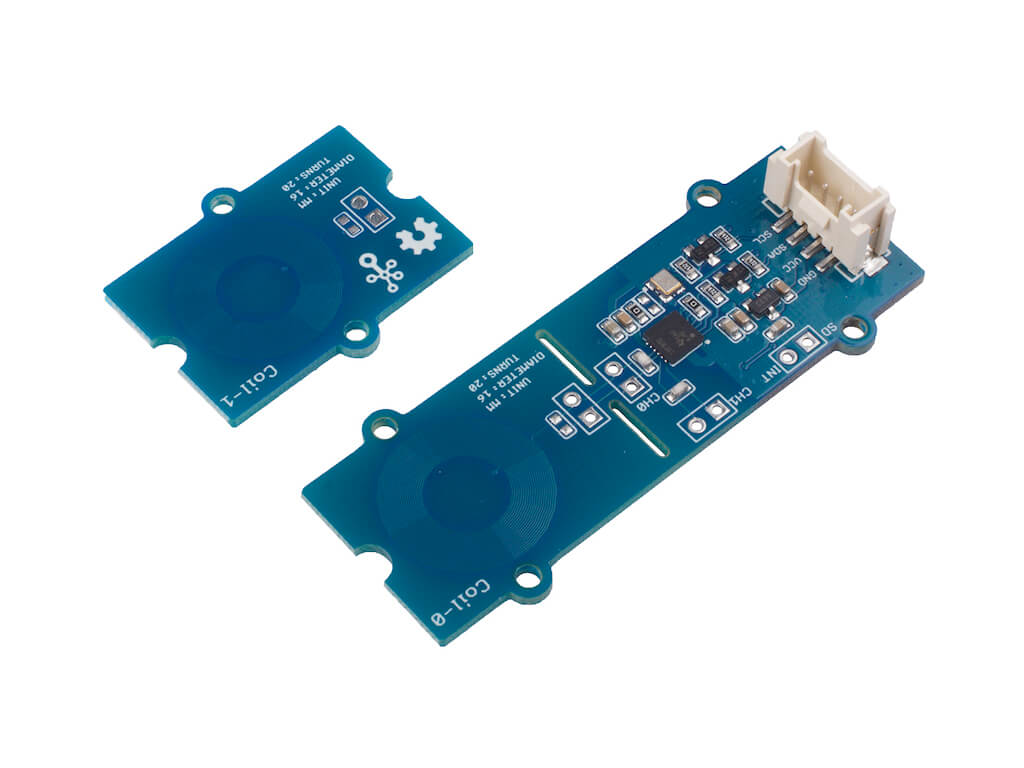

Grove İki Kanal Endüktif Sensör, endüktif etkiyle algılama yapan bir sensördür. Texas Instruments'ın LDC1612 esas alınarak tasarlanmıştır ve 28 bitlik endüktans-dijital değer dönüşümü gerçekleştirerek fiziksel ölçümün dijital karşılığını oluşturur. Çoklu kanal desteği (2 kanallı) ile obje algılama minimal maliyet ve güç harcamayla yapılır (Coil-0 karta takılıdır coil-1 ise yandan takılarak kart iki kanallı olarak kullanılabilir). Endüktans akım değişimlerine karşı iletkenin verdiği tepkinin bir ölçüsüdür. Özellikle metal cisimlerin bu tür bir sensöre yaklaştırılması manyetik alanı etkileyeceğinden yaklaştırılan cismin uzaklığı-yakınlığına göre sensör portundan bir değer okunabilir.
Grove İki Kanal Endüktif Sensör Özellikleri ve Kullanım!
LDC1612, PCB bakır yol sarmalı ve bir kondansatör tarafından oluşturulan LC osilatörünün parametrelerinin ölçülmesi esasına göre çalışır.
LDC1612, LC osilatör ile magnetik olarak kapıl olmuş iletken bir nesne yaklaşırken LC osilasyonunu devam etttirmek için sağlamak zorunda olduğu enerji miktarını ölçebilir. Osilatör devresinin güç kaybı, iletken nesnenin empedansıyla orantılı olduğundan ve empedans değeri, nesnenin mesafesinden etkilendiğinden, empedans değeri nesne ve LC osilatörü arasındaki mesafeyi belirlemek için kullanılabilir. Bu durumda, PCB bakır yol sarmalı bir empedans sensörü olarak görülebilir.
Özellikler
o Besleme Gerilimi 3.3V / 5V
o Junction Sıcaklığı: -55 ～ 150 ℃
o Desteklenen Sensör Frekans Aralığı: 1kHz ~ 10MHz
o Tavsiye edilen algılama aralığı: 15mm
o Arayüz: I2C
o I2C adresi: 0x2B (hata) 0x2A (ayarlanabilir)
o Paket boyutu L: 140mm W: 90mm H: 10mm
o Brüt Ağırlık: 12g
Tipik Uygulamalar
o Tüketici, ev aletleri ve otomotivdeki knoblar (döner buton)
o Doğrusal ve rotary kodlayıcılar
o Ev elektroniği, giyilebilir ürünler, imalat ve otomotiv sektöründeki buton uygulamaları
o İmalat ve ev aletlerinde tuş takımları
o Tüketici ürünlerinde sürgülü butonlar
o Endüstriyel uygulamalarda metal algılama
o POS ve EPOS
o Tüketici elektroniğinde flowmetre
Bağlantılar
-
[Zip] Grove - 2-Channel Inductive Sensor(LDC1612) Eagle Files
-
[Zip] Grove - 2-Channel Inductive Sensor(LDC1612) Software Library
-
[PDF] Datasheet LDC1612
Grove yapıları hakkında!
Grove, modüler ve standart konektörleriyle hızlı bir prototipleme sistemdir. Her bir grove modülü tek bir işlevi yerine getirir. Örneğin bir buton veya kalp hızı dedektörü gibi...
Modüler yapıdaki diğer prototipleme sistemleri gibi Grove da hızlı ilerlemenizi sağlar; bunun yanıda Grove, gerçek hayat sistemleri üzerine daha fazla odaklanmanızı sağlayan modüllere sahiptir!
Grove modüllerini kullanırken bir Base ünitesi (Raspberry Pi, Arduino vb ile bağlantıyı sağlayan konnektörlü shield) kullanmak istemezseniz, uygun yapıdaki bir kablo/ile doğrudan Raspberry Pi veya Arduino bağlantısı da yapabilirsiniz.
Grove modülleri standart boyutlardadır bunlar; (en X boy) şeklinde olmak üzere 1X1, 1X2, 1X3, 2X2 ve 2X3 şeklinde olup 20mm katları şeklinde çarpana sahiptir (örn 1x3 = 20mm X 60mm).
Birden fazla Grove modülünün bağlanabileceği çoklu konnektörlere sahip Expansion Board'lar (genişleme kartı) mevcuttur. Bunlar Arduino Mega uyumlu kart, Beaglebone Green uyumlu kart, Arduino Base shield, Particle Photon, NodeMCU ve IOIO-OTG uyumlu kartlardir.
-
