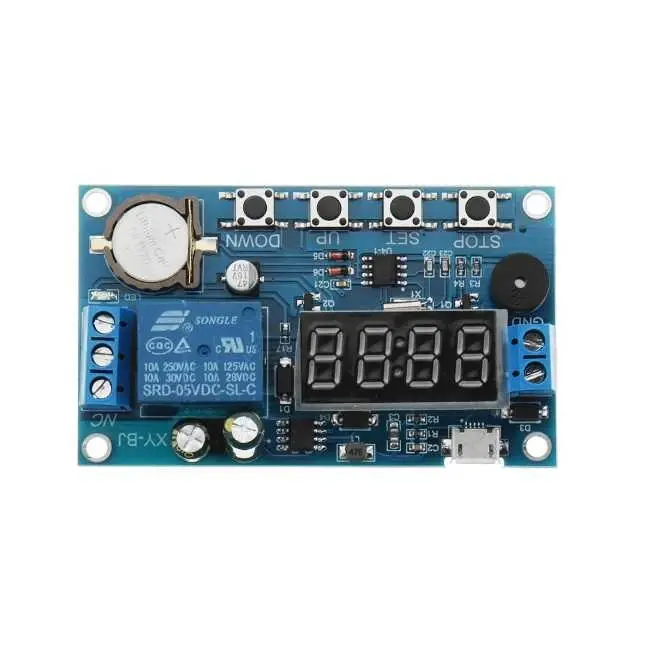

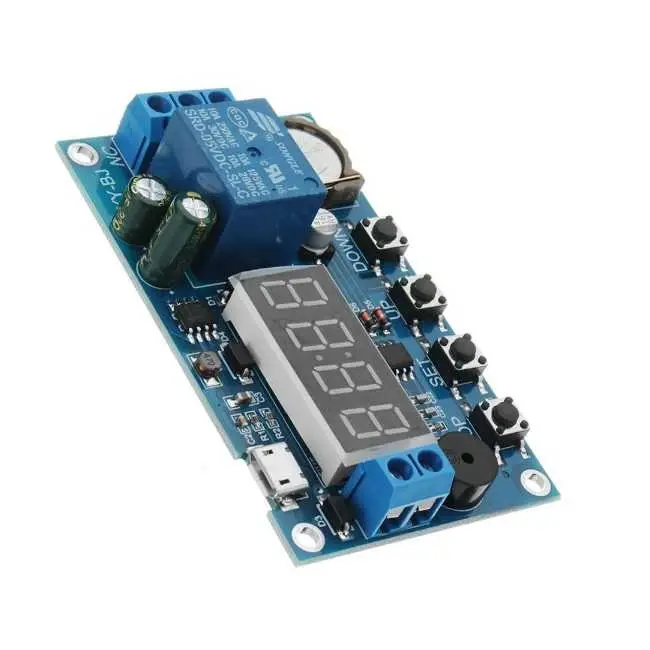

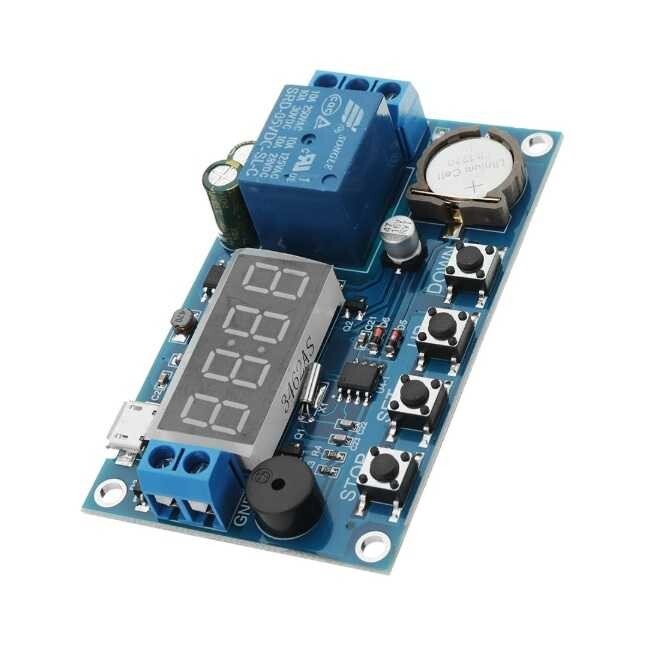

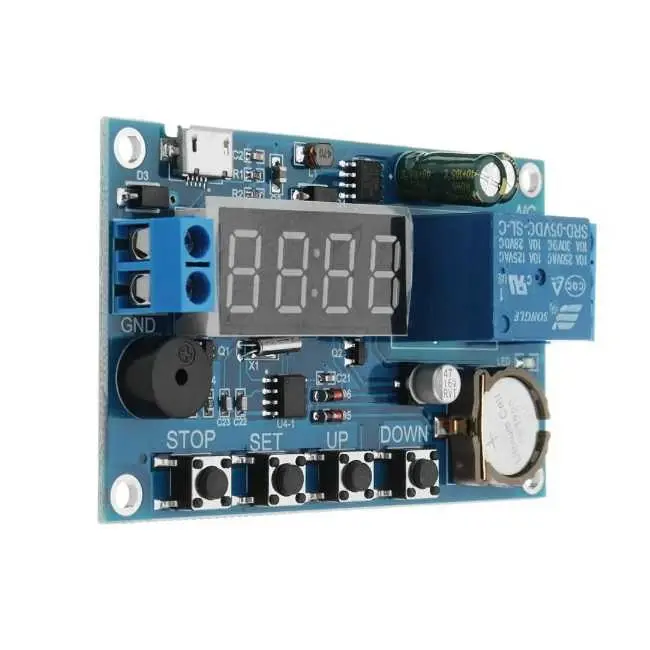

Gerçek Zamanda (Real Time) Ayarlanabilir 1 Kanal Röle Kartı, 5-60Vin

Gerçek Zamanda (Real Time) Ayarlanabilir 1 Kanal Röle Kartı, 5-60Vin

Gerçk zamanlı (real time) olarak ayarlanabilir 1 kanal röle kartı ile, farklı niteliklerdeki yükleri gün içinde berlilediğiniz saatler arasında kontrol edebilirsiniz. Örneğin 1 de açılıp, 1:30 da kapanması gereken bir yük gün içinde 4 farklı zamanda daha benzer nitelikte ayarlanabilir ve toplamda 5 kez açma kapatma döngüsüne sokulabilir. Kart ve yük aynı DC gerelim kaynağı ile beslenebildiği gibi, yüksek güç gerektiren AC yükler kartın diğer terminalinden bağlanarak kontrol edilebilir.

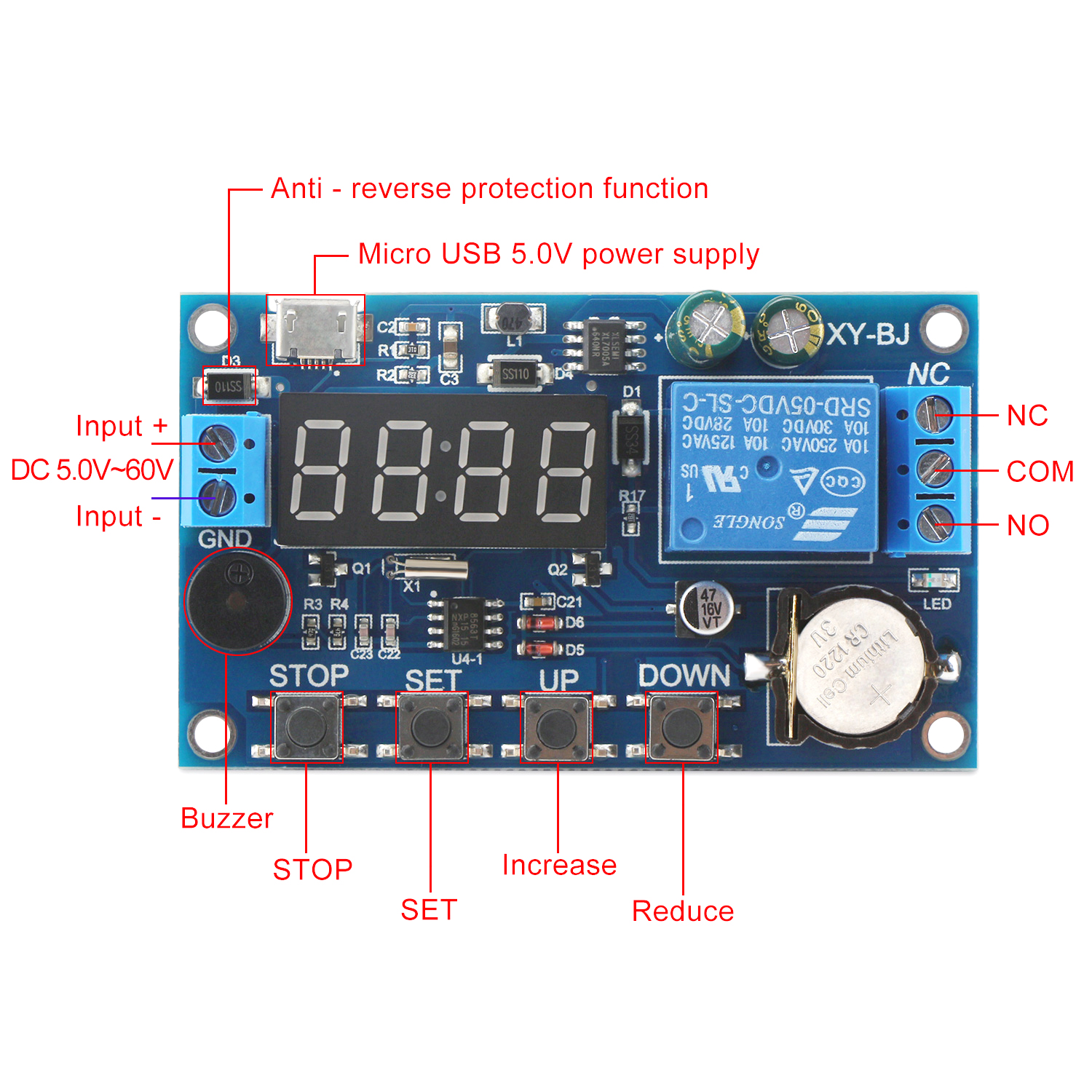

Kartın Bölümleri:

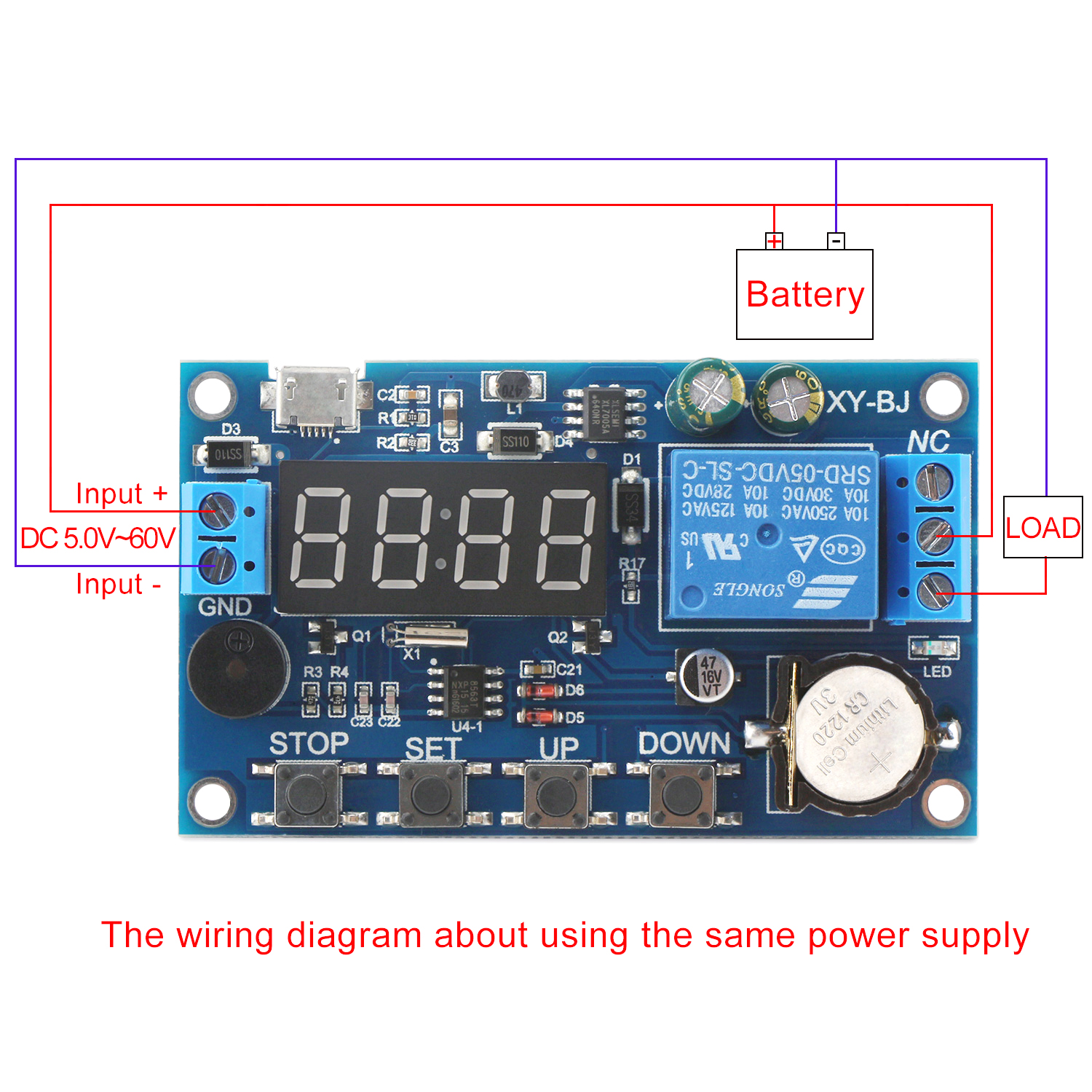

Bağlantı seçeneği -1:

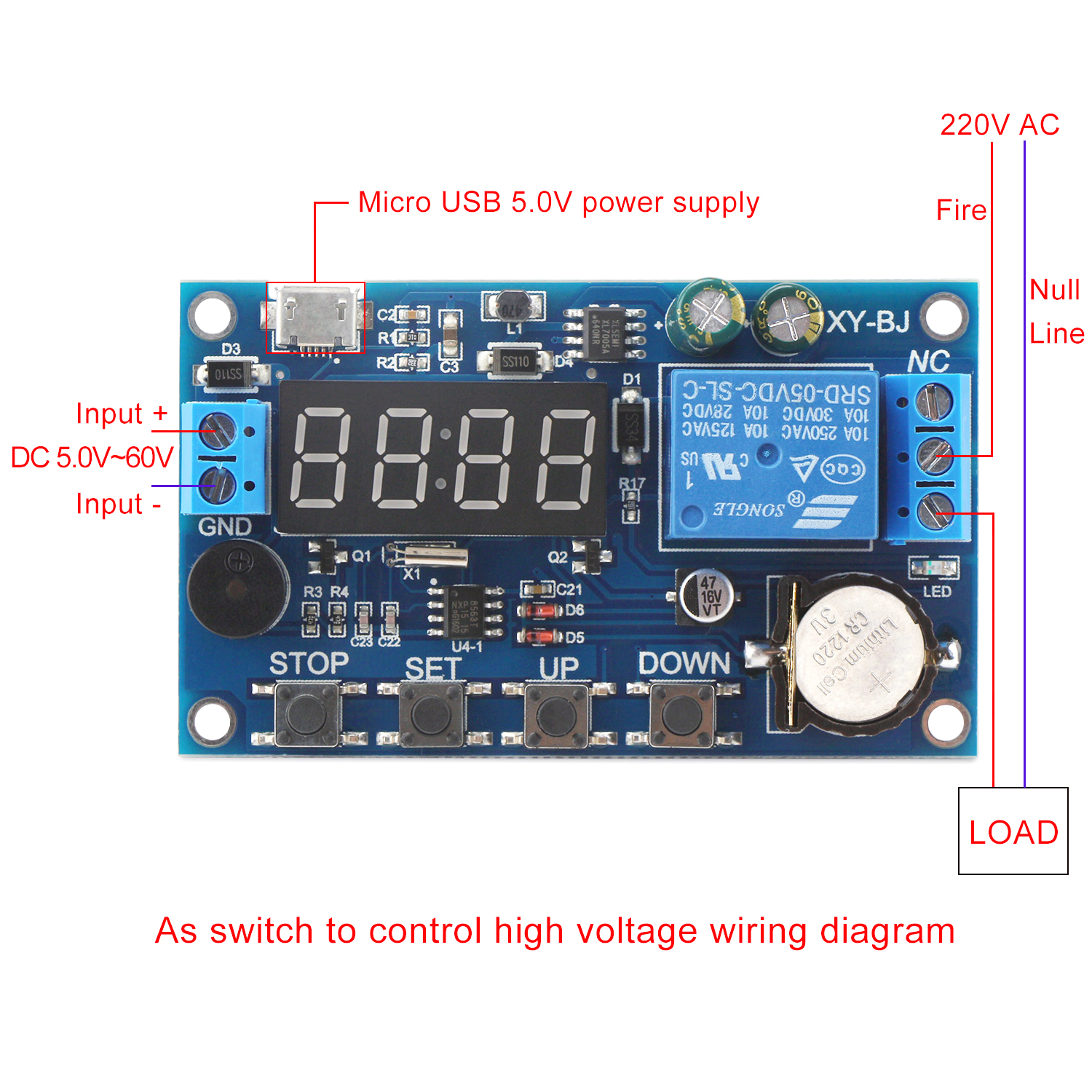

Bağlantı Seçeneği - 2:

Ayarlar ve Kullanım

Parametreler:

• OPE: röle kapanma süresi

• CLE: röle kapanma süresi

• Süre: PE-1 ila PE-5, 5 zaman periyodu

• "----": fonksiyon engelleme

• P-1: Günlük: OPE rölenin açılıp/kapanma zamanını, CLE rölenin kapanıp/açılma zamanını ayarlar.

• P-2: Gün: OPE rölenin açılıp/kapanma zamanını, CLE rölenin kapanıp/açılma zamanını ayarlar.

• P-3: Ayın günü: OPE rölenin açılıp/kapanma zamanını, CLE rölenin kapanıp/açılma zamanını ayarlar.

• P-4: Aydan aya: OPE rölenin açılıp/kapanma zamanını, CLE rölenin kapanıp/açılma zamanını ayarlar.

• P-5: Ayın birkaç gününün başlangıcına, birkaç noktanın sonuna kadar: OPE rölenin açılıp/kapanma zamanını, CLE rölenin kapanıp/açılma zamanını ayarlar.

• Çalıştırma arayüzünde DOWN butonuna basılı tutun:

• 1. Sistem “YEA” görüntülemek için yanıp söner ve sonra zaman ayarı arayüzüne girer. Şu anda, “Yıl” dan sonraki iki basamak yanıp söner ve AŞAĞI(DOWN) ve YUKARI(UP) ile ayarlanır (Uzun basmayı destekler.);

• 2. SET düğmesine kısa süre basın."ay/gün" ayar arayüzüne girdikten sonra SET sistemi yanıp sönen "dAE" ekranına kısa basın, bu kez "aylık" AŞAĞI, YUKARI ayarı boyunca yanıp sönmeye devam eder;

• 3. SET düğmesine kısa süre basın. Bu sırada “gün” yanıp söner. AŞAĞI ve YUKARI ile ayarlayın;

• 4. SET düğmesine kısa süre basın, sistem ‘HOU’ u göstermek için yanıp söner ve ardından “Time/Minute” ayar arayüzüne girer. Şu anda, “zaman” sürekli yanıp söner ve AŞAĞI ve YUKARI ile ayarlanır;

• 5. SET tuşuna kısa basın, şu anda "dakika" yanıp söner, AŞAĞI, YUKARI ayarı boyunca şu anda SET düğmesine kısa basın, 1. adımı tekrarlayın;

• 6. Bırakmak için SET tuşuna uzun süre bastıktan sonra, ayarlanan parametrelere göre zamanı değiştirir ve zaman ayarı arayüzünden çıkar.

• Çalışan zaman arayüzünde, SET düğmesine 2 saniye basılı tutun ve sistem parametre ayar arayüzüne girer:

• Aşama 1:

• Zaman dilimini seçin: seçmek için kısa bir süre YUKARI, AŞAĞI tuşuna basarak PE-1 ~ PE-5;

• Adım 2:

• Modu seçin: "----" P-1 ~ P-5 (yani, bu süreyi ilgili moda ayarlayın) seçmek için YUKARI, AŞAĞI tuşuna kısa basın; ("----" bu sürenin maskelenmiş olduğunu belirtir)

• Aşama 3:

• Mod seçimi tamamlandıktan sonra, zaman ayarı arayüzüne girmek için SET düğmesine kısa süre basın. Zaman ayarı arayüzünde, parametreleri değiştirmek için SET tuşuna basın, “OPE” başlangıç ​​zamanı, “CLE” bitiş zamanı, “dAE” tarih bilgisi;

• 4. Adım:

• Parametre ayarlandıktan sonra ayardan çıkın. Çıkmak için SET düğmesini 2 saniye basılı tutun. Parametre ayarının doğru olup olmadığını kontrol edin. Doğru ise parametreyi kaydedin ve zaman işlemi arayüzüne dönün. Parametre yanlışsa, “ERR” uyarısı görüntülenir. (durma zamanı/tarihi ≤ başlangıç ​​zamanı/tarihi hata mesajı) Parametre ayar arayüzüne tekrar dönün.

Not: Durma zamanı/tarihi (CLE)> başlama zamanı/tarihi (OPE) olmalıdır.

Diğer özellikler:

• Herhangi bir zaman dilimi ayrı ayrı ayarlanabilir.

• Belirli parametre ayar arayüzünde (ikinci adımdan sonra), çıkış modunu değiştirmek için kısa bir süre STOP düğmesine basın:

• OUT1: röle üzerindeki başlangıç ​​noktası ile bitiş noktası arasında rölenin konumu sabit tutar

• OUT2: çıkış 1S darbe zaman

• Belirli parametre ayar arayüzünde (ikinci adımdan sonra), zil modunu değiştirmek için STOP butonuna uzun 3sn basın:

  • bLL0: Buzzer etkin değil

  • bLL1: Buzzer etkin

  • Not: çaldığınızda zili durdurmak için herhangi bir tuşa basın

1.  C-P uyku modu: beş dakika içinde hiçbir işlem, dijital tüp otomatik olarak ekranı kapatır ve program normal çalışır;

2.  O-d normal modu: dijital tüp daima ekrandadır;

3.  Zaman görüntüleme arayüzünde, STOP düğmesini 2 saniye basılı tutun ve ardından C-P ve O-d durumları arasında geçiş yapmak için bırakın. Geçerli durum yanıp sönecek ve ardından ana arayüze dönecektir.

ÖZET

• Besleme gerilimi: DC 5V-60V

• Röle dayanımı: 250VAC/10A--30VDC/10A

• Mikro-USB üzerinden besleme

• Üzerinde bulunan pil sayesinde sürekli saat ayarlama ihtiyacı duymaz.

• Buzzer alarm

• Ağırlık: 34g
