SparkFun Fiziki Çevre Parametrelerinin Kombo Ölçümü için Breakout Kartı

SparkFun Fiziki Çevre Parametrelerinin (Sıcaklık, Nem, Basınç, İrtifa, Karbondioksit, tVOC) Kombo Ölçümü için Breakout Kartı

(Raspberry Pi üzerinden Enviromental Combo Kart ve diğer kartları tanıtan video)

Sparkfun Kombo Kartı; sıcaklık, basınç, irtifa gibi atmosferik fiziksel büyüklüklerin ölçümünü yapmak ve atmosferde bazı gaz içeriklerini bulabilmek amacıyla CCS811 ve BME280 çoklu ölçüm sensörler ile oluşturulmuş bir breakout kartıdır. Qwiic konektör yapısı ile uyumludur. Üstte adı geçen entegrelerden CCS811 karbondioksit eşdeğeri (eCO₂) parametresini ve toplam uçucu organik bileşik (TVOC) parametresini sırasıyla ppm ve ppb değeri olarak çıkarmaktadır. CCS811'in üstün bir özelliği de şu anki sıcaklık ve nem değerlerine ulaşabilmesi durumunda ölçüm değerlerini daha doğru bir şekilde düzeltebilmesidir (fine tune). Bu durumda BME280 de sıcaklık, nem ve barometrik basınç değerlerini sağlayarak CCS811'in daha doğru sonuçlar üretmesini de sağlar.

Ekolojik ve atmosferik ölçümler ve doğa gözlem terminalleri için tercih edilebilir.

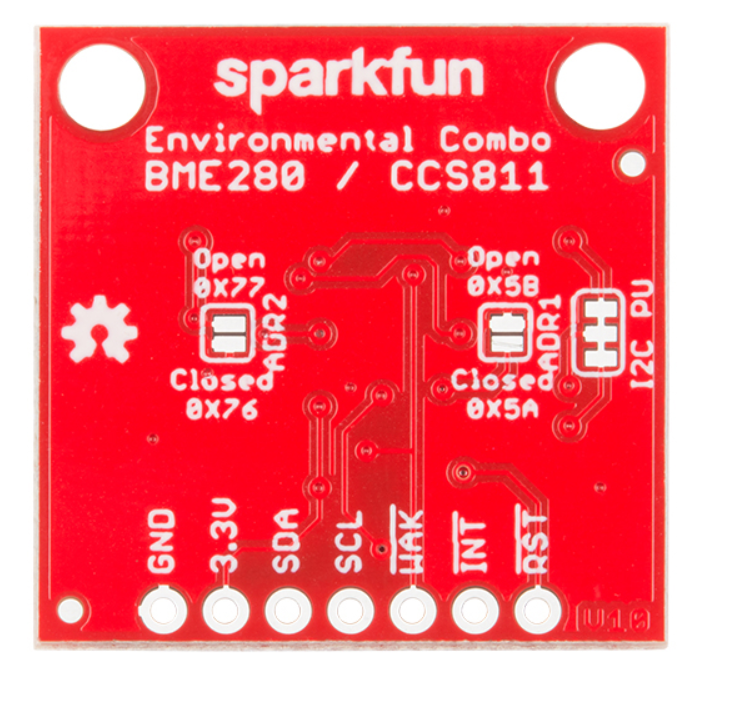

Kart üzerindeki en yeni ve gelişmiş özelliklerden biri de I2C haberleşme ile birçok SparkFun ürününü bağlamanızı sağlayan Qwiic bağlantı sistemidir. Qwiic sistemi, Sparkfun veya Arduino geliştirme kartları ile Sparkfun sensörler, breakout kartları ve shieldları birbirleri arasında I²C protokolü üzerinden kontrol etmek için, lehimleme gerektirmeyen ve JST konnektörlere sahip kablolar ile zincir bağlantı şeklinde bağlantıya imkan veren bir kablolama şeklidir. Hatasız ve hızlı prototipleme sağlar. CCS811'e özel olarak I2C haberleşme adresi, çakışmadan dolayı değiştirilmeke isteniyorsa kartın arkasındaki ADR1 jumperı lehimlenerek adres 0x5A'dan 0x5B'ye çekilebilir. Bunu gösteren bir bağlantı aşağıda gösterilmiştir:

(soldan sağa sırayla) RedBoard Qwiic, GPS Breakout - XA1110 , OpenLog, Transparent Graphical OLED Breakout, Environmental Combo Breakout

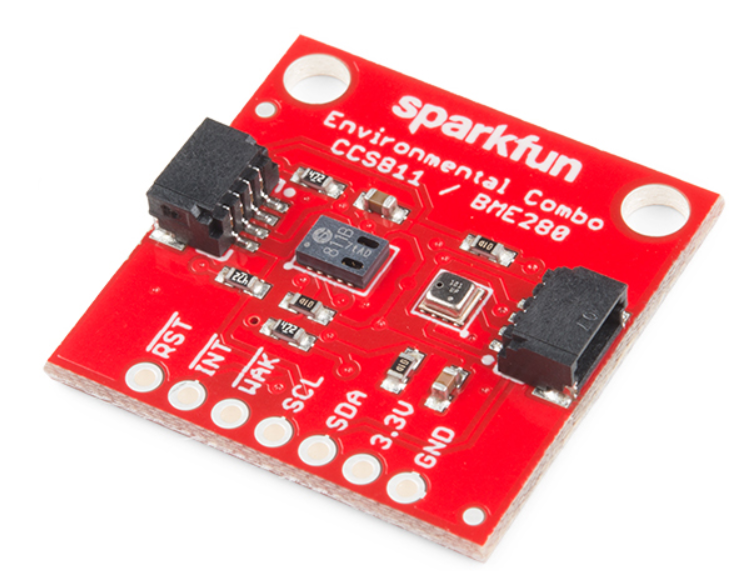

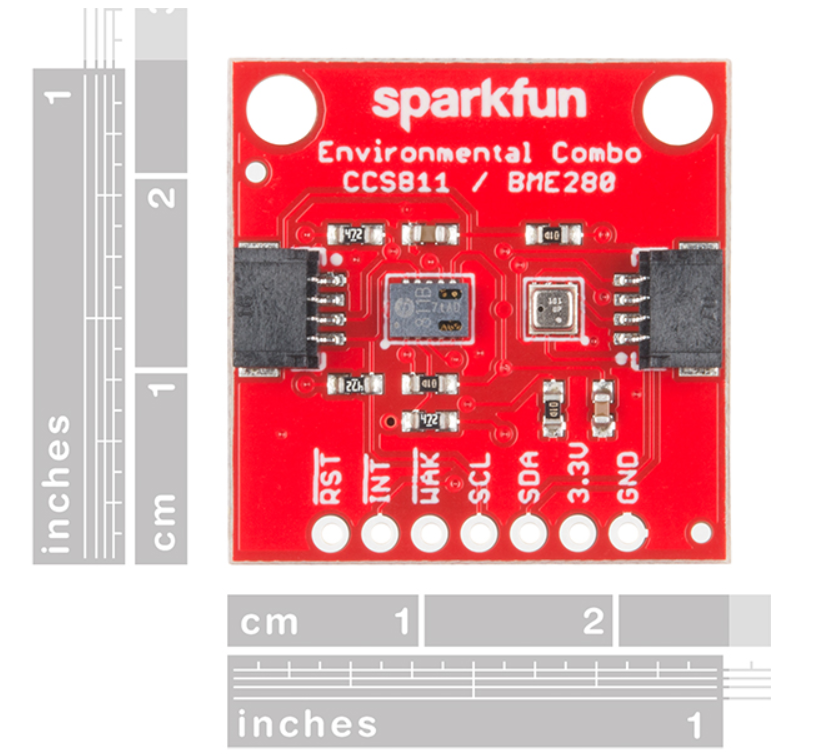

Sparkfun  Kombo Kartı Üzerindeki Pinler

Özellikler (ÖZET)


o   Qwiic-Konnektörler ile donatılmış yapı

Bağlantılar

• Schematic (şematik)
• Eagle Files
• Qwiic Landing Page (Qwiic Bağlantı Şekli Tanıtım Sayfası)
• Hookup Guide
• Datasheet'ler
  • CCS811
  • BME280
• Arduino Kütüphaneler
  • CCS811
  • BME280
• GitHub
• Kapalı Ortam Hava Kalitesi Araştırmaları TVOCs EU (PDF)
• ASHRAE İzin Verilen CO2 Düzeyleri (PDF)
